Spannungsgleichung, DGL

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Claudini95



Anmeldungsdatum: 31.05.2015
Beiträge: 126

Beitrag Claudini95 Verfasst am: 05. Feb 2016 22:22    Titel: Spannungsgleichung, DGL Antworten mit Zitat

Meine Frage:
Guten Abend!

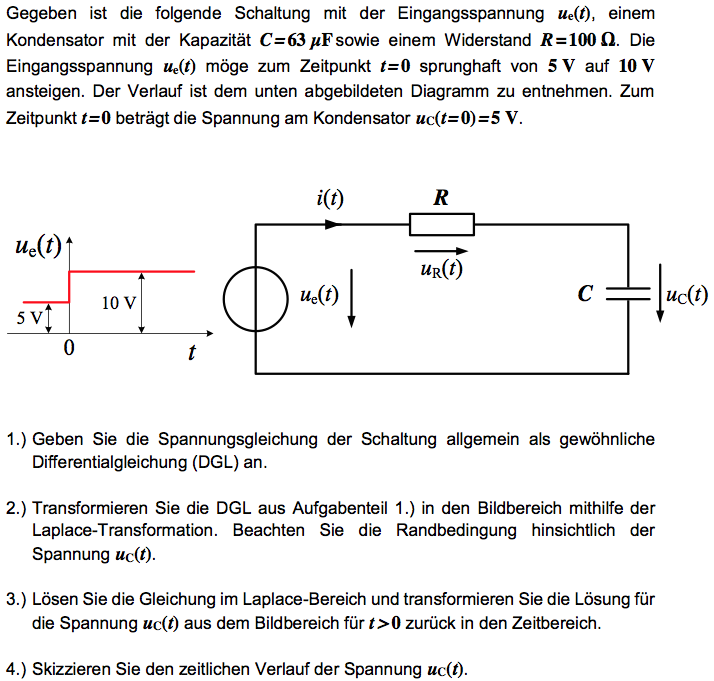

Ich habe Schwierigkeiten bei der Bearbeitung einer Aufgabe. Aufgabenstellung siehe Anhang.

Meine Ideen:
Bei der ersten Aufgabe soll ich die Spannungsgleichung der Schaltung allgemein als gewöhnliche DGL angeben.

Welche Gleichung ist da aber genau gefragt? Wir haben die Eingangsspannung, die Spannung über dem Widerstand und die Spannung über dem Kondensator. Wenn wir die Masche bilden (im Uhrzeigersinn) erhalten wir:



Also ergibt sich für unsere Eingangsspannung die Gleichung:

Ich kenne die Zusammenhänge:




Nur wie nutze ich das alles jetzt aus um die Gleichung aufzustellen? Zu 2) und 3) steht ja einiges im Anhang, wir hatten in Mathe keine LaPlace-Transformation, daher würde ich es gerne versuchen hier selbst zu lösen.

Ich wäre sehr dankbar wenn sich jemand bereit erklärt mir ein wenig Schützenhilfe zu leisten, ich bemühe mich bestmöglich anzustrengen, ich will es ja verstehen.

Liebe Grüße

Claudia



 Beschreibung:

Download
 Dateiname:  DGL2.png
 Dateigröße:  99.16 KB
 Heruntergeladen:  230 mal


 Beschreibung:

Download
 Dateiname:  DGL1.png
 Dateigröße:  122.39 KB
 Heruntergeladen:  325 mal

franz



Anmeldungsdatum: 04.04.2009
Beiträge: 11583

Beitrag franz Verfasst am: 06. Feb 2016 00:43    Titel: Antworten mit Zitat

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 06. Feb 2016 01:16    Titel: Antworten mit Zitat

@franz
Wo siehst Du denn in der gegebenen Schaltung eine Induktivität?
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 06. Feb 2016 01:25    Titel: Antworten mit Zitat

Claudini95 hat Folgendes geschrieben:
Ich kenne die Zusammenhänge ...

Nur wie nutze ich das alles jetzt aus um die Gleichung aufzustellen?





mit


Claudini95



Anmeldungsdatum: 31.05.2015
Beiträge: 126

Beitrag Claudini95 Verfasst am: 06. Feb 2016 11:31    Titel: Antworten mit Zitat

Also die Maschengleichung ist klar:



Dann wird das ohmsche Gesetz ausgenutzt sprich:



und in die Maschengleichung eingesetzt:



Ahso und wir haben ja eine Reihenschaltung aus ohmschen Widerstand und Kapazität, also ist der Strom eingeprägt und wir können ausnutzen:



Eingesetzt liefert das dann:


Das wäre dann die Spannungsgleichung?

Jetzt muss ich bei Aufgabenteil 2) die Spannungsgleichung mit Hilfe der LaPlace-Transformation in den Bildbereich transformieren.

Wir haben zwei Funktionen und eine Ableitung:

Funktion sowie jeweils abhängig von der Zeit und die Ableitung der Kondensatorspannung nach der Zeit.

Also wäre der Ableitungsteil transformiert entsprechend nach

und die Kondensatorspannung zum Zeitpunkt Null beträgt ja 5 Volt.

Das nutze ich sofort aus? Aber wie transformiere ich den Rest?

Und wie transformiere ich die anderen Funktionen? Mit dem Integral?

Pu grübelnd

Vielen Dank soweit!

Claudia
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 06. Feb 2016 17:23    Titel: Antworten mit Zitat

Claudini95 hat Folgendes geschrieben:



Das wäre dann die Spannungsgleichung?





wo ist da ein Integral?

Du musst jetzt nur noch U_e(s) finden.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)


Zuletzt bearbeitet von schnudl am 06. Feb 2016 18:50, insgesamt einmal bearbeitet
Claudini95



Anmeldungsdatum: 31.05.2015
Beiträge: 126

Beitrag Claudini95 Verfasst am: 06. Feb 2016 18:09    Titel: Antworten mit Zitat

Hallo,

danke für die Antwort!

schnudl hat Folgendes geschrieben:

Du musst jetzt nur noch U_e(s) finden.


Achso, das wird dermaßen transformiert, also ich war auf dem richtigen Weg. Die Konstanten werden dann einfach so übernommen, okay.

Aber was genau meinst du jetzt mit ich muss U_e(s) finden?

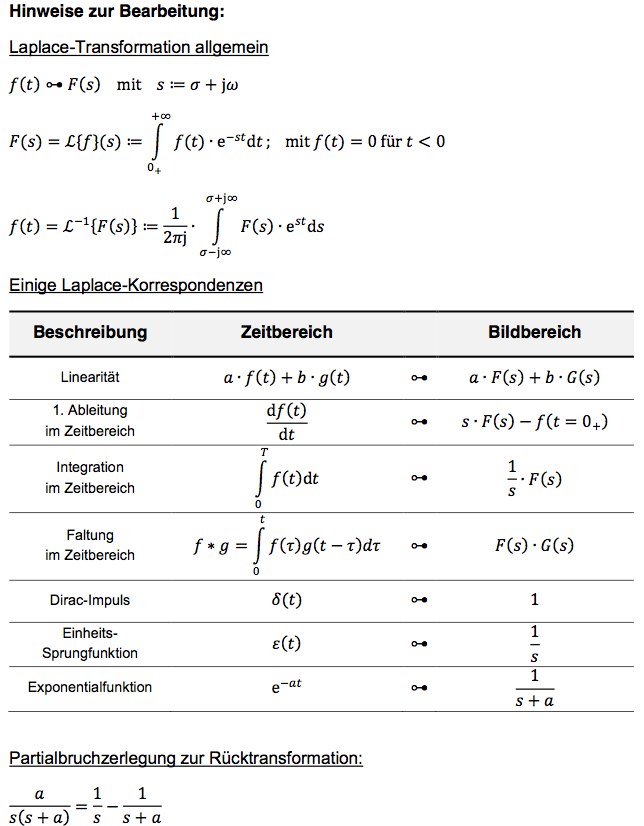

Ich meinte mit dem Integral auf der zweiten Seite im Unterpunkt,
Laplace-Transformation allgemein. Dort sind Funktionen und sie werden mit dem Integral transformiert, da dachte ich, dass man das transformieren muss, aber das wechselt nur die Variable mit der Transformation, das kann ich noch nicht ganz nachvollziehen.

Die Randbedingung lautet . Damit bestimme ich doch normalerweise die Konstante nach der Integration?

Mein Problem ist gerade, dass ich nicht weiß wie ich die Gleichung lösen soll, bzw. wonach?

Claudia
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 06. Feb 2016 19:17    Titel: Antworten mit Zitat



Ue ist ein Sprung von u0=5V auf u1=10V. Da für die Laplace Transformation nur der Wert füt t>=0 zählt, kannst du die Transformation für die Einheits-Sprungfunktion verwenden: also



(ich lasse die Einheit V jetzt weg)

Zusammen




Du kannst das nun nach Uc(s) auflösen und bekommst:



Das kannst du dann zurücktransformieren, um uc(t) zu erhalten.

Das Ergebnis ist:



Probe:
t=0: = 5
t=: = 10

Die Integrationskonstante berücksichtigst du implizit durch die Anfangsbedingung: uc(0) = 5V. Du brauchst das nur 1x berücksichtigen, der Rest geht automatisch.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
Claudini95



Anmeldungsdatum: 31.05.2015
Beiträge: 126

Beitrag Claudini95 Verfasst am: 06. Feb 2016 19:58    Titel: Antworten mit Zitat

schnudl hat Folgendes geschrieben:

Das kannst du dann zurücktransformieren, um uc(t) zu erhalten.

Das Ergebnis ist:



Probe:
t=0: = 5
t=: = 10

Die Integrationskonstante berücksichtigst du implizit durch die Anfangsbedingung: uc(0) = 5V. Du brauchst das nur 1x berücksichtigen, der Rest geht automatisch.


Okay, vielen Dank.

Aber es steht ja in der Aufgabenstellung: 3) "Lösen Sie die Gleichung im Laplace-Bereich und transformieren Sie..."

Ich erkenne nicht ganz den Vorgang des "Lösens" wo wird denn genau gelöst?

Dann kann ich ja dann umformen erstmal, mit der hoffentlich richtigen Partiabruchzerlegung?:


Hierbei ist mir unklar wie die in den Zähler kommen.

Wenn ich jetzt zusammenfasse:


Wenn man jetzt transformiert, kommen die 10 als Faktor irgendwie wegen der Sprungfunktion heraus und der andere Teil wird mittels der Transformationsvorschrift: transformiert.

Ich kann aber nicht genau erkennen an dem Muster was mit unserem Zähler passiert, wie das transformiert wird unglücklich


Wenn man die Probe macht, stimmt natürlich alles, soweit einleuchtend.

Recht herzlichen Dank!

Claudia
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 06. Feb 2016 21:00    Titel: Antworten mit Zitat

Claudini95 hat Folgendes geschrieben:
schnudl hat Folgendes geschrieben:

Das kannst du dann zurücktransformieren, um uc(t) zu erhalten.

Das Ergebnis ist:



Probe:
t=0: = 5
t=: = 10

Die Integrationskonstante berücksichtigst du implizit durch die Anfangsbedingung: uc(0) = 5V. Du brauchst das nur 1x berücksichtigen, der Rest geht automatisch.


Okay, vielen Dank.

Aber es steht ja in der Aufgabenstellung: 3) "Lösen Sie die Gleichung im Laplace-Bereich und transformieren Sie..."

Ich erkenne nicht ganz den Vorgang des "Lösens" wo wird denn genau gelöst?

Indem die nunmehr algebraische Gleichung nach U_c(s) aufgelöst wird. Dann hast du die Kondensatorspannung im Laplace-Bereich. Jetzt musst du die Lösung im Laplace-Bereich noch in den Zeitbereich zurücktransformieren.
Mittels Laplace-Transformation werden lineare Differenzial-Gleichungen beliebigen Grades in algebraische Gleichungen transformiert. Genau das ist der Trick!


Dann kann ich ja dann umformen erstmal, mit der hoffentlich richtigen Partiabruchzerlegung?:


Hierbei ist mir unklar wie die in den Zähler kommen.

Wenn ich jetzt zusammenfasse:


Wenn man jetzt transformiert, kommen die 10 als Faktor irgendwie wegen der Sprungfunktion heraus

Was meinst du mit "irgendwie" ? Was ist denn die Zeitfunktion zu 10/s im Laplace-Bereich? Schau in deine Tabelle!


und der andere Teil wird mittels der Transformationsvorschrift: transformiert.

Ich kann aber nicht genau erkennen an dem Muster was mit unserem Zähler passiert, wie das transformiert wird unglücklich


Du erkennst in deiner Tabelle das korrespondierende Paar



also, angewandt auf



bedeutet das was in Hinblick auf das "a" ?



Wenn man die Probe macht, stimmt natürlich alles, soweit einleuchtend.

Recht herzlichen Dank!

Claudia

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
Claudini95



Anmeldungsdatum: 31.05.2015
Beiträge: 126

Beitrag Claudini95 Verfasst am: 06. Feb 2016 22:36    Titel: Antworten mit Zitat

Okay, ja im Grunde wenn man es dann umformt, dann sehe ich es jetzt auch wie man die Transformation durchführt, ohne den Vereinfachungsschritt habe ich es leider nicht erkannt.

Ich weiß nur nicht genau wieso die 10RC in den Zähler wandern bei der Partialbruchzerlegung?

Bei d) der Zeichnung, wie mache ich es am Geschicktesten?

Der Widerstand beträgt hundert Ohm und die Kapazität 63 Microfarad. An der Stelle t=0 haben wir 5 Volt. Ich kann mir nicht genau klarmachen wie stark sich mit der Zeit das verändert, also nach unendlich langer Zeit haben wir dann 10 Volt. Den Bereich dazwischen kann ich mir irgendwie nur schwer vorstellen.

Claudia
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 07. Feb 2016 11:37    Titel: Antworten mit Zitat

Zur Partialbruchzerlegung: Ich verstehe deine Frage nicht. Wenn du die Zerlegung gemacht hast, müsstest du ja sehen, wie der Zähler zustande kommt.

Zum Zeichnen des Graphen:


Das ist eine Funktion f: t --> f(t)
Du berechnest für verschiedene Zeiten t, beginnend bei t=0 die entsprechenden Werte von uc(t). Die gewonnenen Punkte trägst du in ein Diagramm ein. So einfach ist das.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
