Windungszahl berechnen? - Seite 2
Gehe zu Seite Zurück  1, 2
Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 30. Mai 2010 14:58    Titel: Antworten mit Zitat
Warum wird im linken U-Teil die mag. Induktion größer obwohl die Fläche größer wird? Die mag. Induktion im Luftspalt ist mi 1,6T vorgegeben...
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 30. Mai 2010 15:00    Titel: Antworten mit Zitat
bandchef hat Folgendes geschrieben:
Dazu berechne ich erstmal den gesamten mag. Fluss. Der ist





OK - aber woher nimmst du das R_mges ?

Du weisst ja nicht den Arbeitspunkt auf der Magnetisierungskurve. R_mges ist ja nicht konstant, sondern hängt (bei größeren Strömen) von der Durchflutung ab...
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 30. Mai 2010 15:01    Titel: Antworten mit Zitat
bandchef hat Folgendes geschrieben:
Warum wird im linken U-Teil die mag. Induktion größer obwohl die Fläche größer wird? Die mag. Induktion im Luftspalt ist mi 1,6T vorgegeben...


Ich sagte ja, sie wird 1,6T/2 = 0,8T - also kleiner.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 30. Mai 2010 15:01    Titel: Antworten mit Zitat
Das ist Rmges für ein µr des ersten linearen Bereichs der BH-Kennlinie!
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 30. Mai 2010 15:02    Titel: Antworten mit Zitat
Sorry, da hab ich mcih verschrieben. Warum wird die mag. Induktion kleiner wenn die Fläche größer wird?
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 30. Mai 2010 15:02    Titel: Antworten mit Zitat
ja, und was machst du wenn das Eisen sich im zweiten Teil befindet? Für die "Pole" ist das ja mit 1,6T der Fall...
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 30. Mai 2010 15:03    Titel: Antworten mit Zitat
Das heißt doch jetzt ich muss mir ein neues µr ausrechnen; nämlich für eine mag. Induktion von 1,6T.
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 30. Mai 2010 15:04    Titel: Antworten mit Zitat
bandchef hat Folgendes geschrieben:
Sorry, da hab ich mcih verschrieben. Warum wird die mag. Induktion kleiner wenn die Fläche größer wird?


Der Fluß ist überall gleich.



Wird A größer, so wird B kleiner - und umgekehrt.

grübelnd
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 30. Mai 2010 15:04    Titel: Antworten mit Zitat
ok, das leuchtet mir ein... :-)
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
Beitrag schnudl Verfasst am: 30. Mai 2010 15:08    Titel: Antworten mit Zitat
bandchef hat Folgendes geschrieben:
Das heißt doch jetzt ich muss mir ein neues µr ausrechnen; nämlich für eine mag. Induktion von 1,6T.


wozu denn? Wieso berechnest du nicht einfach das H für die verschienenen Teile:

Code:


Teil     B      H        l      V(magn)
============================================
U        0,8
Pol      1,6
Luft     1,6

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 30. Mai 2010 15:14    Titel: Antworten mit Zitat
U-Teil: H=1300A/m; V=1300A

Pol: H=2600A/m; V=520A

Luft: H=11269841,27A/m; V=2539,68A
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 30. Mai 2010 15:15    Titel: Antworten mit Zitat
So jetzt hab ich die mag. Spannung aller drei Teil und wie komme ich jetzt auf den Erregerstrom der laut Musterlösung 4,45A betragen soll?
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 30. Mai 2010 15:27    Titel: Antworten mit Zitat
Damit ich doch jetzt auf den Strom komme muss ich doch nur noch die mag. Spannung des Luftspalts durch die Spulenanzahl von 500 teilen, oder?
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 30. Mai 2010 15:29    Titel: Antworten mit Zitat
Oder muss ich alle mag. Spg. addieren und diese dann durch die N teilen und noch durch 2 damit ich den Strom einer Spule bekommen. Das würde mir dann I=4,35A ergeben. Ist aber nicht ganz genau das Ergebnis der Musterlösung von I=4,45A!
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 30. Mai 2010 16:09    Titel: Antworten mit Zitat
Kann mir nicht jemand eine Lösung geben? Es kann doch nicht sein, dass ich tagelang an der gleichen ******** Aufgabe sitze :-( Ich denke, dass geht so schneller...
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
Beitrag isi1 Verfasst am: 30. Mai 2010 18:51    Titel: Antworten mit Zitat
bandchef hat Folgendes geschrieben:
U-Teil: H=1300A/m; V=1300A
Pol: H=2600A/m; V=520A
Luft: H=11269841,27A/m; V=2539,68A
Ich versuchs mal mit BL = 1,6T und meinen Formeln von So Mai 30, 2010 11:10 am

Luftspalt: VL = BL*2mm/µ0 =2,55kA
Pole: Vp= 0,4m * 2,7kA/m = 1,08kA
U-Teil: Vu = 1m*0,7kA/m = 0,7kA
Summe 4,33kA --> 4,33A bei 1000 Wdgn.

Wo sind Deine Fehler?

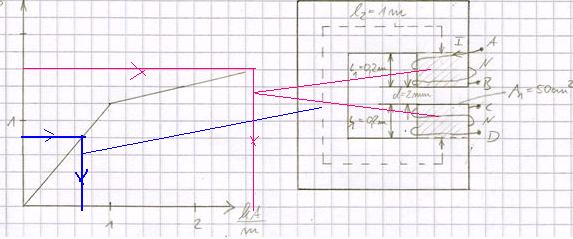

Antwort: im Eisen, siehe Bild

 Beschreibung:
 Dateigröße:  27.13 KB
 Angeschaut:  9392 mal


_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839
Beitrag bandchef Verfasst am: 31. Mai 2010 19:29    Titel: Antworten mit Zitat
Danke! Die Aufgabe ist jetzt erledigt.
