Zeichnerische Lösung einer Wechselstromaufgabe

winkelmu · Anmeldungsdatum: 02.04.2006 Beiträge: 203 Wohnort: Uelzen

Hallo,

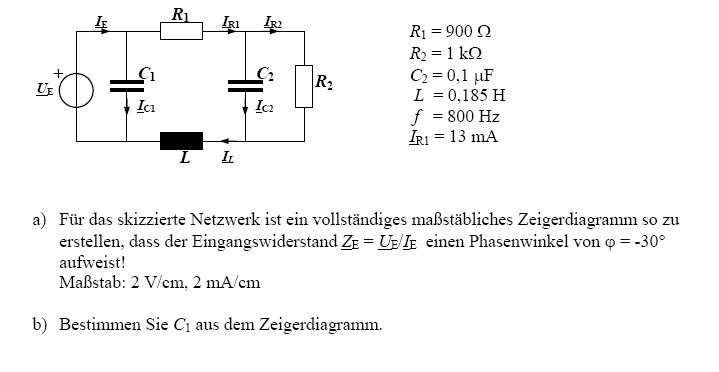

ich soll folgende Aufgabe zeichnerisch lösen. Leider habe ich nur bislang

und

herausgefunden. Ich suche nicht die ganze Lösung, aber evtl. einen Lösungsansatz, stehe irgendwie auf dem Schlauch.
Danke schon mal.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Gehe das in mehreren Schritten systematisch an:

Ich würde beginnen beim rechten Teil:

1) nimm eine Einheits Spannung U2 an
2) berechne Strom durch C2 und R2 ("Admittanzen")
3) Addition ergibt IR1; hier Skalierung auf gewünschen Wert IR1 durchführen
4) Ausgehend von IR1 zeichne Spannungen UL und UR1
5) U2+UR1+UL = U(ges)

6) Nun zeichne bezüglich U(ges) den erwünschten Phasenwinkel (-30°) und bestimme den Blindstrom IC1, der hierzu zu IR1 addiert werden muss.

Vel Spass !

winkelmu · Anmeldungsdatum: 02.04.2006 Beiträge: 203 Wohnort: Uelzen

Ok, danke, werde es versuchen.
