rechnerische Lösung zur Resultierenden R

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

hallo,

an einem körper greifen die angegebenen kräfte an:

F1=2kN 30° cos 0,87 sin 0,5

F2=3kN 45° cos 0,71 sin 0,71

F3=3,5kN 60° cos 0,5 sin 0,87

F4=1,5kN zeigt senkrecht nach unten dafür habe ich 0°genommen cos 1 sin 0

in der zeichnung im kräfteplan hab ich als resutierende R=2,5kN
und in der berechnung mit fy1+fy2....., fx1+fx1....... und dann fx²+fy² wurzel davon, ist R=10,47 ,
warum passt das nicht!!!!!!???????

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Ohne dass du zeigst, was du da gezeichnet und gerechnet hast, kann ich nur raten, was du falsch gemacht haben könntest.

Wenn ich die Aufgabenstellung richtig interpretiere, dann bin ich bisher mit keiner deiner beiden Lösungen einverstanden.

"Senkrecht nach unten" würde ich als 270° interpretieren, einem Pfeil mit Winkel 0° würde ich nach rechts zeichnen.

Magst du mal deinen Kräfteplan hier reinstellen? Und magst du mal deine Rechnung samt Zahlenwerten hier aufschreiben?

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

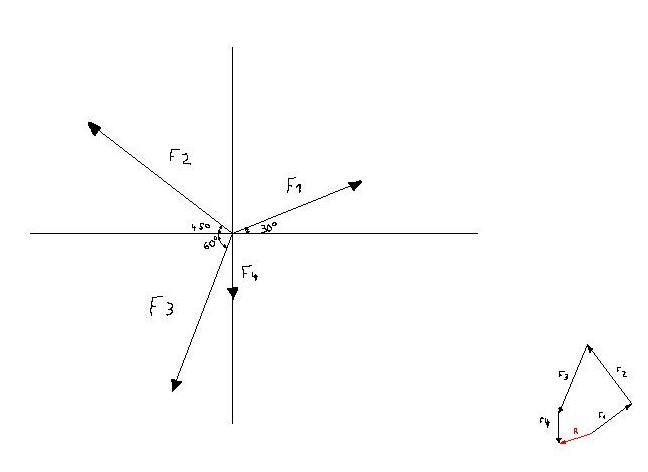

so sieht die aufgabe und mein kräfteplan aus, entschuldigung hab nur paint ist nen bisschen klein geworden : )

[Ich hab den weißen Rand mal ein bisschen abgeschnitten, ich hoffe, das ist auch in deinem Sinne smile

Schönen Gruß, dermarkus]

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Ich glaube, damit habe ich eine Vermutung dafür, was bei deiner Rechnung schiefgelaufen sein könnte.

Wenn dein Kräfteplan der Aufgabenstellung entspricht, dann hast du die zeichnerische Lösung richtig gemacht, und für deine Rechnung die falschen Winkel verwendet. Du musst entweder alle deine Winkel so umformen, dass Null Grad in Richtung der positiven x-Achse (also nach rechts) zeigt (dann kannst du dich auf die Vorzeichen verlassen, die dir deine Winkelfunktionen liefern), oder alternativ dich selbst von Hand um die Vorzeichen deiner Kraftkomponenten kümmern.

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

hurraaaaaaa ich habs, danke

f1=30°

f2=135°

f3=240°

f4=270°

macht R=2,6 !!!!!!!!!!!!!!!!!!!!!!! yuhuuuuuu,

Prost

mich selbst von hand um die vorzeichen kümmern ?????hä??????

grübelnd

dermarkus · Administrator Anmeldungsdatum: 12.01.2006 Beiträge: 14788

Gratuliere smile

gabbo123 · Anmeldungsdatum: 06.01.2007 Beiträge: 303

ja, das ist logisch, aber für fortgeschrittene hab heute ersteinmal den satz des phytagoras und so neu und richtig gelernt. aber trtz allem vieeelen DANK!!!!!!!

Tanzen
