 Maria** Verfasst am: 09. Dez 2006 22:09 Titel: Widerstandsnetz berechnen |
 |
|
Hallo. Ich habe einige Fragen zur Physik Aufgaben, leider ist Physik nicht meine Stärke und würde mich freuen wenn mir jemand bei diese Aufgabe helfen könnte. Ich habe zwar die Aufgabe gerechnet leider sind die Ergebnisse falsch.
Die Aufgabe lautet:
Berechnen Sie die Ströme I1 bis I5 und Spannungen U1 bis U5 aus dieser Schaltung.
Gegeben: R1= 10 ohm R2= 20 ohm R3= 30 ohm R4= 40 ohm und R5=50ohm und U (gesamt) = 40 [V]
Würde mich wirklich sehr freuen und wär dankbar, wenn mir hier jemand helfen kann. Leider kann ich die Schaltung nicht hinzufügen, weil ich es nicht geregelt bekommen hab :-P
danke schon im vorraus :-)
// dachdecker2: Titel geändert, original "ELEKTRISCHER WIDERSTAND !!!"
|
|
 |
Rogowski
Anmeldungsdatum: 30.10.2006
Beiträge: 69
Wohnort: Linz / Austria
|
| Rogowski Verfasst am: 09. Dez 2006 22:14 Titel: |
|
|
|
ohne schaltung wird es aber schwer werden dir zu helfen
|
|
|
Maria**
Anmeldungsdatum: 09.12.2006
Beiträge: 9
|
| Maria** Verfasst am: 09. Dez 2006 22:19 Titel: ELEKTRISCHER WIDERSTAND!!! |
|
|
|
ja :-S aber ich weiß nicht wie man es hier hinzufügen kann ....
|
|
|
Rogowski
Anmeldungsdatum: 30.10.2006
Beiträge: 69
Wohnort: Linz / Austria
|
| Rogowski Verfasst am: 09. Dez 2006 22:24 Titel: |
|
|
|
du könntest die schaltung einscannen oder simple im paint zeichnen und dann das bild z.b. auf http://imageshack.us uploaden.
|
|
|
dachdecker2
Administrator
Anmeldungsdatum: 15.06.2004
Beiträge: 1174
Wohnort: Zeppelinheim / Hessen
|
| dachdecker2 Verfasst am: 09. Dez 2006 22:37 Titel: |
|
|
Wenn es woanders geht, warum soll man das dann nicht auch hier hochladen können?
Wenn Scannen und Abfotographieren nicht funktionieren sollten, kannst du noch ein Malprogramm bemühen (in allen Fällen bitte dafür sorgen, dass die Dateien nicht übermäßig groß werden).
Sollte alles nichts werden, machst du das mit | Code: | so einem Code-block.
Hier drin bleiben deine Leerzeichen erhalten und du kannst mit dem Vorschau-Knopf so lange probieren, bis die Schaltung für uns erkennbar ist. |
Probiers einfach, sei kreativ.
_________________
Gruß, dachdecker2
http://rettedeinefreiheit.de |
|
|
Maria**
Anmeldungsdatum: 09.12.2006
Beiträge: 9
|
|
|
dachdecker2
Administrator
Anmeldungsdatum: 15.06.2004
Beiträge: 1174
Wohnort: Zeppelinheim / Hessen
|
| dachdecker2 Verfasst am: 09. Dez 2006 23:13 Titel: |
|
|
Sehr schön  .
Könntest du vielleicht noch deine angefangene Lösung posten und dazuschreiben, wo dein Problem liegt? Wichtig ist auch der Ansatz - wenn du keine konkrete Lösung hast, solltest du aufschreiben, wie du an das Problem herangehen würdest. Wir glauben, dass wir dir nicht wirklich helfen, wenn wir die gestellten Aufgaben einfach lösen.
_________________
Gruß, dachdecker2
http://rettedeinefreiheit.de |
|
|
FreakFD
Anmeldungsdatum: 06.12.2006
Beiträge: 5
Wohnort: Fulda
|
| FreakFD Verfasst am: 10. Dez 2006 00:26 Titel: |
|
|
Was meintest du eigentlich mit Ströme 11 und 15
soviele sind dort ja gar nicht.
|
|
|
Maria**
Anmeldungsdatum: 09.12.2006
Beiträge: 9
|
| Maria** Verfasst am: 10. Dez 2006 00:34 Titel: |
|
|
Selbstverständlich. Wie ich auch schon erwähnt habe, habe ich auch selbst versucht die Aufgabe zurechnen und zwar wie folgt:
gegeben: R1=10 ohm R2=20 ohm R3=30 ohm R4=40ohm und R5=50ohm
gesucht: I 1 = ? [A] , I 2 = .....
U 1 = ?[V] , U 2 =.....
Allgemeine Formel: I = U/R U=R*I
Rechnung:
I 1 = U/R1 = 40[V] /10 ohm = 4,0 [A]
I 2 = U/R2 = 40[V] /20 ohm = 2,0 [A]
I 3 = U/R3 = 40[V] /30 ohm = 1,33 [A]
I 4 = U/R4 = 40[V] /40 ohm = 1,00 [A]
I 5 = U/R5 = 40[V] /50 ohm = 0,8 [A]
I (gesamt) = 9,13 [A]
U 1 =R1*I 1= 10 ohm *4,0 = 40 [V]
U 2 =R2*I 2= 20 ohm *2,0 = 40 [V]
U 3 =R3*I 3= 30 ohm *1,33 = 40 [V]
U 4 =R4*I 4= 40 ohm *1,00 = 40 [V]
U 5 =R5*I 5= 50 ohm *0,8 = 40 [V]
So habe ich es gerechnet. Aber das Problem ist, dass bei der Teilspannung wieder bei U1 bis U5 trotzdem 40 [V] rauskommt, aus diesem Grund muss ich irgendwo ein Fehler gemacht haben.
Ich hoffe dass jemand mir jetzt helfen kann ?!?!?!?!?!
|
|
|
Maria**
Anmeldungsdatum: 09.12.2006
Beiträge: 9
|
| Maria** Verfasst am: 10. Dez 2006 00:35 Titel: |
|
|
| FreakFD hat Folgendes geschrieben: | Was meintest du eigentlich mit Ströme 11 und 15
soviele sind dort ja gar nicht. |
ne damit ist nicht 11 und 15 gemeint, sondern I 1 bis I 5
I = die Stromstärke :-)
|
|
|
FreakFD
Anmeldungsdatum: 06.12.2006
Beiträge: 5
Wohnort: Fulda
|
| FreakFD Verfasst am: 10. Dez 2006 00:44 Titel: |
|
|
Nur so ein kleiner Tipp der fehler beginnt bei I1 den I1=Igesamt
und Igesamt=Ugesamt durch/Rgesamt
Versuch es mal!
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 10. Dez 2006 09:19 Titel: |
|
|
Du hast 5 Unbekannte, I1, I2, ...I5.
Dazu brauchst Du 5 unabhängige Bestimmungsgleichungen.
Hast Du schon mal was von Maschen und Knoten gehört ?

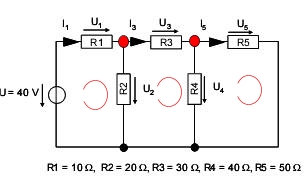

Ich habe Dir 3 Maschen und 2 Knoten mal eingezeichnet. Es geht aber auch anders...
| Beschreibung: |
|
| Dateigröße: |
24.89 KB |
| Angeschaut: |
2599 mal |
|
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
Maria**
Anmeldungsdatum: 09.12.2006
Beiträge: 9
|
| Maria** Verfasst am: 10. Dez 2006 10:45 Titel: |
|
|
| FreakFD hat Folgendes geschrieben: | Nur so ein kleiner Tipp der fehler beginnt bei I1 den I1=Igesamt
und Igesamt=Ugesamt durch/Rgesamt
Versuch es mal! |
Also entspricht das die 4,0 und den gesamten Widerstand habe ich ja schon ma ausgrechnet.
103,33 ist der gesamte Widerstand
und dann 4,0/103,33 = 0,038
Aber was hab ich denn somit ausgerechnet ? Ich muss ja U1 bis U5 ausrechnen und I 1 bis I 5
|
|
|
Maria**
Anmeldungsdatum: 09.12.2006
Beiträge: 9
|
| Maria** Verfasst am: 10. Dez 2006 10:51 Titel: |
|
|
| schnudl hat Folgendes geschrieben: | Du hast 5 Unbekannte, I1, I2, ...I5.
Dazu brauchst Du 5 unabhängige Bestimmungsgleichungen.
Hast Du schon mal was von Maschen und Knoten gehört ?
Ich habe Dir 3 Maschen und 2 Knoten mal eingezeichnet. Es geht aber auch anders... |
 leider kenn ich das nicht mit Maschen und Knoten, ich dachte die Aufgabe sei so zulösen, in dem ich erst ma den gesamten Widerstand ausrechne , also das heißt R2 und R4 in Parallelschaltung und das wird dann durch ein Widerstand ersetzt und dann wieder das ausgrechnete in Parallelschaltung zu R3 und dann das Ergebniss kann man als ein Widerstand ersetzen und dann kann ich es ganz normal in Reihenschaltung aus rechen und dabei kommt das Ergebniss raus R gesamt = 103,33 ohm
dann habe ich genau die Rechnung soweiter gemacht wie ich es auch schon hier geschrieben habe
Bin jetzt komplett durcheinander
|
|
|
schnudl
Moderator
Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien
|
| schnudl Verfasst am: 10. Dez 2006 12:41 Titel: |
|
|
So gehts natürlich auch - nur muss man es richtig machen
Dein Gesamtwiderstand den die Quelle sieht, stimmt glaube ich nicht, - mir kommt was ganz anderes raus...
Was ist nun womit parallel und in Serie ??
R2 und R4 sind sicher nicht in Parallelschaltung (obwohl sie parallel gezeichnet sind...) - da ist ja noch R3 dazwischen !
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe) |
|
|
Maria**
Anmeldungsdatum: 09.12.2006
Beiträge: 9
|
| Maria** Verfasst am: 10. Dez 2006 12:59 Titel: |
|
|
| schnudl hat Folgendes geschrieben: | So gehts natürlich auch - nur muss man es richtig machen
Dein Gesamtwiderstand den die Quelle sieht, stimmt glaube ich nicht, - mir kommt was ganz anderes raus...
Was ist nun womit parallel und in Serie ??
R2 und R4 sind sicher nicht in Parallelschaltung (obwohl sie parallel gezeichnet sind...) - da ist ja noch R3 dazwischen ! |
Achso ich dachte wenn ich R2 und R4 in Parallelschantung ausrechne und dann wie gesagt das durch ein Widerstand ersetze würde es gehen. Könnten Sie mir vielleicht sagen wie Sie den gesamte Widerstand ausgerechnet haben, sodass ich es versuch erst mal den gesamten Widerstand auszurechnen und mein restlicher Weg, mit I 1 bis I 5 und U 1 bis U5 war auch falsch stimmts?
|
|
|
dominik.rauch
Anmeldungsdatum: 10.12.2006
Beiträge: 2
|
| dominik.rauch Verfasst am: 10. Dez 2006 14:02 Titel: Lösung |
|
|
Rges= 24,46Ohm also 25 Ohm
Daraus folgt ein Strom von 1,6A
U1=16V I1=1,6A
U2=24V I2=1,2A
U3=13,78 I3,4,5=0,46A
U4,5=10,3 I4=0,26A
I5=0,2A
Bei Rückfragen bitte an meine ICQ 337884730 oder an meine E-mail [email protected].
|
|
|
Tyr.Anasazi
Anmeldungsdatum: 10.12.2006
Beiträge: 20
Wohnort: Garching Outback
|
| Tyr.Anasazi Verfasst am: 10. Dez 2006 14:13 Titel: |
|
|
Ich muss schon sagen, Herr Rauch, eine sehr schöne Lösung.
Die BOS Augsburg gratuliert der BOS Scheyern für diesen exzelenten Lösungsansatz.
Der Trick ist ja für Elektriker wie Sie kein Probelm, Stormkreis umzeichen, von innen nach außen Widerstände ermitteln, und dann mit dem Ohm'schen Gesetz das ganze wieder zurück zum Ausgangspunkt R4;5.
Nur weiter so.
Zuletzt bearbeitet von Tyr.Anasazi am 10. Dez 2006 14:16, insgesamt einmal bearbeitet |
|
|
Maria**
Anmeldungsdatum: 09.12.2006
Beiträge: 9
|
| Maria** Verfasst am: 10. Dez 2006 14:16 Titel: Re: Lösung |
|
|
| dominik.rauch hat Folgendes geschrieben: | Rges= 24,46Ohm also 25 Ohm
Daraus folgt ein Strom von 1,6A
U1=16V I1=1,6A
U2=24V I2=1,2A
U3=13,78 I3,4,5=0,46A
U4,5=10,3 I4=0,26A
I5=0,2A
Bei Rückfragen bitte an meine ICQ 337884730 oder an meine E-mail [email protected]. |
Ich danke Ihnen erst mal hier. Ich werde mich mit Ihnen aber noch in Verbindung setzen, wenn es Ihnen nichts ausmacht habe ich schon einigen Fragen wie Sie zum diese Lösung gekommen sind. Danke nochmals!
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
|
| isi1 Verfasst am: 10. Dez 2006 22:55 Titel: Re: Lösung |
|
|
| dominik.rauch hat Folgendes geschrieben: | Rges= 24,46Ohm also 25 Ohm
Daraus folgt ein Strom von 1,6A
U1=16V I1=1,6A
U2=24V I2=1,2A
U3=13,78 I3,4,5=0,46A
U4,5=10,3 I4=0,26A
I5=0,2A |
Hallo Dominik Rauch, stimmt genau:
| Code: | I1 I2 I3 I4 I5 U
+01 -01 -01 +00 +00 +00
+00 +00 +01 -01 -01 +00
+10 +20 +00 +00 +00 +40
+00 -20 +30 +40 +00 +00
+00 +00 +00 -40 +50 +00
I1...I5 =
1,64 1,18 0,45 0,25 0,20 |
Die genauen Werte aus http://www.arndt-bruenner.de/mathe/scripts/gleichungssysteme.htm
1 0 0 0 0 1,6352201258
0 1 0 0 0 1,1823899371
0 0 1 0 0 0,4528301887
0 0 0 1 0 0,251572327
0 0 0 0 1 0,2012578616
