Gemischte Schaltung berechnen

SirMojo · Anmeldungsdatum: 28.11.2006 Beiträge: 9

Hallo,

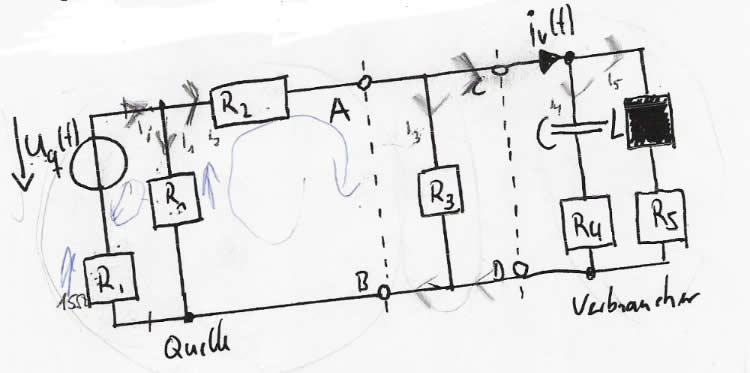

kann mir jemande erklären wie man den Innenwiederstand Ri bei der Gleichung im Anhang ausrechnen kann?

Außerdem sind die Ströme die durch die Wiederstände R3, R4 und R5 laufen gesucht,

die elektrische Leistung am Verbraucher Wiederstand R5

und die Leerlaufspannung UL für die Ersatz Quelle(besteht aus idealen Spannungsquelle Uq und den Wiederständen Ri, R1 und R2)

Gegeben ist:

R1 = R2 = R4 = R5 = 15 Ohm
R3 = 15 kOhm
Iv = 0,4 A
Uq = 24 V

Über eine schnelle Antwort wäre ich sehr dankbar da es sehr wichtig ist!

Danke schonmal im Vorraus

Dieter5858: Moin ich hab mal die Überschrift geändert

Rogowski · Anmeldungsdatum: 30.10.2006 Beiträge: 69 Wohnort: Linz / Austria

die unbekannten Größen hast du dir ja schon eingezeichnet. versuch nun mal die knoten bzw. maschen anzusetzen.

SirMojo · Anmeldungsdatum: 28.11.2006 Beiträge: 9

meintest du das:

Kontenpunktgleichungen

I. 0 = I1 + I2 - 1
II. 0 = I2 + Iv - I3
III. 0 = Iv + I5 - I4

und maschengleichung

I. 0 = Uq - I1*R1 - Ii * Ri
II. 0 = I1 * R1 + I2 * R2 - I3 * R3
III. 0 = U3 + U4
IIII. 0 = U4 + U5

???

und jetzt?

Rogowski · Anmeldungsdatum: 30.10.2006 Beiträge: 69 Wohnort: Linz / Austria

ok, du siehst ja das

ist und du kennst

. du kannst nun die spannungsabfälle über den strom+widerstände ausdrücken und so schritt für schritt zu deiner unbekannten

bzw.

zurückrechnen

SirMojo · Anmeldungsdatum: 28.11.2006 Beiträge: 9

meinst du so:

dass man U3 = U4 = U5

so darstellt:

I3 * R3 = I4 * R4 = Iv * R5

und daraus I3 und I4 raus bekommt?
wenn ja wie gehts dann weiter?

Rogowski · Anmeldungsdatum: 30.10.2006 Beiträge: 69 Wohnort: Linz / Austria

rein von deiner zeichnung her teilt sich Iv noch auf.

du hast nun 2 gleichungen mit 2 unbekannten. somit kannst du dir I4, I5 berechnen. wenn du das hast kannst du dir U4 ausrechnen. U4=U3.
U1 sollte dann auch kein problem sein und der letzte schritt richtung URi bzw. Ri dann auch nicht mehr.

SirMojo · Anmeldungsdatum: 28.11.2006 Beiträge: 9

ok dann ist:

I4 = (I5 * R5) / R4

Iv - I5 = (I5 * R5) / R4

Iv - R5 = I5

daraus

I5 = 0,2

I4 = I5

U4 = 3V
U5 = 3V
U3 = 3V

stimmt das?

sorry, aber wie muss ich jetzt weiter rechnen?
