Diagramm ablesen

Iron26 · Anmeldungsdatum: 22.11.2021 Beiträge: 70

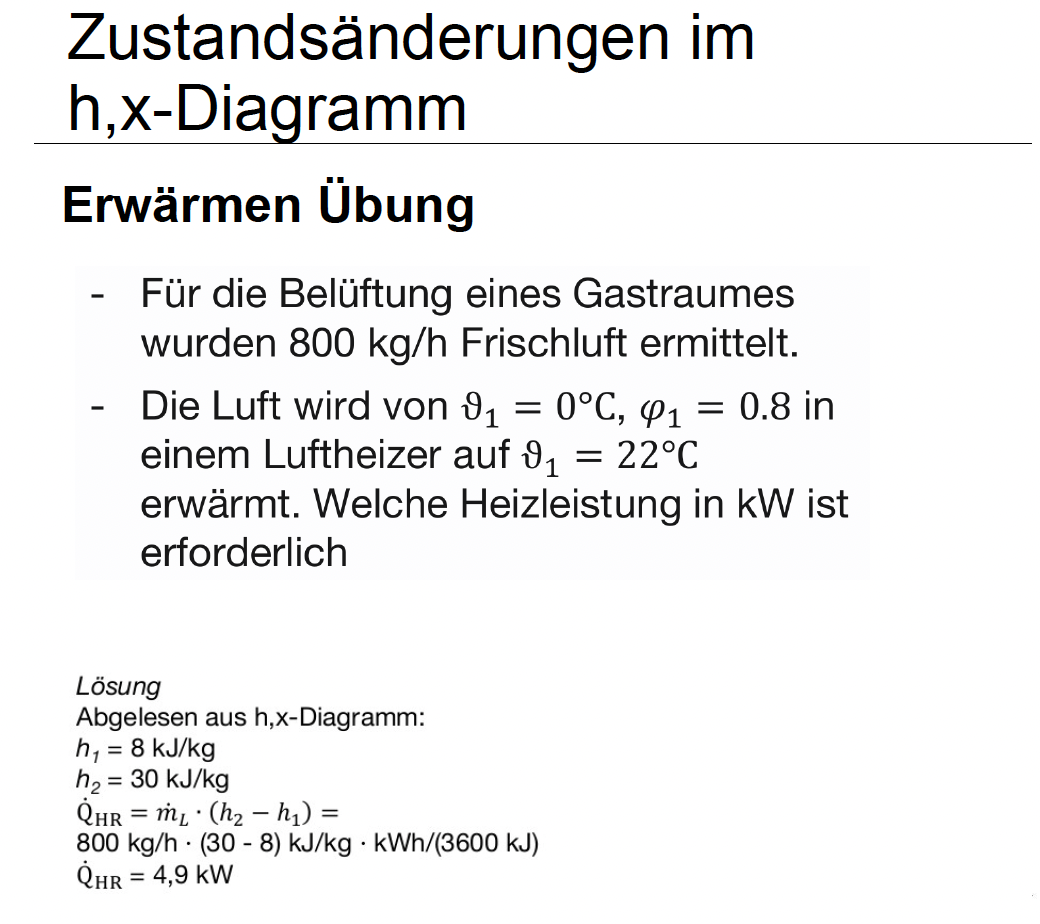

Hallo Leute verstehe bei dieser zweiten Aufgabe wieder nicht, woher ich weiss wie weit rechts ich nach 22 grad gehen soll?

Versteht ihr Experten das und könnt mir helfen bitte ?

Kann mir dabei auch jemand erklären wie bei der Rechnung 3600 herkommen ?

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5870

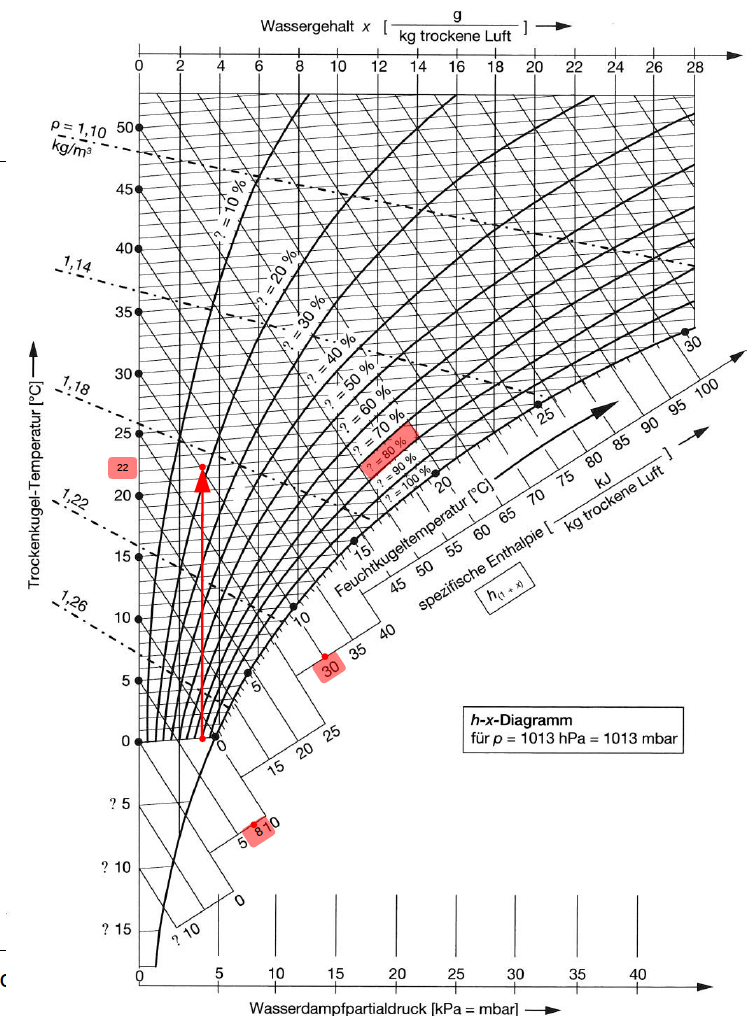

Bei der 0°C-Gerade gehst Du nach rechts bis zum Schnittpunkt mit der 80%-Luftfeuchtigkeits-Kurve (Anfangspunkt des roten Pfeiles). Dann senkrecht nach oben, denn während der Erwärmung ändert der Wassergehalt nicht. Schliesslich wieder die spez. Enthalpie ablesen beim Anfangs- und Endpunkt.

Zum Faktor kWh/(3600kJ): Ohne diesen Faktor hätte man die Einheit kJ/h. Man möchte jedoch kW=kJ/s, deshalb Multiplikation mit 1=1kWh/(3600kJ).

Iron26 · Anmeldungsdatum: 22.11.2021 Beiträge: 70

Danke Myon
