Diagramm ablesen

Iron26 · Anmeldungsdatum: 22.11.2021 Beiträge: 70

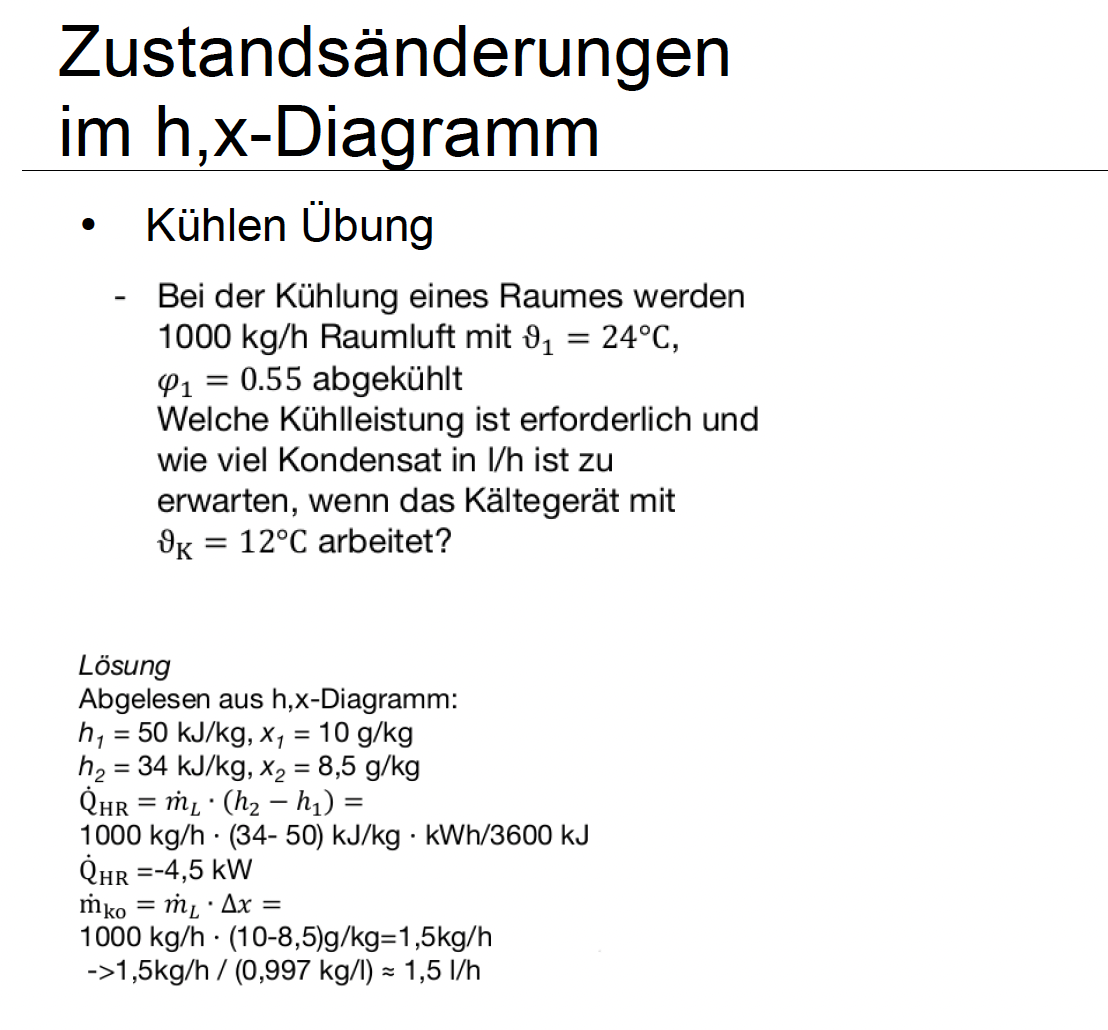

Leute weiss jemand von euch wie die da die Werte abgelesen hat?
Woher weiss ich wie weit nach rechts ich gehen soll?
Ich verstehe das man links von 24 Grad aus ansetzt ,aber weiter verstehe ich nicht ?

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5870

Ich habe noch nie ein solches Diagramm gesehen, aber es ist ja eingezeichnet, wie mit den Werten in der Aufgabe vorgegangen wird:

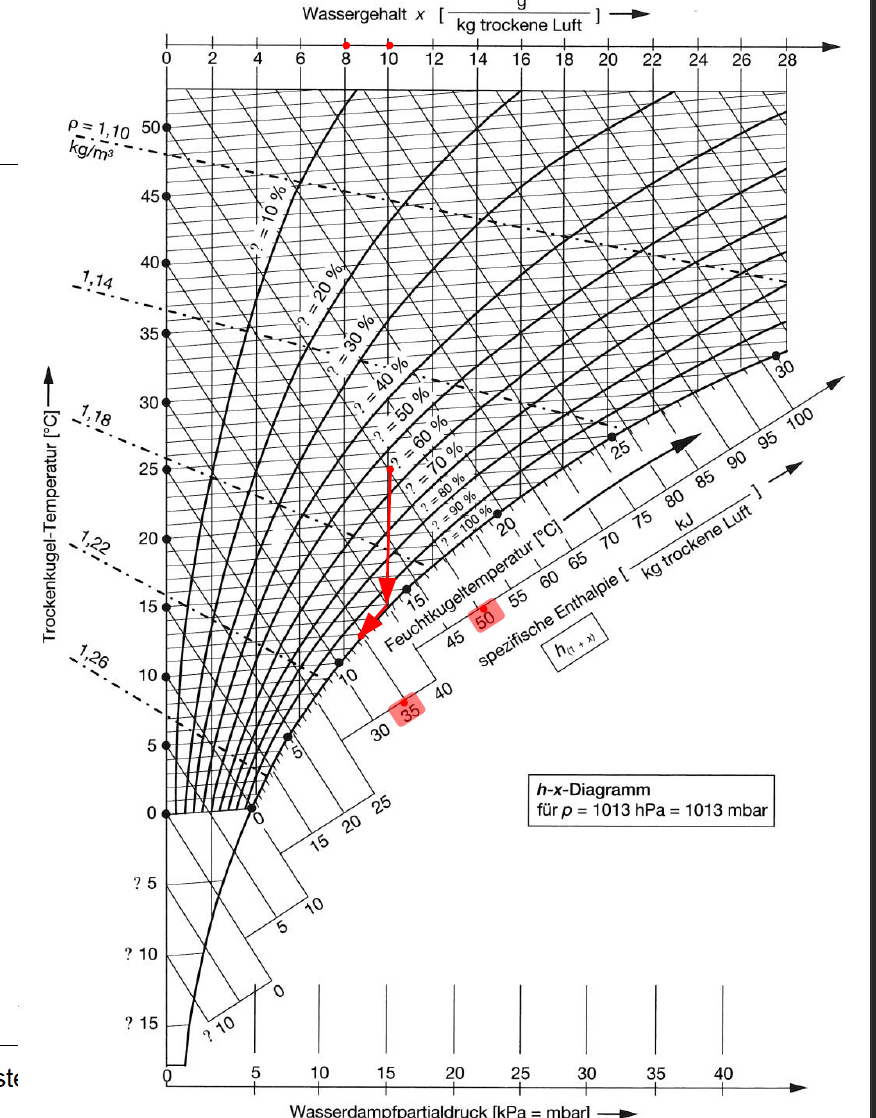

Ausgangspunkt ist theta1=24°C (Skala links), 55% rel. Luftfeuchtigkeit (gekrümmte Kurven). Dann senkrecht nach unten gehen bei konstantem Wassergehalt x, bis die 100%-Kurve erreicht ist. Dann entlang der 100%-Kurve bis zur Endtemperatur thetaK=12°C. Auf den schrägen Skalen liest man die spez. Enthalpie am Anfangs- und Endpunkt ab, und auf der oberen Skala den Wassergehalt x.

Iron26 · Anmeldungsdatum: 22.11.2021 Beiträge: 70

Meinst du mit den gekrümmten Kurven diese Linien mit den Prozentangaben ?
Da phi = 0,55 ist bist du dann ein wenig weiter als die 50% Kurve gegangen ?

Verstehe ich das richtig ?

Myon · Anmeldungsdatum: 04.12.2013 Beiträge: 5870

Ja. Der Punkt 24°C / 55% rel. Luftfeuchtigkeit ist der Anfangspunkt des langen roten Pfeiles.
