Drehstrom berechnen

Synchroner Reluktanz · Gast

Meine Frage:
Hallo, ich will den Strom in einem Leiter berechnen, mithilfe der Angaben auf einem Typenschild eines Drehstrom-Motors in Sternschaltung.

https://www.js-technik.de/faq/detail/groupid/4/id/283

Ich habe einfach P / 3*U*cos(phi) gerechnet und als Zahlenwerte
750 W / 3 * 230 V * 0,75
eingesetzt. Da kommt bei mir ein Strom von 1,5 Ampere raus. Ist das richtig?

Wenn man das jetzt mal drei multipliziert, hat man dann den Gesamtstrom? Wegen drei Leitungen?
Da käme dann 4,54 A raus...

Stimmt das? Geht man so vor?

Meine Ideen:
Das Problem ist, dass auf dem Typenschild etwas von 3,07 A bzw 1,78 steht, was ja weit entfernt von meinen Werten ist.. wo liegt der Unterschied, was ist das Problem und wie stehen die Werte auf dem Motor und die errechneten zueinander?

Kurt · Anmeldungsdatum: 20.06.2021 Beiträge: 750 Wohnort: Bayern

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Die elektrische Leistung ist

Nun ist aber 750W nicht die elektrische, sondern die mechanische Nennleistung (bei Nenndrehzahl).

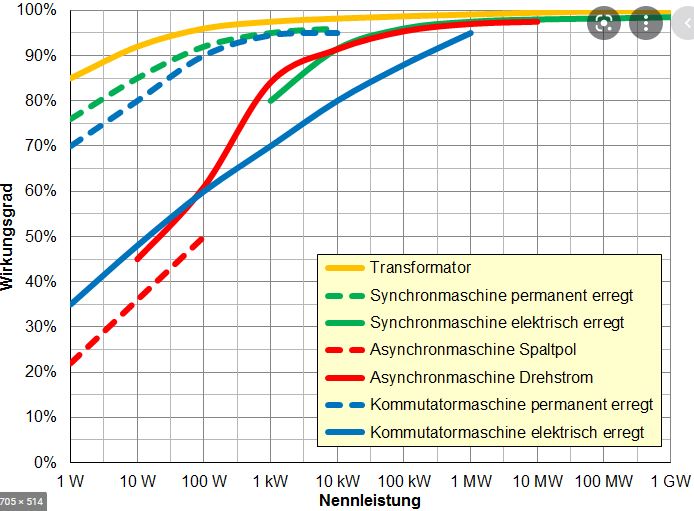

Bei einem Wirkungsgrad von 82% (typisch für solche Asnchronmotoren)
kommst du ziemlich auf die 1,78A.

Synchroner Reluktanz · Gast

Ich komm da auf 1,18 A...

615 W / 3*230 V * 0,75

Wo liegt der Fehler?
Die elektrische Leistung berechnet sich doch nach

750 W * 0,82 = 615 W

?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Die aufgenommene elektrische Leistung muss doch größer sein als die abgegebene mechanische Leistung, nicht kleiner. Thumbs up!
