Maximale Biegespannung?

newman00 · Anmeldungsdatum: 18.03.2021 Beiträge: 12

Meine Frage:
Guten Tag.

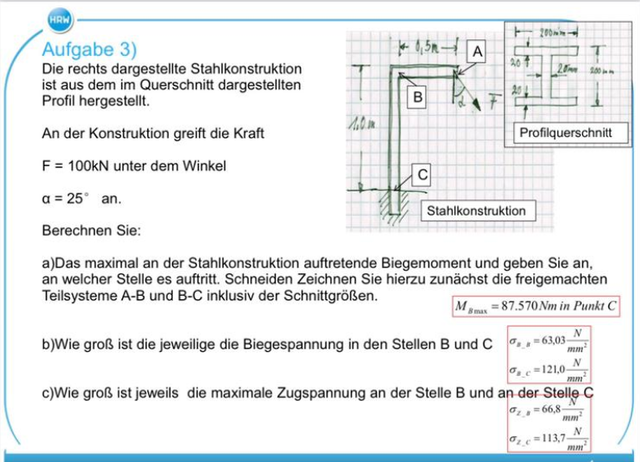

Ich habe eine Frage zu foglender Aufgabe:

In dieser Aufgabe soll die maximale Biegespannung ermittelt werden. Nur ich verstehe die Zusammensetzung nicht ganz.

Meine Ideen:
Was habe ich gemacht? Erstmal Fx und Fy ermitteln. Das Biegemoment im Punkt B ermittelt sich wie folgt. Fy*0,5m. Und das Biegemoment in C Fx*1m. Jetzt hat sich herausgestellt, dass für das Biegemoment in C Fy*0,5m+Fx*1m gerechnet wurde. Also die beiden einzelnen Momente wurden addiert. Nur ich verstehe das logisch gesehen nicht, warum die addiert werden. Im Punkt C wird das Bauteil doch nur durch Fx auf Biegung beansprucht oder?

Auf die Zugspannugnen komme ich leider auch nicht

Zwei Beiträge zusammengefasst, damit es nicht so aussieht, als ob schon jemand antwortet. Außerdem Bild aus externem Link als Anhang eingefügt. Bitte keine externen Links verwenden. Steffen

Mathefix · Anmeldungsdatum: 05.08.2015 Beiträge: 5874 Wohnort: jwd

zu a)An der Stelle C wirken beide Biegemomente, deshalb müssen sie addiert werden.

zu b) Hast Du schon gelöst.

zu c) Welche Kräfte wirken in Richtung der Streben und erzeugen dadurch eine Zugspannung?

Alles klar?

newman00 · Anmeldungsdatum: 18.03.2021 Beiträge: 12

als bei punkt b erzeugt ja eigentlich fx eine zuspannung und im punkt c fy. Die Kräfte dann durch die Querschnittsfläche . Aber ich komm nicht aufs Endergebnis
