Seilkräfte bestimmen

Janluisssss · Anmeldungsdatum: 21.04.2017 Beiträge: 9

Meine Frage:

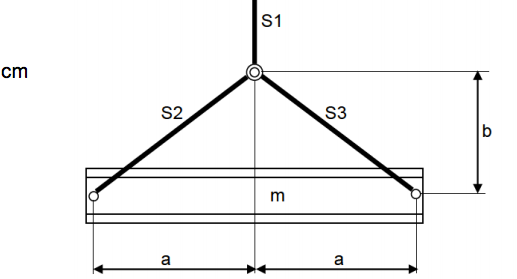

Zum Anheben eines langen Stahlträgers mit einem Kran werden drei Stahlseile S1, S2 und
S3 benutzt.
Masse Stahlträger: m = 2000 kg
Abmessungen: a = 1,2 m b = 100 cm

Die Masse der Stahlseile kann gegenüber dem Stahlträger vernachlässigt werden.
a) Wie groß ist die Zugkraft F1 im Seil S1?
b) Wie groß sind die Zugkräfte F2 und F3 in den Seilen S2 und S3? Zeichnerische oder rechnerische Lösung.

Meine Ideen:
Seil S1 schaut hebt das ganze somit ist S1= Fg und kein Problem zum berechnen

wie komme ich an die beiden seitlichen seile ( keine Ahnung wie man Skizze hinzufügt)
S2 und S3 sind an den Seiten, wie ein Dreieck zu verstehen

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3400

Hallo,
