Arbeitspunkt Zweipol analytisch berechnen - mit Skizze

chrisister22 · Anmeldungsdatum: 25.06.2016 Beiträge: 17

Leider habe ich noch keine Antwort bekommen :/
Jetzt nochmal mit Skizze..

Hallo, ich bearbeite ein Netzwerk. Es besteht aus einen Quellen-Zweipol und einen Last-Zweipol. Es sind folgende Werte richtig berechnet worden:

Innenwiderstand 1: 10 Ohm
Kurzschlussstrom 1: 2,4 A
Leerlaufspannung 1: 24 V

Innenwiderstand 2: 2 Ohm
Kurzschlussstrom 2: 6 A
Leerlaufspannung 2: 12 V

Aufgabe: Zeichnen Sie die Arbeitsgeraden beider Ersatzspannungsquellen, bestimmen Sie den Arbeitspunkt und verifizieren Sie Ihr Ergebnis analytisch.

Meine Ideen:

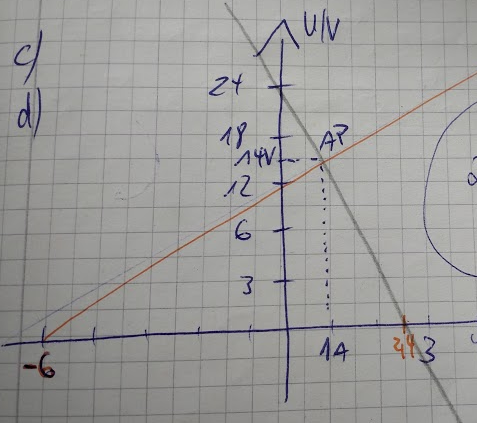

In meinem U/I Diagramm zeichne ich also eine Gerade von x/y(24/0) nach x/y(0/2,4). Bei der Lastgerade bekomme ich aber Probleme.. ich kenne es so, das die Lastgerade immer durch den Ursprung führt. Warum hier nicht? Zudem habe ich keine Ahnung wie ich den Arbeitspunkt analytisch berechnen soll.. Kann mir da jmd. weiterhelfen?
