Moody Diagramm in Excel

PeachLi · Anmeldungsdatum: 23.04.2017 Beiträge: 19

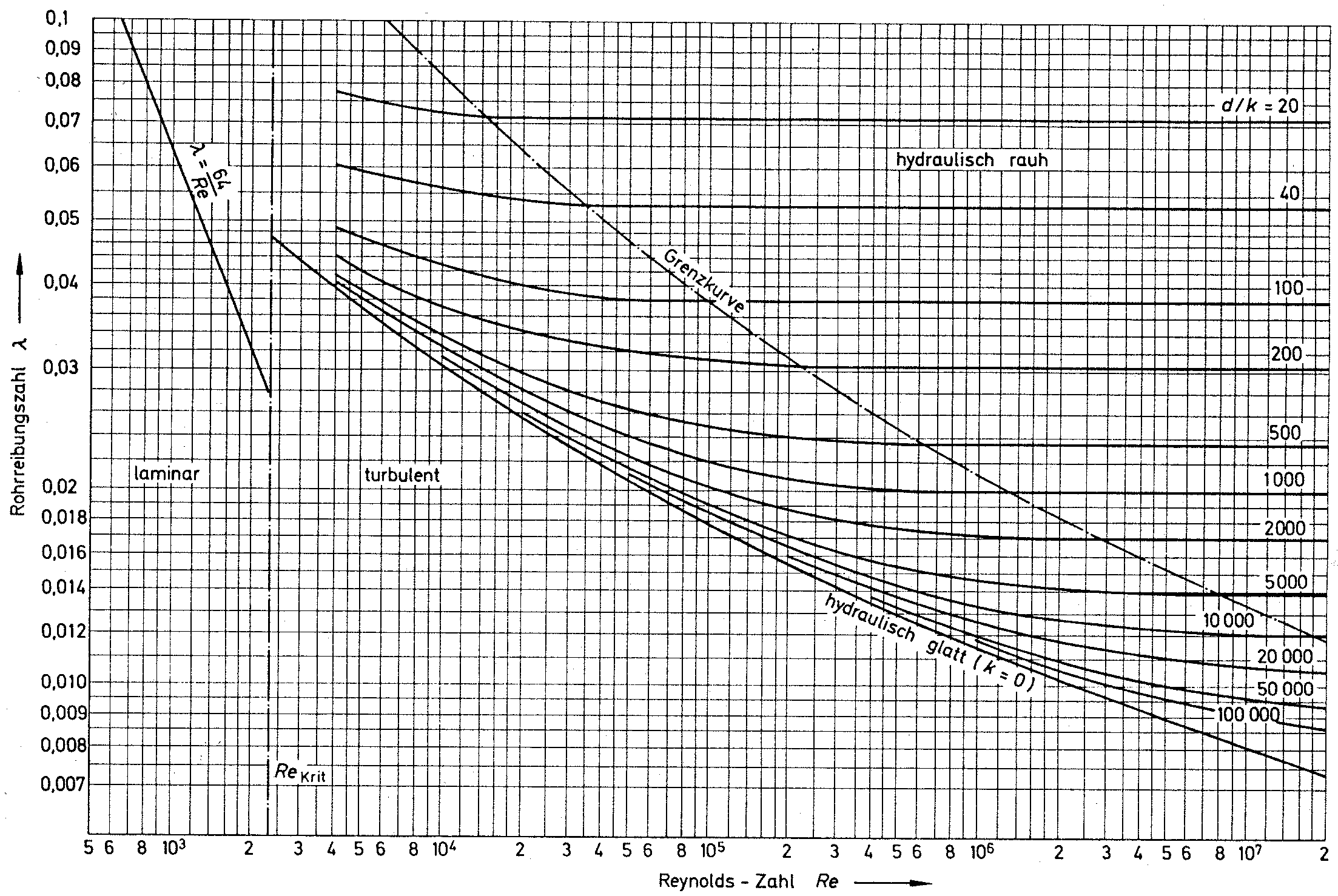

Ich würde gerne das Moody-Diagramm das ich angehängt habe in Excel erzeugen. Dieses gibt es leider nirgendwo in guter Qualität oder als Excel Sheet. Zumindest nicht mit dem d/k Verhältnis.

Hat Jemand eine Ahnung wie ich das Realisieren könnte?

Meine Überlegung war, zunächst einmal die Reynoldszahl in einer Spalte von 0 bis 2*10^7 laufen zu lassen, wobei man bei Excel gar nicht soviele Zellen hat.
Anschließend wollte ich das gleiche für Lambda machen. Dann hätte ich zumindest schon einmal die x-y Achsen beschriftet. Nun muss ich die Grenzlinie, als auch die anderen Kurven einbringen. Es gibt eine Gleichung für Lambda, aber diese kann man nicht explizit nach Lambda umstellen ...

Danke im Voraus !
