JellyBelly Verfasst am: 17. Jul 2014 17:20 Titel: Wellenwiderstand Freileitung berechnen

Antworten mit Zitat

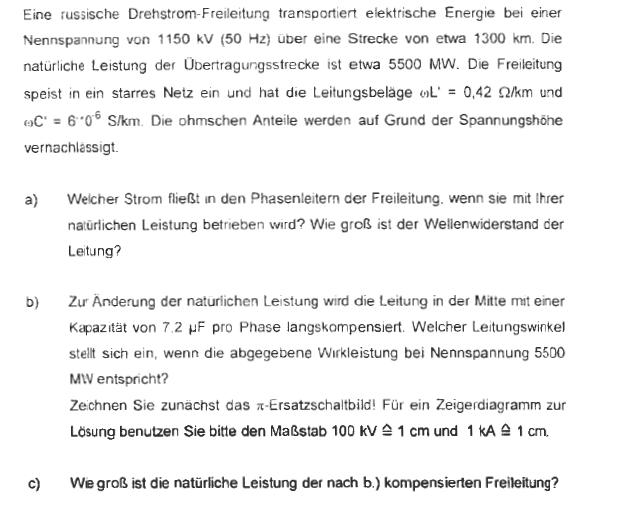

Ich verstehe nicht wieso der Wellenwiderstand über die Natürliche Leistung berechnet wird (Formel ist mir bekant - P=U/Wellenwiderstand). Ich habe doch die beiden Leitungsbeläge wL` und wC` gegeben, somit sollte es doch auch über wurzel(wL`/wC`) funktionieren.

Woran kann ich erkennen das ich die Formel nicht nutzen kann hier?


Beschreibung:

Dateigröße:

49.51 KB

Angeschaut:

2341 mal

schnudl
Moderator

Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

schnudl Verfasst am: 17. Jul 2014 21:49 Titel: Re: Wellenwiderstand Freileitung berechnen

Antworten mit Zitat

JellyBelly hat Folgendes geschrieben:

Ich verstehe nicht wieso der Wellenwiderstand über die Natürliche Leistung berechnet wird (Formel ist mir bekant - P=U/Wellenwiderstand). Ich habe doch die beiden Leitungsbeläge wL` und wC` gegeben, somit sollte es doch auch über wurzel(wL`/wC`) funktionieren.

sehe ich auch so.
_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)

isi1

Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

isi1 Verfasst am: 18. Jul 2014 08:21 Titel: Re: Wellenwiderstand Freileitung berechnen

Antworten mit Zitat

schnudl hat Folgendes geschrieben:

JellyBelly hat Folgendes geschrieben:

Ich verstehe nicht wieso der Wellenwiderstand über die Natürliche Leistung berechnet wird (Formel ist mir bekant - P=U/Wellenwiderstand). Ich habe doch die beiden Leitungsbeläge wL` und wC` gegeben, somit sollte es doch auch über wurzel(wL`/wC`) funktionieren.

sehe ich auch so.

Allerdings ergibt
P=U/Wellenwiderstand
einen Strom und keine Leistung, Jelly,
wahrscheinlich soll das heißen P = U² / |Z|

Deine Formel Z=√(wL'/(wC')) ergibt den Wellenwiderstand, also Z = √(0,42/6µ)=265 Ω

Natürliche Leistung

_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
