Netzwerk berechnen

pascal12 · Anmeldungsdatum: 29.03.2014 Beiträge: 11

Hallo war leider zu Beginn des Semesters Krank und musste nun einiges aufarbeiten , hat soweit auch sehr gut funktioniert.
Nur an einer Aufgabe hänge ich jetzt schon einige Stunden und finde irgendwie den Anfang nicht.

Ich suche keineswegs eine Komplettlösung oder ähnliches , bräuchte nur Hilfe wie ich anfangen muss/sollte.

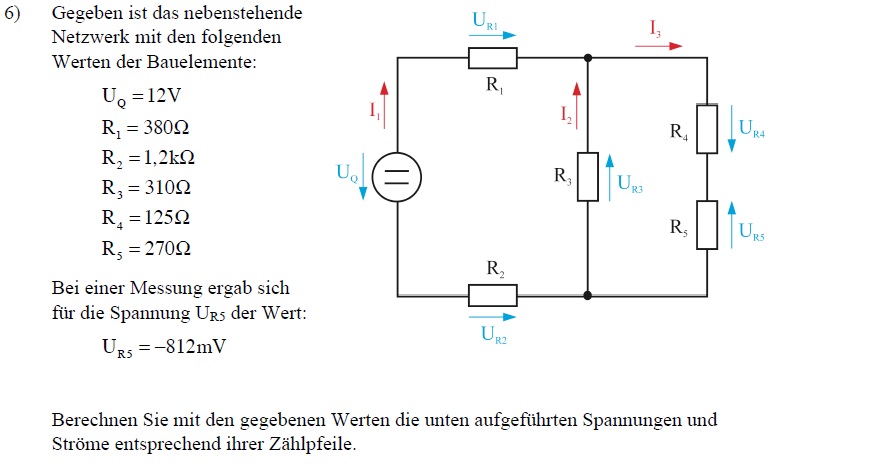

Hänge die Aufgabe hier mal an.

mocx · Gast

Ich rate dir erstmal, das Kapitel "Netzwerkanalyse" zu bearbeiten.

Dort findest du zahlreiche Möglichkeiten Netze zu berechnen.
Auch wenn das in dieser Aufgabe nicht zwingend notwendig ist:

Du könntest alle Widerstände zusammenfassen und den Gesamtstrom bestimmen:

Nutze danach den Stromteiler und berechne den Strom durch die Zweige.
Mit

kannst du dann die jeweiligen Spannungsabfälle unter Beachtung der gegebenen Spannungspfeile berechnen.

Ich hoffe das hilft dir erstmal.

pascal12 · Anmeldungsdatum: 29.03.2014 Beiträge: 11

Netzwerkanalyse dürfte erst noch kommen , wahrscheinlich hing ich deshalb jetzt hier etwas.

Werde es morgen Vormittag dann nochmal in Ruhe durchgehen und würde mich dann nochmal melden ob es geklappt hat.

Schon mal vielen Dank für die Hilfestellung

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Bitte vergleichen
http://www.physikerboard.de/topic,37662,-widerstandsnetzwerk-stromberechnung.html

pascal12 · Anmeldungsdatum: 29.03.2014 Beiträge: 11

erstmal vielen vielen Dank für deine sehr kompetente Hilfe.

An sich habe ich das Prinzip verstanden , nur beim Zusammenfassen der Widerstände habe ich irgendwie noch meine Probleme.

Also R4 und R5 sind ja in Reihe geschaltet und werden durch R4+R5 zu R45 , und um dann auf R345 zu kommen muss ich doch dann 1/R3+1/R45 rechnen um auf R345 zu kommen , dann noch R1+R345+R2 um auf R ges zu kommen , oder ?

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723
