| Autor |
Nachricht |
Tigger
Gast
|
 Tigger Verfasst am: 23. März 2014 15:30 Titel: |
 |
|

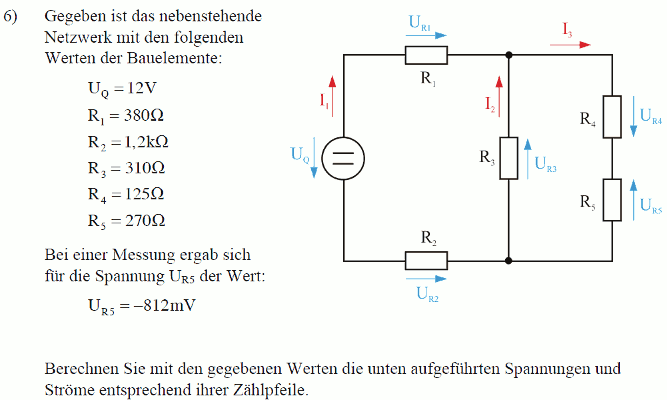

Rges=R1+(R3*R4,5/(R3+R4+R5))+R2
so meinte ich das eigentlich (reihe, parallel, reihe)
|
|
 |
Tigger
Anmeldungsdatum: 23.03.2014
Beiträge: 6
|
|
|
Tigger
Anmeldungsdatum: 23.03.2014
Beiträge: 6
|
| Tigger Verfasst am: 23. März 2014 15:43 Titel: |
|
|
so jetzt hab ichs aber :D sorry wenns was groß ist ...
wäre super wenn mir einer sagen kann obs soweit richtig gerechnet ist und wie es weiter geht :)
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 23. März 2014 16:13 Titel: |
|
|
Auf dieselbe Weise, wie Du UR1 berechnet hat, kannst Du auch UR2 berechnen (Vorzeichen beachten!) und die Spannung U2 über der Parallelschaltung, deren Widerstand Du ja kennst. Dann bestimmst du nach ohmschem Gesetz den Strom I3 und damit wiederum die Spannungen U4 und U5. Ob Du richtig gerechnet hast, kannst Du durch Vergleich mit dem gemessenen Spannungswert an R5 feststellen.
Du kannst allerdings auch auf die Berechnung der Ströme verzichten, denn nach denen ist laut Aufgabenstellung gar nicht gefragt. Stattdessen bestimmst Du alle Spannungen mit Hilfe der Spannungsteilerregel.
|
|
|
Tigger
Anmeldungsdatum: 23.03.2014
Beiträge: 6
|
| Tigger Verfasst am: 23. März 2014 17:03 Titel: |
|
|
vielen dank schonmal für die Antwort :)
kann ich dann unten bei U(R2) auch einfach die Gesamtstromstärke nehmen?
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 23. März 2014 19:00 Titel: |
|
|
| Tigger hat Folgendes geschrieben: | vielen dank schonmal für die Antwort :)
kann ich dann unten bei U(R2) auch einfach die Gesamtstromstärke nehmen? |
Ja, warum denn nicht. In einem Zweig (hier dem Zweig mit der Spannungsquelle) ist der Strom überall derselbe, wie Du leicht per Knotenpunktsatz nachweisen kannst. Das ist genauso wie im ganz rechten Zweig (mit R4 und R5); da ist der Strom auch überall derselbe.
Aber warum willst Du überhaupt Ströme berechnen. Die sind doch gar nicht gefragt.
|
|
|
Tigger
Anmeldungsdatum: 23.03.2014
Beiträge: 6
|
| Tigger Verfasst am: 23. März 2014 19:08 Titel: |
|
|
doch doch hab da drunter noch ne tabelle wo ich die werte eintragen muss und da stehen auch die ströme aber habs dann jetzt tatsächlich geschafft :thumb: aber vielen vielen dank dir du hast mir echt super geholfen :)
hast mir noch n tag mit kopfzerbrechen erspart :prost:
|
|
|
|
|
