Berechnung Schaltung

Krachi · Anmeldungsdatum: 26.02.2012 Beiträge: 215

Hi!

Da ich gerade erst in das Thema der Schaltungsanalyse einsteige, hab ich noch krasse Schwierigkeiten.

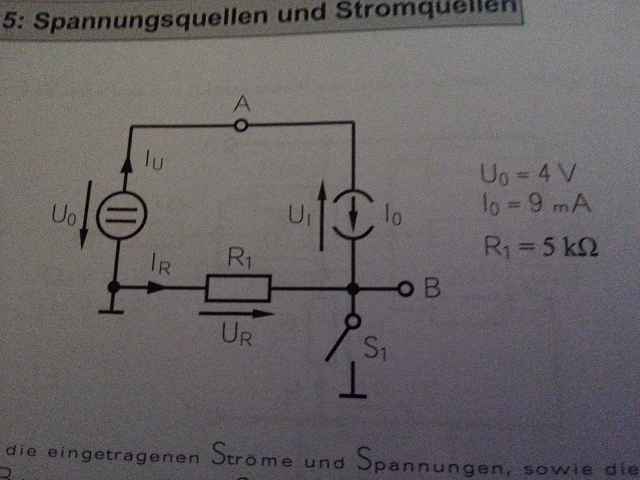

Bei dieser Schaltung sollen die Potenziale A und B sowie alle Ströme und Spannung berechnet werden für:

Schalter 1 geschlossen
Schalter 1 offen

Vielleicht kann mir einer helfen?

Für den geschlossenen Schalter habe ich mir gedacht, dass es zwei Massepotentiale mit je 0V gibt

Damit ist Potential A 4 V und Potential B 0V.

Es fließt kein Strom durch R_1 weil dieser zwischen zwei Massepotentialen liegt. U_R ist damit 0V und I_R 0A.

I_U=I_0, da nur noch eine Reihenschaltung vorhanden ist. U_I beträgt 4V.

Für den geöffneten Schalter habe ich es versucht, glaube aber nicht, dass ich richtig liege. Hilfe

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Krachi · Anmeldungsdatum: 26.02.2012 Beiträge: 215

Ich hab mir die Schaltung angeguckt und erstmal folgendes festgestellt:

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Ja, und weiter?

Wie groß ist IR? Wie groß ist deshalb UR und damit das Potential des Punktes B? Wenn Du UR in den Maschensatz einsetzt, erhältst Du UI.

Krachi · Anmeldungsdatum: 26.02.2012 Beiträge: 215

Anwendung des Maschensatzes:

Dann habe ich mir gedacht:

Wobei ich mir hier unsicher bin, einerseits, weil die Spannung augenscheinlich sehr hoch ist und eigentlich negativ sein müsste.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Wenn

dann muss sein

Krachi · Anmeldungsdatum: 26.02.2012 Beiträge: 215

Macht doch für den Widerstand keinen Unterschied?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Krachi · Anmeldungsdatum: 26.02.2012 Beiträge: 215

Hey GvC!

Bist du dir sicher mit I_0? Laut Aufgabe ist I_0 ja 9mA.
Warum sollte das auf einmal negativ sein?

Ich hab nochmal über die Aufgabe drübergeschaut.
Ist dieser hohe Spannunswert wirklich ok?

Krachi · Anmeldungsdatum: 26.02.2012 Beiträge: 215

Dann müsste ja eigentlich der Spannungsabfall am Widerstand R1 negativ sein.

Ich hab für U_R1=-45V raus.
Das macht für mich insofern Sinn, da der Widerstand den größten ohmschen Wert besitzt. Nach dem Maschensatz ergibt sich richtig:

U_0+U_R1+U_I=4V+45V+41V=0

Hab ich das richtig gemacht?
