Berechnung des Ersatzwiderstands

Foren-Übersicht -> Elektrik

Autor

Nachricht

Patrick1990

Anmeldungsdatum: 05.01.2013
Beiträge: 231

Patrick1990 Verfasst am: 22. Jan 2013 15:53 Titel: Berechnung des Ersatzwiderstands

Hallo, hier eine weitere Aufgabe. Ich versuche den Ersatzwiderstands zu berechnen. Bisher habe ich R2\|\|R3 zusammengefasst und auch R4\|\|R5. Wie geht es aber nun weiter? Hier der Link zur Aufgabenstellung: http://s1.directupload.net/file/d/3143/xz3xrra3_jpg.htm

Patrick1990

Anmeldungsdatum: 05.01.2013
Beiträge: 231

Patrick1990 Verfasst am: 22. Jan 2013 15:58 Titel:

Bin soeben selbst drauf gekommen Sorry.

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 22. Jan 2013 16:07 Titel:

Hast Du denn auch alle anderen Fragen beantwortet?

Patrick1990

Anmeldungsdatum: 05.01.2013
Beiträge: 231

Patrick1990 Verfasst am: 22. Jan 2013 16:11 Titel:

Den Strom I6 muss ich noch berechnen. Damit weiß ich grad nichts anzufangen. Durch welchen Widerstand fließt er?

Patrick1990

Anmeldungsdatum: 05.01.2013
Beiträge: 231

Patrick1990 Verfasst am: 22. Jan 2013 16:12 Titel:

Laut Lösung müsste er durch Widerstand R1 fließen aber das ist mir nicht so ersichtlich leider.

D2

Anmeldungsdatum: 10.01.2012
Beiträge: 1723

D2 Verfasst am: 22. Jan 2013 17:03 Titel:

Antworten mit Zitat

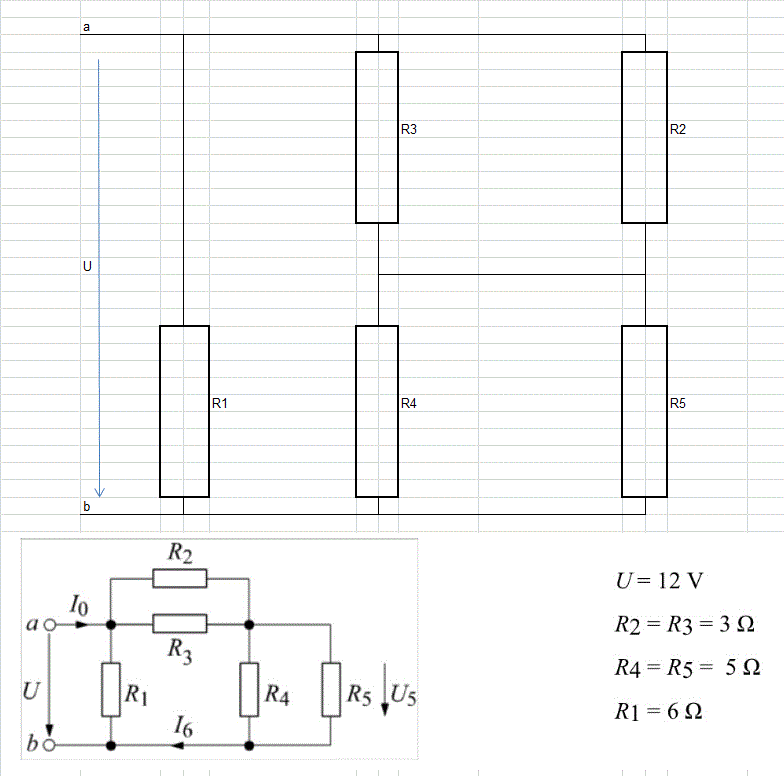

s. unten wie man die Schaltung umgestalten kann.


Beschreibung:

Dateiname:


Dateigröße:

29.64 KB

Heruntergeladen:

461 mal

_________________
Lösungen gibt es immer, man muss nur darauf kommen.

Patrick1990

Anmeldungsdatum: 05.01.2013
Beiträge: 231

Patrick1990 Verfasst am: 22. Jan 2013 17:08 Titel:

Das ist mir bewusst, wo fließt jedoch der Strom I6?

GvC

Anmeldungsdatum: 07.05.2009
Beiträge: 14861

GvC Verfasst am: 22. Jan 2013 17:21 Titel:

Antworten mit Zitat

Patrick1990 hat Folgendes geschrieben:

Laut Lösung müsste er durch Widerstand R1 fließen ...

Dann ist die Lösung falsch. Ich fürchte allerdings, dass Du die Stromteilerregel in der Lösung falsch interpretiert hast.

Der Strom I6 fließt gerade nicht durch R1, sondern durch die dazu parallele Reihenschaltung aus R23 und R45. Die Stromteilerregel lautet deshalb

Patrick1990

Anmeldungsdatum: 05.01.2013
Beiträge: 231

Patrick1990 Verfasst am: 22. Jan 2013 17:29 Titel:

Ja so ist es richtig. Wir haben aber gelernt, dass bei der Stromteilerregel gilt: Deswegen frage ich welcher Widerstand vom Strom I6 durchlaufen wird.

Patrick1990

Anmeldungsdatum: 05.01.2013
Beiträge: 231

Patrick1990 Verfasst am: 22. Jan 2013 17:31 Titel:

Ich habe glatt das "nicht" überlesen. Jetzt ergibt es einen Sinn. Tut mir Leid.
