Potential

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Armerschüler



Anmeldungsdatum: 01.12.2011
Beiträge: 3
Beitrag Armerschüler Verfasst am: 01. März 2012 18:17    Titel: Potential Antworten mit Zitat
Servus,

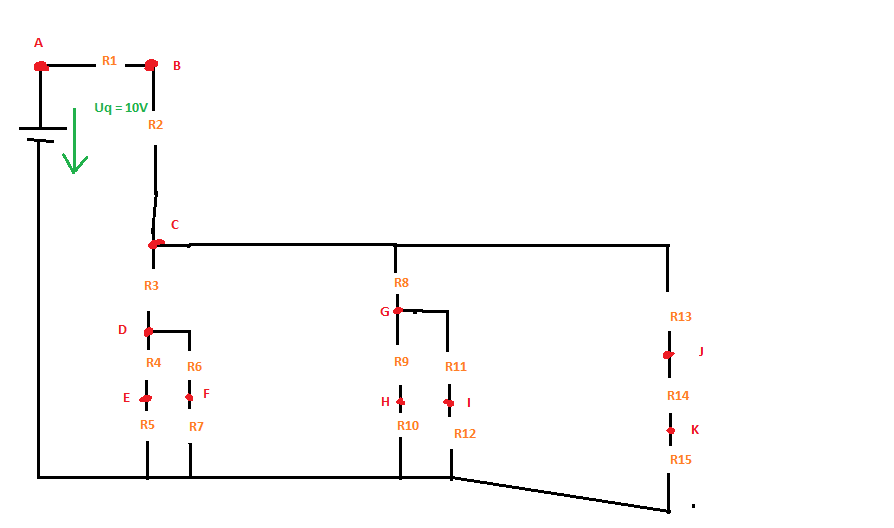

ich hab ein Problem bei dieser Aufgabe. Ich soll ermitteln wie hoch die einzelnen Potentiale sind. Mein Lehrer erklärte das uns in ca 10 min, dann ging er und laste uns mit dieser Aufgabe zurück.

Uq=10V

R1=1 Ohm R2=2 Ohm ..........R15= 15 Ohm

ges: Potentiale von A bis K

Würde mich über ein paar Antworten sehr freuen.

 Beschreibung:

Download
 Dateiname:  potenziale.png
 Dateigröße:  15.04 KB
 Heruntergeladen:  642 mal
GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861
Beitrag GvC Verfasst am: 02. März 2012 00:40    Titel: Antworten mit Zitat
Da hat Dein Lehrer aber lange für gebraucht!

Kannst Du in Reihe und parallel liegende Widerstände zusammenfassen? Anschließend nur noch die Spannungsteilerregel anwenden. Denn das Potential ist ja die Spannung zwischen dem Punkt, dessen Potential bestimmt werden soll, und dem unteren Ende der Spannungsquelle.
Armerschüler



Anmeldungsdatum: 01.12.2011
Beiträge: 3
Beitrag Armerschüler Verfasst am: 02. März 2012 06:41    Titel: Antworten mit Zitat
ok danke
isi1



Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München
Beitrag isi1 Verfasst am: 04. März 2012 11:39    Titel: Antworten mit Zitat
Zur Kontrolle mit dem Knotenpotentialverfahren:
Code:
A   B    C               D     E      F   G     H      I     J   K    =
1   0    0               0     0      0   0     0      0     0   0    10
-1  3/2 -1/2             0     0      0   0     0      0     0   0    0
0  -1/2 1/2+1/3+1/8+1/13 -1/3  0      0  -1/8   0      0 -1/13   0    0
0   0  -1/3      1/3+1/4+1/6  -1/4  -1/6  0     0      0     0   0    0
0   0    0      -1/4 1/4+1/5   0      0   0     0      0     0   0    0
0   0    0            -1/6     0 1/6+1/7  0     0      0     0   0    0
0   0   -1/8             0     0     0 1/8+1/9+1/11 -1/9 -1/11 0 0    0
0   0    0               0     0     0 -1/9 1/9+1/10   0     0   0    0
0   0    0               0     0     0 -1/11  0 1/11+1/12    0   0    0
0   0   -1/13            0     0     0   0      0   0 1/13+1/14 -1/14 0
0   0    0               0     0     0   0      0   0 -1/14 1/14+1/15 0

A   B    C        D     E      F     G      H    I    J     K   =
1   0    0        0     0      0     0      0    0    0     0   10
-1  3/2 -1/2      0     0      0     0      0    0    0     0   0
0  -1/2 323/312 -1/3    0      0  -1/8      0    0 -1/13    0   0
0   0  -1/3      3/4  -1/4  -1/6     0      0    0    0     0   0
0   0    0      -1/4  9/20     0     0      0    0    0     0   0
0   0    0      -1/6    0  13/42     0      0    0    0     0   0
0   0   -1/8      0     0      0 259/792 -1/9 -1/11   0     0   0
0   0    0        0     0      0  -1/9  19/90  0    0     0   0
0   0    0        0     0      0 -1/11      0 23/132  0     0   0
0   0   -1/13     0     0      0     0      0    0 27/182 -1/14 0
0   0    0        0     0      0     0      0    0 -1/14 29/210 0

A = 10
B = 8,76
C = 6,27
D = 4,01
E = 2,23
F = 2,16
G = 3,54
H = 1,87
I = 1,85
J = 4,33
K = 2,24
Stimmt das so?
