Axiales Widerstandsmoment berechnen

JackD · Anmeldungsdatum: 26.04.2010 Beiträge: 3

Meine Frage:
Hallo,
ich möchte ausrechnen, wie viel Kraft nötig ist, um ein extrudiertes H-PVC-Profil umzuknicken, bzw. muss ich wissen, welche Änderungen ich durchführen muss, um der Kraft stand zu halten, die auf das Profil wirkt.

Meine Ideen:
Folgende Größen sind gegeben:
- Profil einseitig eingespannt
- Biegekraft F
- Flächenmoment I

Jetzt müsste ich meiner Meinung nach das axiale Widerstandsmoment W berechnen, um danach das Biegemoment Mb auszurechnen. Da das Proil vom Querschnitt her recht komplex ist (kann ich das Profil hier auch hochladen??), habe ich keine Idee, wie ich weiterkomme. (Mir steht Autodesk Mechanical zur Verfügung - vielleicht hilft mir das weiter?)

Ansonsten bitte ich um eure Hilfe!

Vielen Dank schonmal.
Carsten

Etwa so · Gast

1.Das Flächenmoment durch die halbe Höhe
2.F*L=M
3.dann noch den maximalen Biegewert

JackD · Anmeldungsdatum: 26.04.2010 Beiträge: 3

zu1.:

das heißt also W=I/h/2 ???

2.& 3. ist klar.

Danke schonmal

etwa so · Gast

genau .... aber I ist ungleich W / pi!

ansonstens x=q/p*s^3

JackD · Anmeldungsdatum: 26.04.2010 Beiträge: 3

Das gilt für alle Querschnitte?

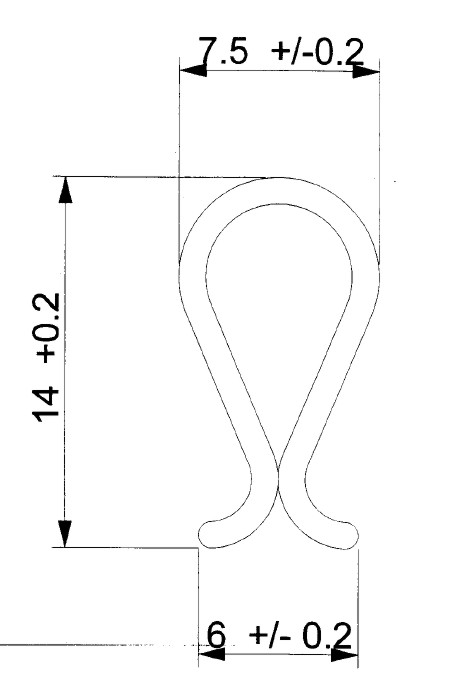

Habe das zur Kontrolle mal mit einem quadratischen Profil gerechnet. Hat nicht gepasst. Deshalb habe ich jetzt mal mein Profil angehängt...
