Leerlaufspannung berechnen

knooot · Anmeldungsdatum: 05.05.2008 Beiträge: 10

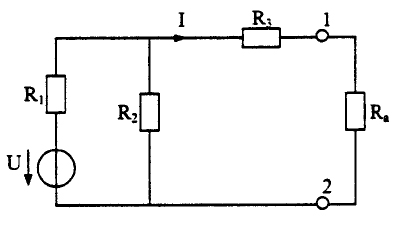

So, ich habe folgende schaltung (im anhang)
und soll dafür nun die ersatzspannungsquelle bezüglich der klemmen 1 und 2 bestimmen.
dazu brauche ich ja nun den innenwiderstand und die leerlaufspannung, aber wie rechne ich die nun aus?

innenwiderstand ist klar, R3 + R1 || R2 = Ri

aber leerlaufspannung weiß ich garnicht wie das gehen soll jetzt,
das ergebniss dazu soll sein: U0 = R2 * U / (R1 + R2)

das wäre dann ja der strom der in der schlatung fließt, wenn der wiederstand an den klemmen unendlich groß ist/ an den klemmen nichts angeschlossen ist U / (R1 + R2).

und da das mit R2 multipliziert wird, würde ich daraus folgern das die spannung die an R2 abfällt gleich der leerlaufspannung ist.

aber warum? kann mir das jemand erklären?

Danke, Knooot

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Die Leerlaufspannung ist immer bei offenen Klemmen, d.h. wenn kein Strom durch die Klemmen fliesst. In diesem Fall ist die Klemmenspannung dann gleich der Spannung an R2 (an R3 fällt nichts ab, da ja kein Strom fliesst)

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

erkü · Anmeldungsdatum: 23.03.2008 Beiträge: 1414

@schnudl, @knooot

sorry, hatte 'ne "falsche Denke". Habe meinen Beitrag geändert.

Gruß erkü

knooot · Anmeldungsdatum: 05.05.2008 Beiträge: 10

ok, innenwiderstand ist schonmal richtig, nur der leerlaufspannung bin ich jetzt noch nicht so auf die schliche gekommen..

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

es geht um die leerlaufspannung, also die spannung bei unbelastetetn Klemmem. Wie gross wird diese Spannung denn sein? Denk dir mal ein Voltmeter an die Klemmen A,B angeschlossen. Was zeigt es an?

knooot · Anmeldungsdatum: 05.05.2008 Beiträge: 10

ok, dass sehe ich jetzt auch, das voltmeter wird wohl die spannung anzeigen, die an R2 abfällt. aber der widerstand R3 verwirrt mich ein wenig, hat der keinen einfluss auf die leerlaufspannung?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

nein, denn durch das hochohmige Voltmeter fliesst kein Strom; also fällt an R3 keine Spannung ab.

knooot · Anmeldungsdatum: 05.05.2008 Beiträge: 10

ahh, alles klar, macht sinn Augenzwinkern

und wie sieht das bei diesem beispiel aus?

R1 = R2 = R3 = 300 Ohm
R4 = 400 Ohm
U = 80 V

Der Innenwiderstand wäre ja:

R1 || ( R3 || R4 + R2) = 183,33 Ohm

Der Strom der in der schaltung fließt wäre dann:

I = U / R4 + ( R2+ R1 || R3) = 0,133 A

aber wie errechne ich da dann wieder die leerlaufspannung grübelnd
