Stromkreis bei einem EKG

Benji · Anmeldungsdatum: 05.10.2021 Beiträge: 1

Meine Frage:
Abbildung 10.1 zeigt das typische EKG eines gesunden Patienten. Nehmen wir an, dass jede einzelne Ableitelektrode einen Innenwiderstand von 119877Elektrode = 40 k? (k? = 103 ?) besitzt und dass der körpereigene Widerstand zwischen den beiden Kontaktstellen 119877Körper = 10 k? beträgt. Zeichnen Sie den bei einer
EKG-Messung eines Patienten resultierenden Stromkreis. Wie hoch waren demnach die maximal geflossenen
Ströme der einzelnen Wellen P, Q, R, S, T und U? Waren das große Ströme?

Meine Ideen:
- Idee: Stromkreis wäre ein einfacher Kreis mit Spannungsquelle (Herz) und zwei in Reihe geschalteten Widerständen.
- Frage: Was ist mit Strömen gemeint? Die Stromstärke I? Falls ja, dann bei P bspw.: I = 0,0002 V / 113000 ?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Willkommen im Physikerboard!

Leider fehlt zum einen die genannte Abbildung, zum andern sind Dir irgendwelche Formatierungen misslungen.

Ich dechiffriere soviel, dass eine Spannung von 0,0002 V an einer Reihenschaltung von 40000 Ohm (Elektrode) und 10000 Ohm (Körper) liegt. Dann fließt ein Strom, der sich durch das Ohmsche Gesetz bestimmen lässt.

Viele Grüße
Steffen

Benji123 · Anmeldungsdatum: 05.10.2021 Beiträge: 2

Hi und vielen Dank!

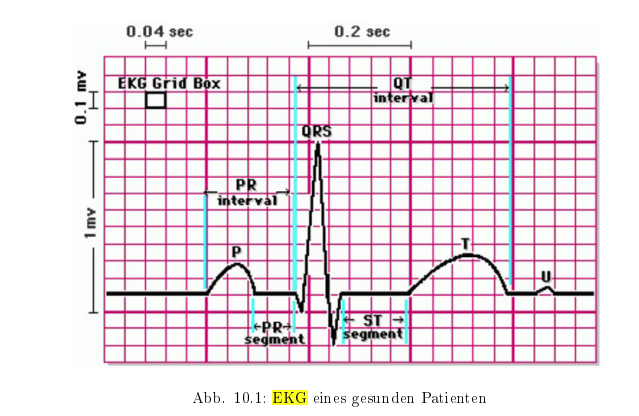

Sorry, hoffentlich klappt das mit dem Bild jetzt?

Also würde sich dann für die P-Welle auf dem Bild diese Gleichung ergeben? I = 0,0002 V / 113000 Ω = 1.76991150442*10^-9?
Wobei die beiden Widerstände dann einfach addiert wurden.

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Du bist jetzt zweimal angemeldet, Benji wird daher demnächst gelöscht.

Mit der Spannung bin ich einverstanden, aber 40000+10000 ergibt bei mir was anderes als 113000.

Benji123 · Anmeldungsdatum: 05.10.2021 Beiträge: 2

Ja, müssten natürlich 50000 Ohm sein.
Aber ansonsten wäre die Berechnung der Ströme so einfach?

Für den Stromkreis würde ich dann einfach eine Quelle (Herz) zeichnen und dann zwei in Reihe geschaltete Widerstände?

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7244

Ja, so verstehe ich das auch.
