Autor |
Nachricht |
frage1
Anmeldungsdatum: 20.02.2021 Beiträge: 569 Wohnort: bayern
|
frage1 Verfasst am: 16. Apr 2022 18:15 Titel: Einfach verzweigter Stromkreis |
|
|
Hallo!
Ich hab hier die Gesamtwiderstände berechnet und in das Ohm´sche Gesetz eingesetzt, um den Strom zu berechnen, aber irgendwie stimmt mein Ergbnis mit der Lösung (I=0,375 A) nicht überein. Irgendwas ist falsch bei meiner Berechnung. Ich wusste nicht welche Widerstände seriell oder parallel sind. R1 undR2 sind seriell, R1+R2 parallel zu R3 und R5, aber was ist mit R4? Ist R4 seriell oder parallel zu R1235 ?
Die Aufgabe hat mir Schwierigkeiten bereitet, da ich mich erst heute mit dem Thema befasst habe. Könnt ihr mir erklären, was ich hier falsch mache?
|
|
|
ML
Anmeldungsdatum: 17.04.2013 Beiträge: 3399
|
ML Verfasst am: 16. Apr 2022 18:20 Titel: Re: Einfach verzweigter Stromkreis |
|
|
frage1 hat Folgendes geschrieben: | Könnt ihr mir erklären, was ich hier falsch mache? |
Leider nein. Die Aufgabenstellung fehlt.
|
|
|
frage1
Anmeldungsdatum: 20.02.2021 Beiträge: 569 Wohnort: bayern
|
frage1 Verfasst am: 16. Apr 2022 18:41 Titel: |
|
|

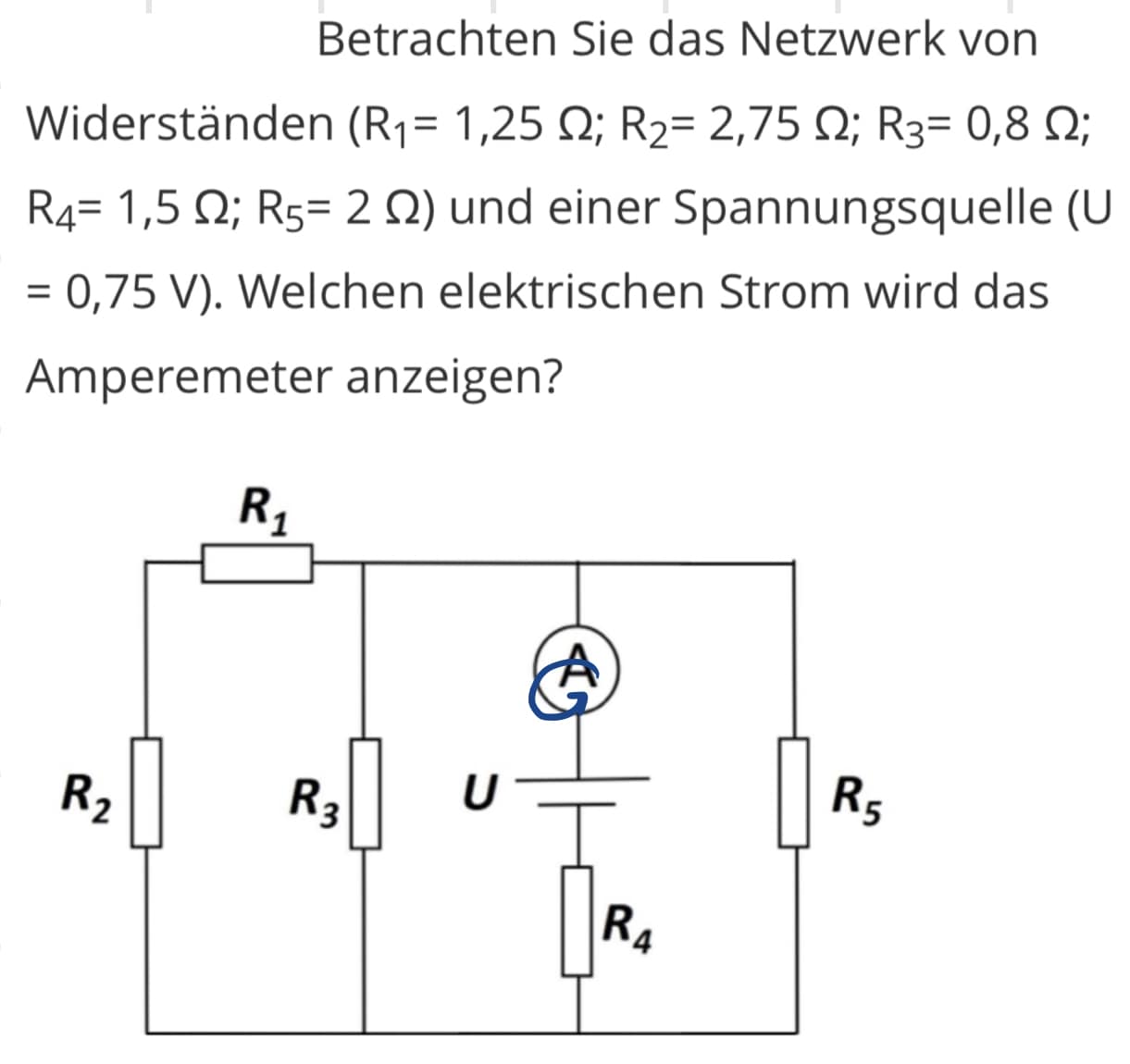

Ups, sry
Jetzt ist sie da:
Beschreibung: |
|
Download |
Dateiname: |
6C15760C-B4BC-4AFE-B8D9-E1E875A11D77.jpeg |
Dateigröße: |
55.17 KB |
Heruntergeladen: |
88 mal |
|
|
|
ML
Anmeldungsdatum: 17.04.2013 Beiträge: 3399
|
ML Verfasst am: 16. Apr 2022 18:44 Titel: |
|
|
Hallo,
Du hast
Die Tatsache, dass R4 in Reihe mit allem ist, siehst Du daran, dass der gesamte Strom durch R4 fließt.
lässt sich im Kopf ausrechnen.
8 Widerstände zu je 4 Ohm parallel ergibt 4/8 Ohm = 1/2 Ohm.
Dazu kommen die 1,5 Ohm von R4. Dann sind wir zusammen auf 2 Ohm.
I = U/R = 0,75 V / 2 Ohm = 0,375 A.
Viele Grüße
Michael
Zuletzt bearbeitet von ML am 16. Apr 2022 21:30, insgesamt 2-mal bearbeitet |
|
|
frage1
Anmeldungsdatum: 20.02.2021 Beiträge: 569 Wohnort: bayern
|
frage1 Verfasst am: 16. Apr 2022 19:33 Titel: |
|
|
Danke für die schnelle Rückmeldung und Erklärung.
Ehrlich gesagt hab ich das ganze noch nicht durchblickt.
Bei mir kommt für Rges= 4,5 Ohm heraus. Also so sieht´s momentan aus bei mir:
Beschreibung: |
|
Download |
Dateiname: |
A63C2BA1-B46E-44DE-98EC-A7992D418589.jpeg |
Dateigröße: |
59.37 KB |
Heruntergeladen: |
81 mal |
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019 Beiträge: 1548
|
Nobby1 Verfasst am: 16. Apr 2022 21:10 Titel: |
|
|
Die Rechnung von Michael ist richtig, Deine kann man nicht nachvollziehen. Wieso wird aus (R3+ R5)/R3R5 =R3R5/(R3+R5)
Also nochmal R1 und R2 sind in Reihe.
Mit 1,25 Ω +2,75 Ω = 4 Ω
Dazu sind 0,8 Ω und 2 Ω parallel.
Also 1/R1235 = 1/( 1/4 +1/0,8 + 1/2) = 1/(0,25 + 1,25 + 0,5) =0,5 Ω
Dann kommen 1,5 Ω+ 0,5 Ω = 2 Ω
Μit 0,75 V ergeben sich dann 0,375 A.
Zuletzt bearbeitet von Nobby1 am 16. Apr 2022 21:47, insgesamt einmal bearbeitet |
|
|
frage1
Anmeldungsdatum: 20.02.2021 Beiträge: 569 Wohnort: bayern
|
frage1 Verfasst am: 16. Apr 2022 21:34 Titel: |
|
|
Nobby, wie bist du auf 0,5 gekommen? Also von wo kommt der 0,5er?
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019 Beiträge: 1548
|
Nobby1 Verfasst am: 16. Apr 2022 21:46 Titel: |
|
|
1/R1235 = 1/( 1/4 +1/0,8 + 1/2) = 1/(0,25 + 1,25 + 0,5) =0,5 Ω
|
|
|
frage1
Anmeldungsdatum: 20.02.2021 Beiträge: 569 Wohnort: bayern
|
frage1 Verfasst am: 16. Apr 2022 21:52 Titel: |
|
|
Ja, schon aber wieso? Wie bist du auf 0,5 gekommen? R12= 4, R3= 0,8 und R5=2, aber welcher Widerstand ist dann 0,5?
Zu deiner obigen frage: Wir haben gelernt, dass wir den Kehrwert bilden müssen, wenn die widerstände parallel zueinander sind, also 1/R äq= 1/Rj.
Deswegen hab´ich bei parallelen W. den kehrwert genommen.
Also zuerst 1/R, dann auf gemeinsame Nenner bringen und am Ende Nenner und Zähler vertauschen.
Edit: Achso, jetzt check´ich von wo der 0,5er kommt.
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019 Beiträge: 1548
|
Nobby1 Verfasst am: 16. Apr 2022 21:56 Titel: |
|
|
0,5 Ω ist die Parallelschaltung der Widerstände R12 = 4 Ω R3 = 0,8Ω und R 5 = 2 Ω.
Zitat: | Zu deiner obigen frage: Wir haben gelernt, dass wir den Kehrwert bilden müssen, wenn die widerstände parallel zueinander sind, also 1/R äq= 1/Rj. |
Das gilt wenn R1||R2 gilt 1/Rg = 1/R1 + 1/R2 oder Rg = 1/(1/R1 + 1/R2) umgeformt ergibt sich
Rg = R1*R2/(R1+ R2)
Aber Du hattest einfach geschieben R1*R2/(R1+ R2) =( R1+R2)/R1*R2
Das ist falsch.
|
|
|
frage1
Anmeldungsdatum: 20.02.2021 Beiträge: 569 Wohnort: bayern
|
frage1 Verfasst am: 16. Apr 2022 22:23 Titel: |
|
|
Ich meinte das so:
Edit: R1 und R2 sind in Reihe geschalten, R12 und R3 sind parallel, R123 und R5 parallel, R4 und R1235 in Serie geschalten, oder?
Warum kann ich nicht zuerst R1+R2 rechnen, dann die Summe aus R12// R3 und erst dann die Summe aus R123 // R5. Ich hoffe, du verstehst was ich meine. Im Prinzip bin ich auch davor so vorgegangen, aber mein Ergebnis war eben falsch
Beschreibung: |
|
Download |
Dateiname: |
11695BB2-FE15-4CEF-9B7A-777B7105005B.jpeg |
Dateigröße: |
65.86 KB |
Heruntergeladen: |
77 mal |
|
|
|
Nobby1
Anmeldungsdatum: 19.08.2019 Beiträge: 1548
|
Nobby1 Verfasst am: 16. Apr 2022 22:46 Titel: |
|
|
Ja kann man ja auch, aber sich nicht verrechnen.
|
|
|
frage1
Anmeldungsdatum: 20.02.2021 Beiträge: 569 Wohnort: bayern
|
frage1 Verfasst am: 16. Apr 2022 22:50 Titel: |
|
|
Das verrechnen ist mittlerweile zum Standard geworden, ich verrechne mich ständig (leider). Ich rechne die Aufgabe mal so aus und vergleiche mal ob ich wieder auf das gleiche Ergebnis komme.
|
|
|
|
