Stromkreis mit Erdpotential verbinden

T1000 · Anmeldungsdatum: 17.09.2022 Beiträge: 4

Hallo,

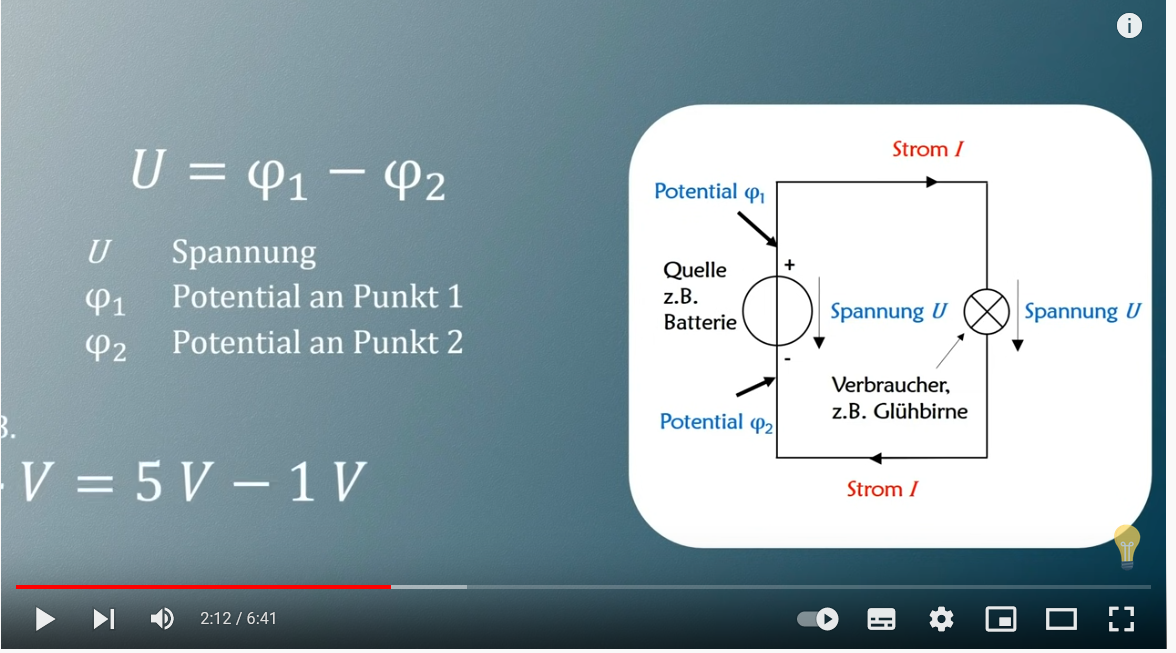

ich habe diesem Post eine Grafik angehängt. Sie zeigt einen Ausschnitt aus einem Youtube-Video. Das Video ist über folgenden Link abrufbar: https://www.youtube.com/watch?v=2x-NTqIuG_4

Ich habe zu dieser Grafik eine Frage: Welche Auswirkung hat es auf das Potential Phi2, wenn ich den Stromkreis kurz vor dem Punkt 2 mit einer Wasserleitung verbinde, die ins Erdreich führt?

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1548

φ2 wird zu 0V, praktisch ein Kurzschluss der 1 V, φ1 würde dabei auf 4 V sinken. Für die Ausgangsspannung ändert sich nichts, da φ1 - φ2 = 4 V - 0V = 4V.

T1000 · Anmeldungsdatum: 17.09.2022 Beiträge: 4

Vielen Dank für die Antwort. Die erdung würde das Potential auf 0V ziehen? Ist das eigentlich nur rein thheoretisch so, oder verhält es sich auch in der Realität so? Das erdpotential könnte doch auch viel größer sein als 0V.

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1548

Das ist eine Defnitionssache. Jedes Potential muss ja gegen ein anderes gemessen oder bezogen werden. Erdpotential ist halt defintionsgemäß 0 V.

T1000 · Anmeldungsdatum: 17.09.2022 Beiträge: 4

Hallo Nobby1 erstmal vielen Dank für deine verständliche Erklärung. Die hat mir sehr geholfen.

Ich hoffe, dass ich den Bogen nicht überspanne. Ich habe leider noch eine Verständnisfrage.

Du hast geschriben, dass jedes Potential gegen ein anderes in Beziehung gesetzt werden muss. Wenn ich einen Punkt P1 auf den Minuspol einer Schaltung lege und den Bezugspunkt auch auf den Minus-Pol setze, dann müsste das Potential an P1 0V sein? Wenn das stimmen solte, dann frage ich mich warum das Potential in der Grafik aus meiner ausgangsfrage 1V beträgt.

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1548

Nein P1 ist auf das Potential 5 V gelegt und nicht auf 0 V. P2 auf 1 V. Beide werden zur Masse gemessen. Zwischen Beiden herrscht eine Potentialdifference von 4 V.

T1000 · Anmeldungsdatum: 17.09.2022 Beiträge: 4

Un die Masse ist der Minuspol? Ich habe mich falsch ausgedrückt. Ich meinte, welches Potential hat ein Punkt X, der direkt auf dem Minuspol der oben abgebildeten Schaltung liegt? Hat dieser Punkt X ein Potential von 0, oder würde es auch 1 V sein?

Nobby1 · Anmeldungsdatum: 19.08.2019 Beiträge: 1548

1V hat hier der Minuspol.
