UKW Band Spektrum Stereo Kanäle

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Multiple_Choice



Anmeldungsdatum: 08.04.2019
Beiträge: 77

Beitrag Multiple_Choice Verfasst am: 26. Jun 2020 14:35    Titel: UKW Band Spektrum Stereo Kanäle Antworten mit Zitat

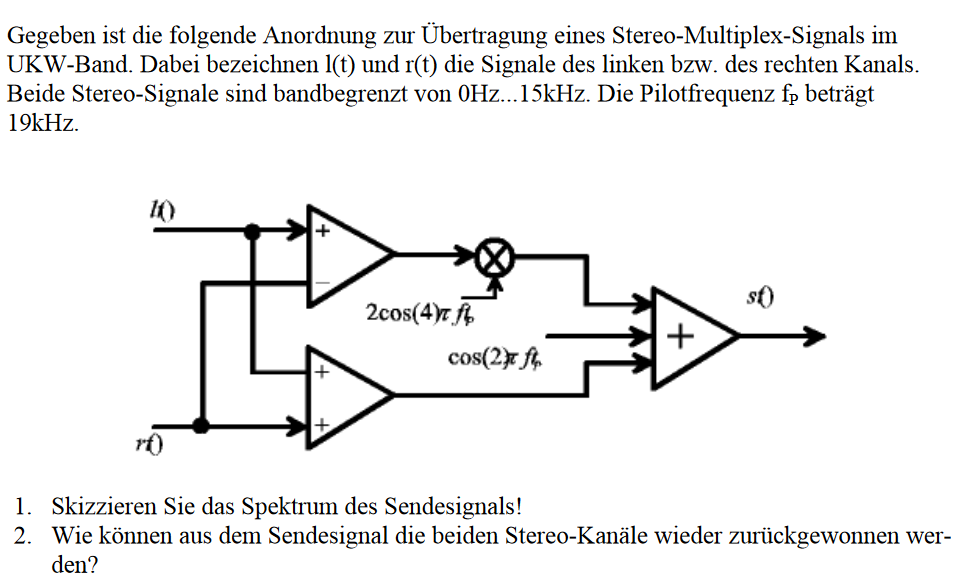

Zu 1) wie gehe ich beim Spektrum vor und zu 2)
Wie kann man die Stereo Kanäle mittels Sendesignal zurückgewinnen



 Beschreibung:

Download
 Dateiname:  UKW.png
 Dateigröße:  71.42 KB
 Heruntergeladen:  178 mal

masterpie



Anmeldungsdatum: 13.11.2019
Beiträge: 406

Beitrag masterpie Verfasst am: 27. Jun 2020 16:04    Titel: Antworten mit Zitat

Mögliche Antwort zu 2.: Mit Hilfe von Summierschaltungen werden nach der Gewinnung des Mittensignals (L + R) und des Seitensignals (L − R) die Signale für den linken und rechten Kanal gebildet:

(L + R) + (L − R) = (2) L
(L + R) − (L − R) = (2) R

und alles weitere sicher unter https://de.wikipedia.org/wiki/Pilotton-Multiplexverfahren.

_________________
Wir denken zu viel und fühlen zu wenig. (Charlie Chaplin)
Multiple_Choice



Anmeldungsdatum: 08.04.2019
Beiträge: 77

Beitrag Multiple_Choice Verfasst am: 27. Jun 2020 22:08    Titel: Antworten mit Zitat

Das mit L und R verstehe ich nicht so. Reicht es wenn ich mir das das mit dem Mittensignal anschaue oder hast du dazu noch etwas was man sich dafür anschauen sollte ?
masterpie



Anmeldungsdatum: 13.11.2019
Beiträge: 406

Beitrag masterpie Verfasst am: 28. Jun 2020 09:36    Titel: Antworten mit Zitat

Schaue Dir mal im Wiki-Artikel das Frequenzspektrum an. Dort erkennst Du die seperaten Frequenzübertragungsbereiche für die Signale des rechten und des linken Stereosignals. Die werden als L- und R-Signal bezeichnet. Wenn man diese entsprechend den angegebenen Gleichungen verknüpft bekommt man die Audiofrequenzen für den rechten und den linken Stereokanal.
Beim Mittensignal geht es um die sparsame Übertragung des Trägersignals, welches am Ende rekonstruiert werden kann.
