Berechnung des Arbeitspunktes in einer Diodenschaltung

justH · Anmeldungsdatum: 27.06.2018 Beiträge: 2

Meine Frage:
Hi,

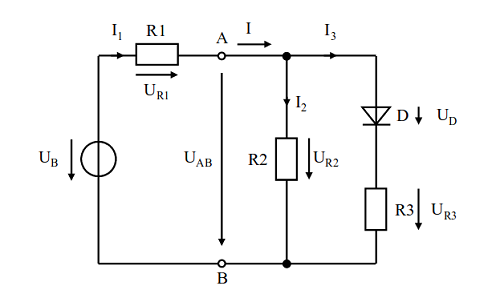

ich habe folgende Diodenschaltung:

Willkommen im Physikerboard!

Ich habe das Bild aus dem externem Link als Anhang eingefügt. Bitte verwende keine externen Links, die sind irgendwann ungültig, und spätere Leser wollen die Schaltung auch noch sehen.

Viele Grüße
Steffen

Ich möchte nun den Arbeitspunkt bestimmen, die Koordinaten (Lösung) sind (1,36V/1,25mA).

Meine Ideen:
Den Arbeitspunkt bestimme ich durch die Gleichung:

Meine Frage ist, wie ich

bestimme, da R2 und R3 ja parallel geschalten sind, vor R3 jedoch noch eine Diode ist.
Ich habe zwar das Ergebnis, jedoch würde ich gerne verstehen, wie man darauf kommt.

Vielen Dank smile

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Die Diode hat ja einen bestimmten "Durchlaß-Widerstand" Rd/I3, der in Reihe zu R3 liegt.

justH · Anmeldungsdatum: 27.06.2018 Beiträge: 2

Gegeben habe ich die Werte:

Durch die Kirchhoffschen Regeln weiß ich, dass

ist. Wie berechne ich nun den Durchlasswiderstand? grübelnd

PhyMaLehrer · Anmeldungsdatum: 17.10.2010 Beiträge: 1085 Wohnort: Leipzig

Entschuldigung, ich hatte oben einen Schreibfehler. Es mußte natürlich Ud/I3 heißen: Der Durchlaßwiderstand der Diode ist ihre Durchlaßspannung dividiert durch I3.
Ich sehe im Moment nicht, wie man ohne die Kenntnis der Durchlaßspannung auskommt...
