Berechnung eines Flaschenzugs

MechanikusLongus · Gast

Meine Frage:
Hallo,

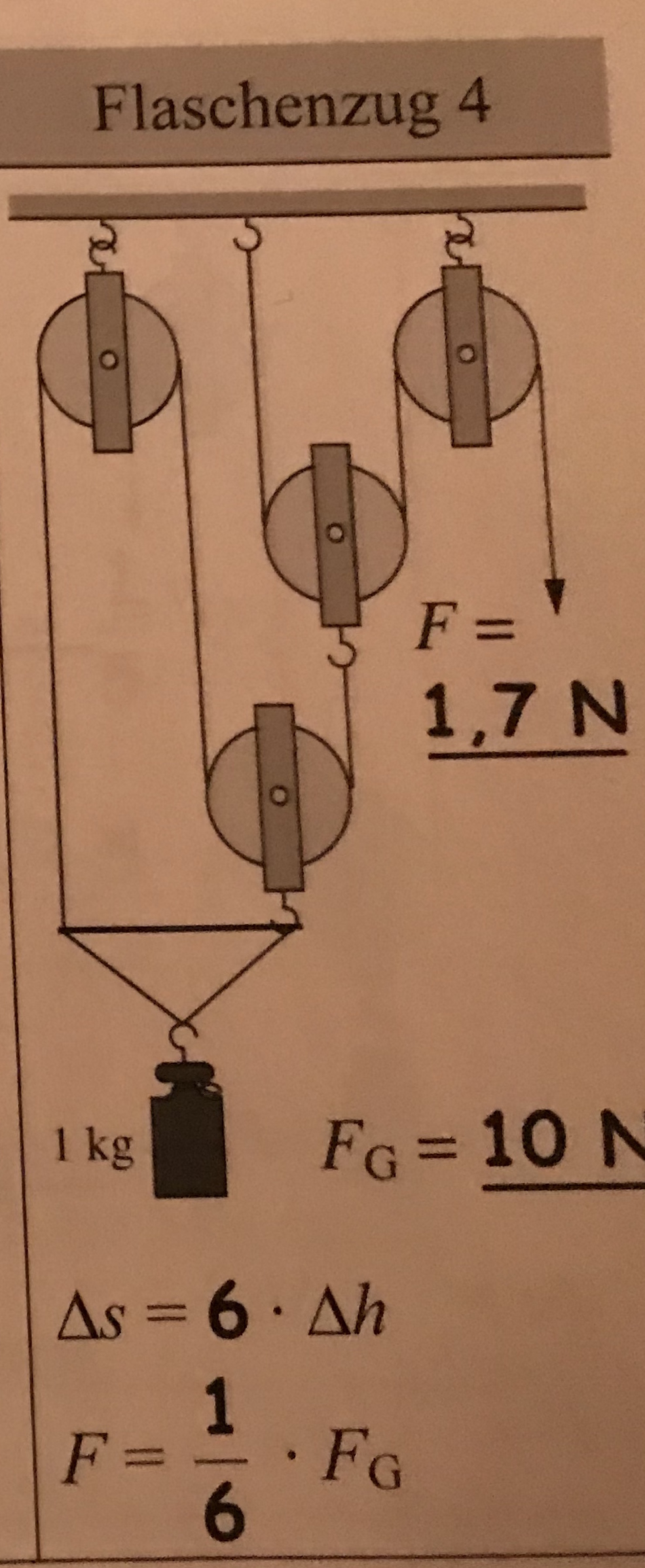

ich lerne gerade fuer einen Mechanik-Test und verstehe folgenden Flaschenzug nicht ganz.Vielleicht kann mir jemand erklaeren wie dort die Anzahl der tragenden Seile (oder Rollen) gezaehlt wurde.

Meine Ideen:
Ich zaehle 5 und nicht 6 tragende Seile und damit wuerde die Gewichtskraft sich nur auf fuenfteln bei Zugrichtung nach unten.

GalvanisFrösche · Anmeldungsdatum: 05.06.2015 Beiträge: 22

Ich habe vom Nutzer einen Link zu dem Flaschenzug bekommen. Kein Angst, alles gecheckt, kein Virus!

Das Bild ist nun im Anhang!

ElJoe · Anmeldungsdatum: 05.11.2017 Beiträge: 6

1. Gesetzt den Fall ich nehme die Umlenkrollen links oben und links Mitte weg und binde die hängenden Seile so zusammen, dass es nur noch einen Lastpunkt oben und einen unten gibt. Dann hängt das Kilo tatsächlich unten an 3 Seilen, deren jedes ein Drittel der Last trägt. Das rechte unten angeschlagene Seil wird nun wieder oberhalb durch die Umlenkrolle rechts Mitte in zwei Hälften geteilt, deren jede die Hälfte eines Drittels trägt, damit ein sechstel. Ganz rechts aussen das Seil wird nur der Richtung nach von " Hochziehen" nach "runter ziehen" umgelenkt, trägt also ebenfalls ein sechstel. 10 durch 6 = 1Komma 6 Periode = 1,7.
Vergleiche:"google" Lehrerfreund.de Flaschenzug 2

2. Im Gegensatz dazu würde ein Jäger eine Leiter sehen, die vorne von einer Person getragen wird und hinten von zwei Personen, die an zwei Enden einen Stock halten, auf dem das Leiterende liegt. Vorne und hinten angebunden hängt mittig darunter das Wildschwein.
Also: hier das 1 kg Gewicht.
Links der Punkt wiegt 0,5 Kilo, rechts der Punkt ebenso, wobei sich über dem rechten Punkt eine Rolle befindet, deren 2fache Aufhängung demnach 0,5kg / 2 = 0,25kg tragen muss.Eine der beiden 0,25kg - Aufhängungen wird über die ganz rechte Rolle von hochhalten in runter ziehen umgelenkt, die Seilkraft beträgt dort ebenfalls 0,25 kg / 2,5N .

Da aber das Anheben und Absenken durch die zwei hinteren Personen keinen Einfluß auf das Festhalten der vorderen Person hat - da es also keine Seilumlenkungen gibt - ist Beispiel zwei zwar denkbar aber hier nicht relevant.
