Autor Nachricht
alex97schmid



Anmeldungsdatum: 31.12.2015
Beiträge: 6

Beitrag alex97schmid Verfasst am: 15. Feb 2016 19:01    Titel: Netzwerkanalyse Antworten mit Zitat

Guten Abend,

ich habe eine Frage bezüglich einer Aufgabe über die Netzwerkanalyse.
Im Anhang sind dazu die betreffenden Bilder.
Wie genau ergeben sich die Ersatzschaltbilder für I=0 und U=0?
Habe schon mal einen Ansatz mit Knoten und Maschenregel gemacht, aber stehe irgendwie trotzdem auf dem Schlauch.

Danke für eine Antwort

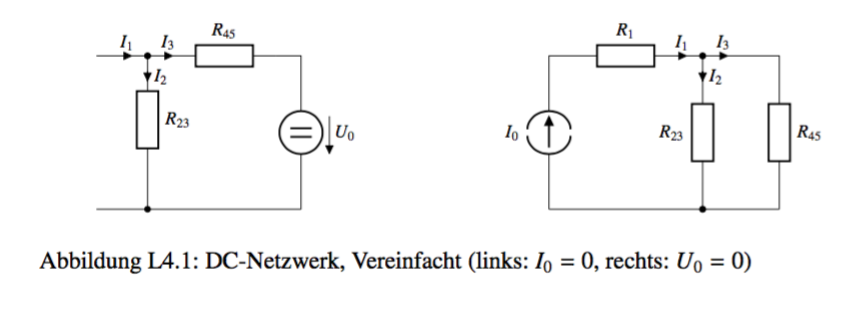

Bildschirmfoto 2016-02-15 um 18.50.19.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2016-02-15 um 18.50.19.png
 Dateigröße:  49.53 KB
 Heruntergeladen:  127 mal

alex97schmid



Anmeldungsdatum: 31.12.2015
Beiträge: 6

Beitrag alex97schmid Verfasst am: 15. Feb 2016 19:02    Titel: Antworten mit Zitat

hier ist noch das Ergebnis der einzelnen Schaltungen

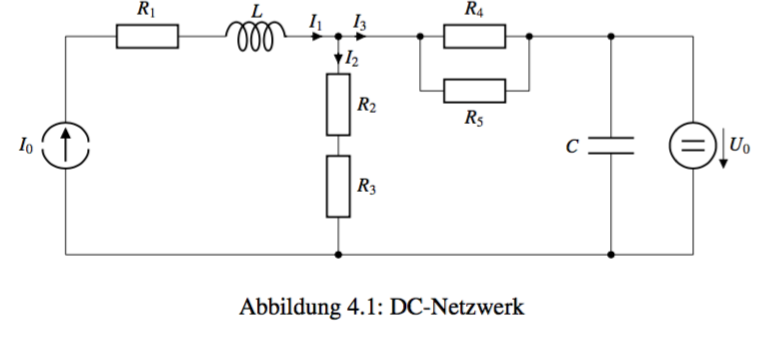

Bildschirmfoto 2016-02-15 um 18.50.34.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2016-02-15 um 18.50.34.png
 Dateigröße:  60.37 KB
 Heruntergeladen:  101 mal

GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 15. Feb 2016 19:28    Titel: Antworten mit Zitat

alex97schmid hat Folgendes geschrieben:
Wie genau ergeben sich die Ersatzschaltbilder für I=0 und U=0?


Indem Du die jeweils "deaktivierte" Quelle durch ihren Innenwiderstand ersetzt. Ideale Spannungsquellen haben den Innenwiderstand Null, ideale Stromquellen einen unendlich hohen Innenwiderstand.
