Aufgabe 6 zur Netzwerkanalyse

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
physik0123



Anmeldungsdatum: 27.12.2019
Beiträge: 30

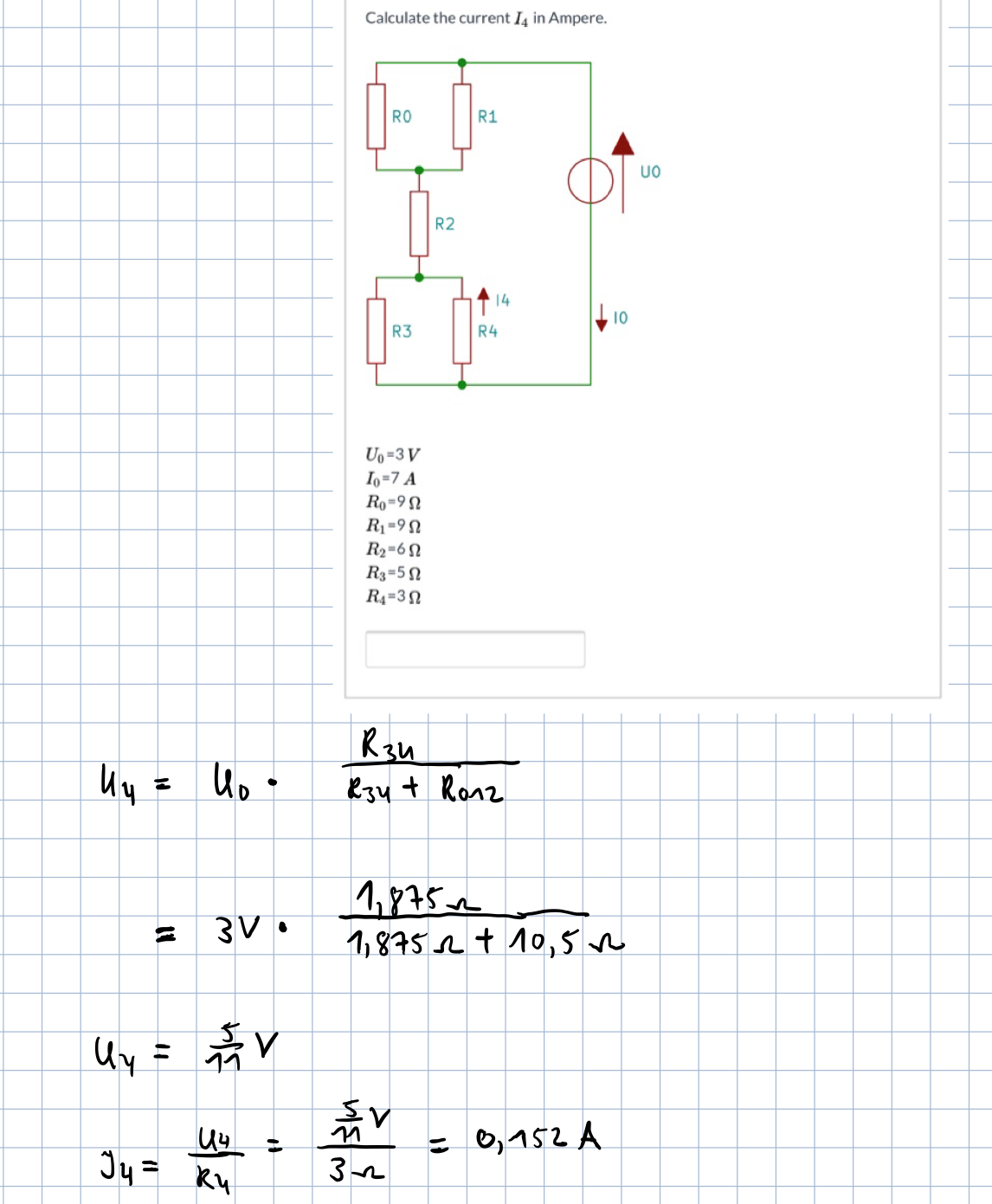

Beitrag physik0123 Verfasst am: 28. Dez 2019 02:02    Titel: Aufgabe 6 zur Netzwerkanalyse Antworten mit Zitat

Hallo,
weiß einer, was ich hier falsch gemacht habe?
Vielen Dank für Eure Hilfe



 Beschreibung:

Download
 Dateiname:  IMG_0224.PNG
 Dateigröße:  239.99 KB
 Heruntergeladen:  77 mal

masterpie



Anmeldungsdatum: 13.11.2019
Beiträge: 177

Beitrag masterpie Verfasst am: 28. Dez 2019 10:20    Titel: Antworten mit Zitat

Vorschlag für anderen Lösungsweg (als Probe):

R3||R4 ergibt R34 = 1,875 Ohm (richtig bei Dir)
Da U0 über dem gesamten R-Netzwerk anliegt, wird Rges = R34 + R2 + R01 = 12,375 Ohm (richtig bei Dir im ersten Nenner).
Der Strom I0 wird mit 3V/12,375 Ohm somit 0,24A. Was I0 = 7A sein soll, kann ich nicht erkennen.

Da I0 mit 0,24A für das gesamte Netzwerk angegeben ist, kann ich UR34 = R34*I0 = 0,46V ausrechnen. Somit wäre I4 = UR34/R4 = 0,15A

Dein Ergebnis ist aus meiner Sicht richtig.
Um auf I0 = 7A zu kommen, müsste z.B. U0 = I0 * Rges = 7A*12,375 Ohm = 86,6 V sein. Irgendwo eine falsche Werteangabe?

_________________
Wir denken zu viel und fühlen zu wenig. (Charlie Chaplin)
physik0123



Anmeldungsdatum: 27.12.2019
Beiträge: 30

Beitrag physik0123 Verfasst am: 29. Dez 2019 17:46    Titel: Antworten mit Zitat

Stimmt, das Ergebnis ist richtig. Habe es gerade mit LTSpice getestet.
Nur mit dem Vorzeichen bin ich mir nicht ganz sicher.
masterpie



Anmeldungsdatum: 13.11.2019
Beiträge: 177

Beitrag masterpie Verfasst am: 29. Dez 2019 17:59    Titel: Antworten mit Zitat

physik0123 hat Folgendes geschrieben:
Stimmt, das Ergebnis ist richtig. Habe es gerade mit LTSpice getestet.
Nur mit dem Vorzeichen bin ich mir nicht ganz sicher.


Dreh mal spaßeshalber alle Pfeile um und zeichne I0 in die Leitung oben quer vor R1||R0 ein. Wie siehst Du jetzt, ob Minuszeichen oder nicht?

_________________
Wir denken zu viel und fühlen zu wenig. (Charlie Chaplin)
