Berechnung von Zweigströmen?

Medusa_light · Gast

Übe gerade fürs Studium und hänge an einer Aufgabe.

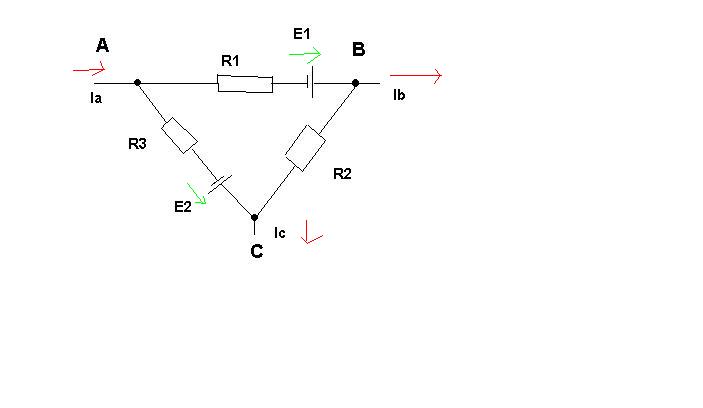

Geg.: ist eine Masche gem Bild

folgende Werte sind gegeben.

E1=5 V
E2=10V
Ia=2A
Ib=3A
R1=2Ohm
R2=5Ohm
R3=1Ohm

Ges. sind a: Alle Zweigströme IR1, IR2, IR3, und Ic

und b, Spannungsabfälle UR1,Ur2Ur3 und die Spannungen UAB und UAC

nach dem Maschensatz ist die Summe aller Spannungen in einer Masche gleich null. nur fehlt mir der Spannungsabfall über R2 Die Strom und Spannungsrichtungen habe ich vorgegeben. Wie komme ich auf den Spannungsabfall über R2

[/img]

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Mit dem Maschensatz alleine wirst du auch nicht auskommen - du brauchst noch die Knotengleichungen. Du hast 3 Unbekannte (Ic ist ja trivial und bezeichne ich jetzt nicht als Unbekannte).

Gleichungen:

1) Masche
2) Knoten A
3) Knoten B

========

3 Gleichungen, 3 Unbekannte - muss lösbar sein

Das kann man lösen...

dann noch:

und fertig.

uneingeloggter11NR · Gast

nur Neugierde...
was ist denn E? Ist E=Uc, also die Kondensatorspannung? Wundere mich etwas über die Bezeichung, da E meiner ansicht nach für die elektrische Feldstärke reserviert ist.

Zur Lösung hab ich nix mehr zu sagen, ist ja bereits alles gelöst smile

Grüße

Frank

Harry Done · Gast

Denke mal, dass E steht für Elektromotorische-Kraft also die Spannung zwischen den Zellen.
