Zugspannung bestimmen

Foren-Übersicht -> Mechanik

Autor

Nachricht

techmephysics

Anmeldungsdatum: 06.09.2014
Beiträge: 187

techmephysics Verfasst am: 26. Nov 2014 20:09 Titel: Zugspannung bestimmen

Aufgabe: http://www.tm-aktuell.de/TM2/Aufgabe_14-1/aufgabe_14-1.html a) Es gilt: ist das so richtig? wie löse ich b)?

jumi
Gast

jumi Verfasst am: 26. Nov 2014 20:49 Titel: Re: Zugspannung bestimmen

Antworten mit Zitat

techmephysics hat Folgendes geschrieben:

a) Es gilt:

Ehe du eine solche Aufgabe angehst, sollten dir die Bedeutung der Buchstaben in diesen Formeln einigermaßen klar sein.
Habt ihr denn dies nicht in der Schule gelernt?

techmephysics

Anmeldungsdatum: 06.09.2014
Beiträge: 187

techmephysics Verfasst am: 26. Nov 2014 21:38 Titel:

was genau stimmt denn nicht? E=Elastizitäsmodul elpsilon=Dehnung Sigma=Normalspannung ich sehe gerade einen fehler:

jumi
Gast

jumi Verfasst am: 27. Nov 2014 08:55 Titel:

Antworten mit Zitat

techmephysics hat Folgendes geschrieben:

Diese Formel ist doch völliger Unsinn. Verstehst du denn die Aufgabe nicht?

techmephysics

Anmeldungsdatum: 06.09.2014
Beiträge: 187

techmephysics Verfasst am: 27. Nov 2014 10:59 Titel:

ach jetzt sehe ich den fehler: das sollte jetzt richtig sein. wie löse ich b)?

isi1

Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

isi1 Verfasst am: 27. Nov 2014 11:37 Titel:

Antworten mit Zitat

techmephysics hat Folgendes geschrieben:

awie löse ich b)?

Berechnest die Zugspannung des 2. Seils,
dann die beiden Zugkräfte mit F₁ = σ₁ * A₁ und F₂ = σ₂ * A₂
dann FG= F₁ + F₂
sowie a mit F₂ * L = FG * a

Reicht Dir das, techmephysics?
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ

techmephysics

Anmeldungsdatum: 06.09.2014
Beiträge: 187

techmephysics Verfasst am: 27. Nov 2014 11:54 Titel:

Antworten mit Zitat

isi1 hat Folgendes geschrieben:

F₂ * L = FG * a

hier hst du die momentengleichung aufgestellt richtig?

isi1 hat Folgendes geschrieben:

Berechnest die Zugspannung des 2. Seils,
dann die beiden Zugkräfte mit F₁ = σ₁ * A₁ und F₂ = σ₂ * A₂

Wenn man die Zugspannung mit der Querschnittsfläche multipliziert, bekommt man dann die Normalkraft? das heißt man sieht F1 und F2 nur, wenn man die Stahlseile schneidet

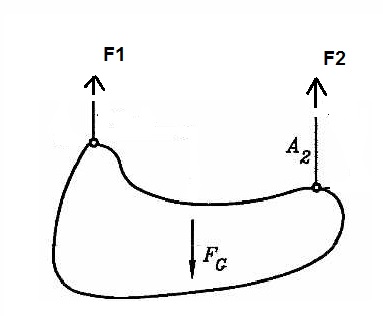

das Freikörperbild müsste bei b) also so aussehen oder? (siehe unten)


Beschreibung:

Dateigröße:

16.62 KB

Angeschaut:

976 mal

isi1

Anmeldungsdatum: 03.09.2006
Beiträge: 2902
Wohnort: München

isi1 Verfasst am: 27. Nov 2014 12:18 Titel:

Ja, techmephysics, das sehe ich auch so. _________________ Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ
