Leerlaufspannung berechnen

Lukas12345 · Anmeldungsdatum: 11.02.2013 Beiträge: 15

Meine Frage:
Hallo,

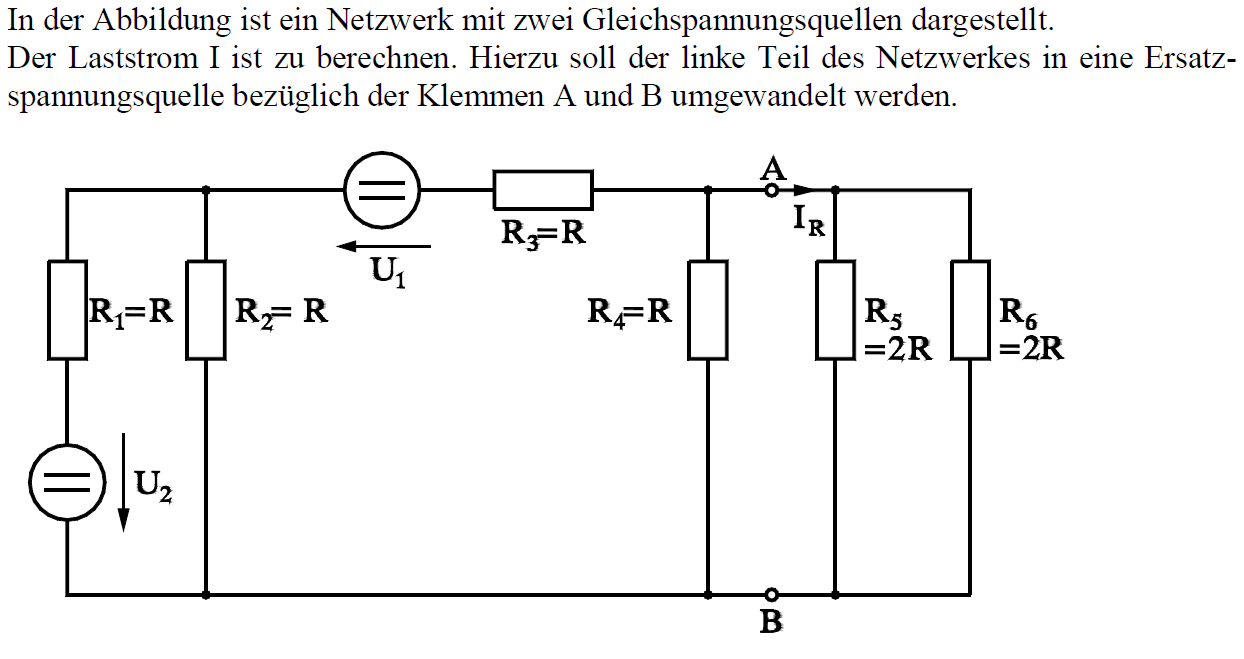

ich habe eine Schaltung und soll die linke Seite zu einer Ersatzspannungsquelle umwandeln.

Meine Ideen:
Dafür muss ich ja ersteinmal den Innenwiderstand der linken Seite berechnen.
Da komm ich auf

.

Nun brauch ich ja noch die Leerlaufspannung, und da weiß ich nicht weiter...
ich muss ja den Widerstand zwischen den beiden Klemmen als unendlich groß annehmen, allerdings weiß ich nicht wie ich mit den beiden Spannungsquellen umgehen muss.
Kann mir da jemand helfen?

MfG Lukas

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Lukas12345 · Anmeldungsdatum: 11.02.2013 Beiträge: 15

ok hab ich gemacht.

Als erstes habe ich die beiden Widerstände R1 und R2 zusammengefasst und dann erst die eine, und dann die andere Spannungsquelle ignoriert.
Dann habe ich die beiden Spannungen die beiden Spannungen die an R4 abfallen addiert.
Dann komm ich auf

.
Ist dies dann auch die Leerlaufspannung?

und kann man die nicht auch iwie anders berechnen?

Lukas12345 · Anmeldungsdatum: 11.02.2013 Beiträge: 15

und wenn ich dann den Laststrom berechnen möchtemuss ich doch die beiden Lastwiderstände zusammenfassen, also R5||R6 = R

und dann ist

.

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Lukas12345 · Anmeldungsdatum: 11.02.2013 Beiträge: 15

warum (1/5)*U2 ?
lass ich nicht die U1-Quelle weg und hab dann einen Kreis mit der U2-Quelle, dem R1||R2 Widerstand und R3 und R4. Die drei sind ja in Reihe, also komm ich auf 5/2 R als Widerstand.

Dann ist mit Spannungsteilerregel

also Uab2 = 2/5 * U2. oder was hab ich falsch gemacht?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Lukas12345 · Anmeldungsdatum: 11.02.2013 Beiträge: 15

da bekomm ich aber für R2||(R3+R4)= 2/3 R raus.

und dann wieder mit Spannungsteilerregel:

, komm ich wider auf Uab2 =2/5 U2.

was hab ich falsch gemacht ?

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Lukas12345 · Anmeldungsdatum: 11.02.2013 Beiträge: 15

hmmm....
also Uab = U4.
aber wie mach ich denn jetzt dann weiter? welche Widerstände kann ich zusammenfassen?
Es hilft mir ja nicht R2||(R3+R4) zusammenzufassen, weil dann kann ich ja nichtmehr den Spannungsabfall über R4 bestimmen.

schnudl · Moderator Anmeldungsdatum: 15.11.2005 Beiträge: 6979 Wohnort: Wien

Du hast den Spannungsabfall an R2 bestimmt. Das ist gleichzeitig die Gesamtspannung an R3+R4.
Die Spannung an R4 bekommst du dann über einen Spannungsteiler Augenzwinkern
