Abgleichwiderstand Thermoelement bestimmen

Toni88 · Anmeldungsdatum: 22.08.2011 Beiträge: 22

Hallo,

ich hatte in einer Prüfung letztens folgende Aufgabe, bei der ich nicht weiter gekommen bin.

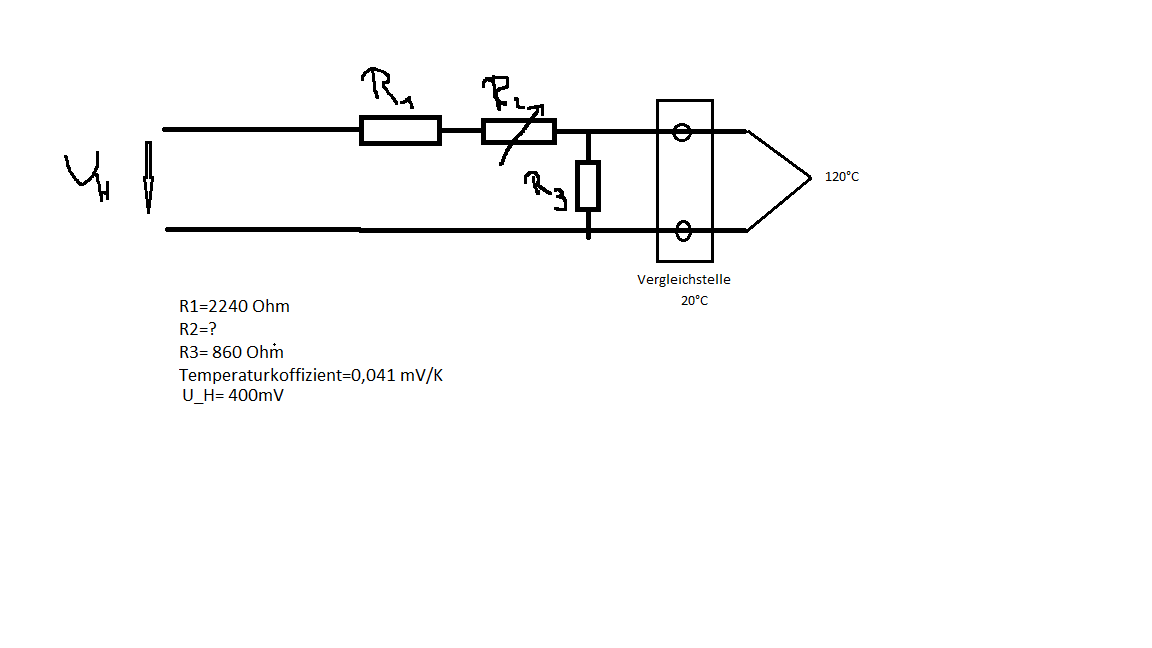

Skizze zur Aufgabe und gegebene Daten siehe Bildanhang

Aufgabenstellung:
Berechnen Sie den Widerstandswert R2 für den abgeglichenen Zustand.

Ich bin an die Sache folgendermaßen ran gegangen:

Zuerst hab ich dT ausgerechnet= 120°C - 20°C=100^C =>100K
Mit der Angabe und dem Temperaturkoeffizienten hab ich die Thermospannung von Thermoelemt ausgerechnet:

U_Thermo= dT*Temperaturkoeffizient=4.1mV

Ich weiß leider nicht wie ich die Aufgabe lösen soll.

Wäre sehr dankbar wenn mir jemand helfen könnte.

Toni88 · Anmeldungsdatum: 22.08.2011 Beiträge: 22

Hmm,

hat denn keiner eine Idee???

Steffen Bühler · Moderator Anmeldungsdatum: 13.01.2012 Beiträge: 7254

Zumindest ich hab keine Ahnung, was "abgeglichener Zustand" bedeutet. Sollen dann an R3 auch ohne Thermoelement die 4,1 mV liegen? Das wäre dann fast zu einfach...

Viele Grüße
Steffen

Toni88 · Anmeldungsdatum: 22.08.2011 Beiträge: 22

Ich weiß es nicht was damit genau gemeint sein soll.
Fakt ist, dass die Aufgabenstellung so lautete.

Würde das denn einen Sinn ergeben, wenn es so wäre???

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Der abgeglichene Zustand ist möglicherweise derjenige, bei dem kein Strom durch das Thermoelement fließt. Das ist dann der Fall, wenn der Spannungsabfall an R3 gerade gleich der Thermospannung ist.

Spannungsteilerregel:

Das ist nach R2 aufzulösen.
