Berechnung von Netzwerken

Sue · Gast

Hallo,

folgende Aufgabe (siehe Anhang) ist als Übungsaufgabe im Rahmen meines Studiums gedacht.
Leider ist dazu keine Lösung vorhanden, so dass ich nicht weiß, ob meine (teilweise) Berechnungen stimmen.
Wer kennt sich gut mit Netzwerkberechnungen (Zweipoltheorie, Strom- und Spannungsteilerregel usw.) aus und würde mir hierbei behilflich sein, vor allem, da ich auch noch einige Probleme damit habe, wann man welche Berechnungsmethode anzuwenden hat?

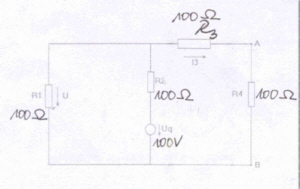

Die Aufgabenstellungen zum Anhang:

a) Berechnung der Spannung über R1
b) Berechnung des Stroms I3 durch R3
c) Bestimme die Größen Ul (Leerlaufspannung), Ri und Ra, wenn linksseitig der Klemmen AB ein aktiver Zweipol angenommen wird.

Meine bisherigen Lösungsversuche:

zu a)

Mit Spannungsteilerregel (???):

Ur1/Uq = R1/(R1+R2) = 50 V

Oder macht man das mit dem Maschensatz?

zu b)

Hier weiß ich absolut nicht, wie man herangeht. In meinen Unterlagen sind immer nur Beispiele mit einem Gesamtstrom I, nicht mit einzelnen Strömen wie hier I3.

zu c)

Ra = R4 = 100 Ohm

Nach Herauslösen der Spannungsquelle:

Ri = R1||(R2 + R3) = 66,67 Ohm

Ul = Uq - I(R2+R3) ???

Über jede Hilfe wäre ich sehr dankbar!

MfG Susann

Gast

vorbedachtlich was falsch verstanden zu haben ...

Rg = R2+1/(1/R1+1/(R3+R4))

a) Uq - (Uq/Rg * R2) = Ur1

b) Ur1/(R3+R4) = I3

c) Ur1 - (Ur1/(R3+R4) * R3) = Ur4 = Leer

beim Rest bin ich mir noch nicht sicher

Sue · Gast

Vielen Dank!

Bei c) bin ich mir auch nicht sicher, ob Ra = R4
oder ob Ra = R3 + R4 ist, aber doch wohl eher ersteres, oder?

Und wenn man Ri berechnet, muss man doch die Spannungsquellen kurzschließen. Fällt dann R1 mit weg, da dieser parallel zur Spannungsquelle?
Also dann Ri = R3 + (R1||R2)
oder Ri = R2 + R3 (bei Wegfallen von R1) ?
