Berechnung eines B-Feldes

Jungmann · Gast

Meine Frage:
Eine Spule mit n = 100 und l = 0,5m ist in Ost-West-Richtung ausgerichtet.
Durch I = 130mA wird eine Kompassnadel in ihrem Inneren um 60° aus der Nordrichtung gedreht. Der Inklinationswinkel i ist 70°. Berechne B für die Stärke des B-Feldes der Erde.

Meine Ideen:
So ich bis jetzt keine Ahnung wie ich das anstellen soll.
Habe bisher wenn es um Magnetfelder geht nur mit F= B*I*L gerechnet aber noch nie mit einem Winkel.. finde in meiner Formelsammlung (Tafelwerk) auch keine geeignete Formel..
Kann mir jemand weiterhelfen ?

Virus01 · Anmeldungsdatum: 07.01.2010 Beiträge: 106

Du kannst ja das B-Feld der Spule ausrechnen. Die Nadel zeigt anfangs nach Norden. Jetzt schaltet man den Strom ein und die Nadel wird durch das Magnetfeld ausgelenkt.
Du hast dann 2 Komponenten (einmal horizontal und einmal von der Spule). Diese resultieren zu einer. Nun musst du zuerst die horizontale berechnen.
Wenn du das hast musst du noch B(Erde) und B(h) mit dem Inklinationswinkel zeichnen und mit cosinus kriegst du dann dein B(Erde)
Also B-Feldrichtungen zerlegen! Verstehst du es oder soll ich eine Skizze machen?

Virus01 · Anmeldungsdatum: 07.01.2010 Beiträge: 106

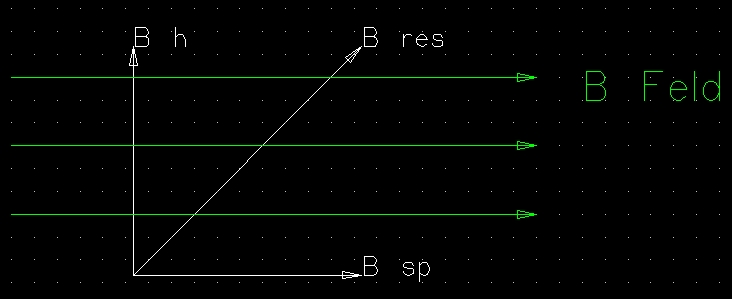

Vielleicht verstehst du es mit dieser Skizze besser.
Wo findet man da jetzt den Winkel der in der Aufgabenstellung gegeben ist?
