Berechnung der Impedanz im Wechselstromkreis

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
naderso



Anmeldungsdatum: 22.03.2007
Beiträge: 2

Beitrag naderso Verfasst am: 22. März 2007 10:48    Titel: Berechnung der Impedanz im Wechselstromkreis Antworten mit Zitat

Code:

       -------Z-----------------
      |                         |
      |                         |
      |                      ---.---
     o                I1     | U2  |  I2
   U0                        |     |
     o                       |     |
     |                 UR    R     Xc  Uc
     |                       |     |
     |            UL1       XL1   XL2 UL"2
     |                       |     |
     |                       |  U2 |
     |                       ---.---
     |                          |
     |                          |
     --------------------------


Es geht um obige Skizze, ich denke die ist verständlich. U0 ist die anliegende Spannung 40*sqrt(2)*e^(j*0°)
Z ist die zu bestimmende Impedanz (Mit realteil und imaginärteil)
U2 ist die Spannung der Parallelschaltung ( |40| Volt). Weiter sind gegeben:
R=XL1=5*sqrt(2) ohm
XL2=10*sqrt(2) ohm
XC=5*sqrt(2) ohm

Die Spannungen an den Symbolen in der Skizze bedeuten nur, dass dort diese Spannung abfällt, gegeben sind sie nicht.

Die Frage ist jetzt, dass ich die Impedanz bestimmen soll, mit Realteil und Imaginärteil. Und ich komm einfach nciht drauf. Ich hab keinen echten Ansatz und nichts. alles was ich berechne führt zu einem falschen Ergebnis. Es wäre toll, wenn mir hier jemand helfen kann. Vor allem ist dies nur die Musteraufgabe, die anderen sind n ticken schwieriger, aber machbar, wenn man diese kann, von daher wäre Hilfe toll Augenzwinkern

danke schonmal im voraus für eure Hilfe.
para
Moderator


Anmeldungsdatum: 02.10.2004
Beiträge: 2874
Wohnort: Dresden

Beitrag para Verfasst am: 22. März 2007 13:37    Titel: Antworten mit Zitat

Die Impendanz Z die gefragt ist, ist doch quasi der Ersatzwiderstand der Schaltung. Würde es sich um Gleichstromwiderstände handeln, könntest du dann den Gesamtwiderstand ausrechnen?

Was ändert sich an dieser Rechnung wenn es sich um Wechselstromwiderstände handelt? Kannst du die Rechnung vielleicht mit komplexen Widerständen durchführen?

_________________
Formeln mit LaTeX
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 22. März 2007 13:39    Titel: Antworten mit Zitat

Hast Du ein Konzept ?
Wie würdest Du denn vorgehen wollen?

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
naderso



Anmeldungsdatum: 22.03.2007
Beiträge: 2

Beitrag naderso Verfasst am: 22. März 2007 16:20    Titel: Antworten mit Zitat

Es kann ja nicht der Ersatzwiderstand der Schaltung sein. Das Z ist doch in Reihe dazugeschaltet... Oder seh ich das falsch?
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 22. März 2007 17:30    Titel: Antworten mit Zitat

Was ist denn die Gesamtimpedanz der Parallelschaltung ? Daraus bekommst Du den Gesamtstrom, dieser wiederum teil sich dann entsprechend der Stromteilerregel in dei beiden Zweige auf und mann kann die Einzelspannungen an den Komponenten berechnen.

Wie würdest Du denn bei "normalen" Widerständen vorgehen ? Das gleiche machst Du dann auch hier !

PS:

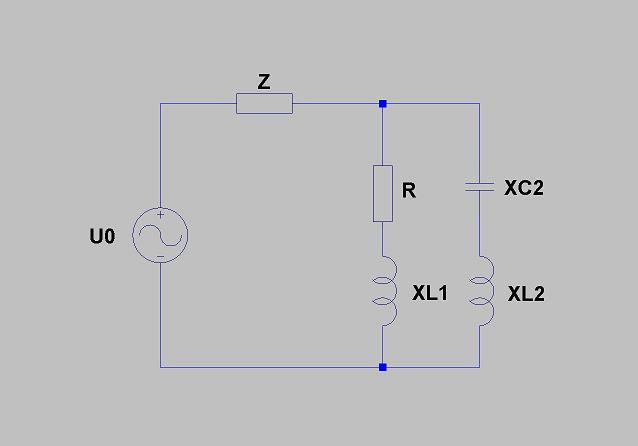

Sieht deine Schaltung etwa so aus wie im Bild ?
Oder hast Du miz Z nur die Ersatzimpedanz ders rechten Teils gemeint und irrtümlich mit eingezeichnet, wovon ich eigentlich ausgegangen bin ?



 Beschreibung:
 Dateigröße:  35.16 KB
 Angeschaut:  740 mal




_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
