JayD Verfasst am: 30. Dez 2021 18:25 Titel: Winkel projizieren |
|
|
Moin,
im Anhang ist ein Bild von einer Aufgabe mit einem FKB. Woher weiß ich dass im FKB die Winkel alpha und beta genau da sind?
LG
Beschreibung: |
|
Download |
Dateiname: |
Bildschirmfoto 2021-12-30 um 18.25.24.png |
Dateigröße: |
1.36 MB |
Heruntergeladen: |
147 mal |
|
|
|
Nils Hoppenstedt
Anmeldungsdatum: 08.01.2020 Beiträge: 2019
|
Nils Hoppenstedt Verfasst am: 30. Dez 2021 20:54 Titel: Re: Winkel projizieren |
|
|
JayD hat Folgendes geschrieben: | Woher weiß ich dass im FKB die Winkel alpha und beta genau da sind?
|
Und woher sollen wir wissen, worum es in der Aufgabe geht??
_________________ Ihr da Ohm macht doch Watt ihr Volt! |
|
|
roycy
Anmeldungsdatum: 05.05.2021 Beiträge: 961
|
roycy Verfasst am: 31. Dez 2021 11:42 Titel: Re: Winkel projizieren |
|
|
JayD hat Folgendes geschrieben: | Moin,
im Anhang ist ein Bild von einer Aufgabe mit einem FKB. Woher weiß ich dass im FKB die Winkel alpha und beta genau da sind?
LG |
Was soll das darstellen?
|
|
|
JayD
Anmeldungsdatum: 15.03.2021 Beiträge: 13
|
JayD Verfasst am: 02. Jan 2022 15:04 Titel: |
|
|

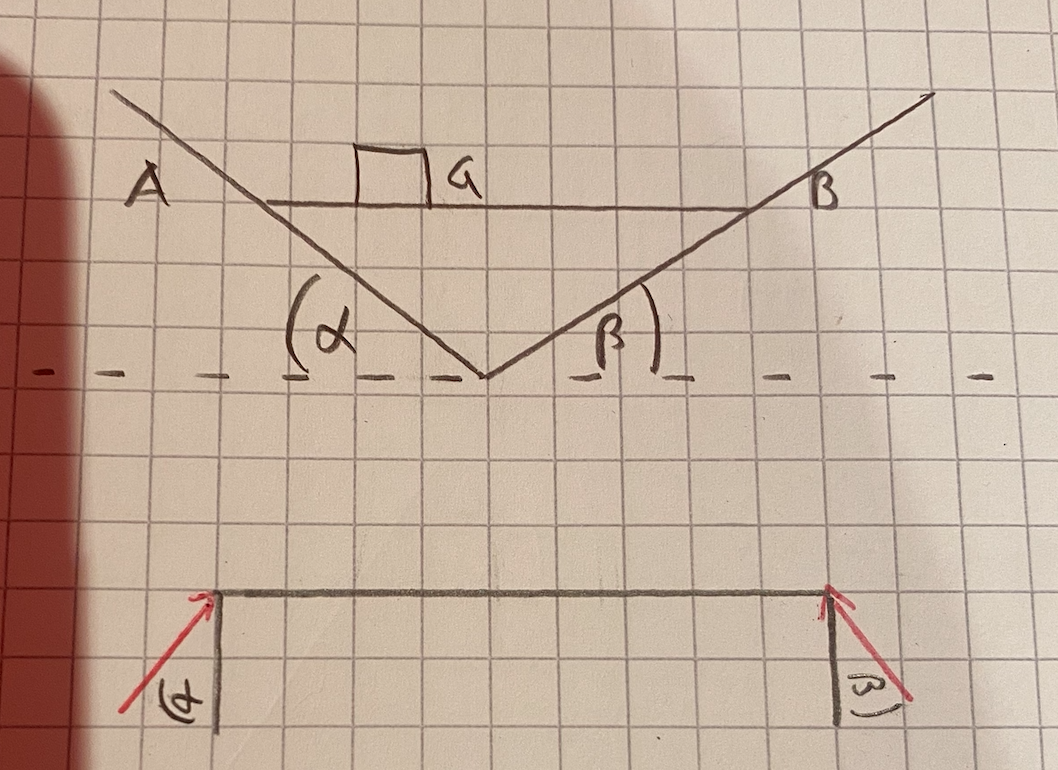

Es geht eigentlich nur darum wie man von dem oberen Aufbau auf das untere FKB mit den Winkeln kommt. Ein gewichtloser Stab wird horizontal zwischen zwei glatte schiefe Ebenen gelegt. Auf dem Stab liegt ein Klotz vom Gewicht G.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021 Beiträge: 961
|
roycy Verfasst am: 02. Jan 2022 17:44 Titel: |
|
|
JayD hat Folgendes geschrieben: | Es geht eigentlich nur darum wie man von dem oberen Aufbau auf das untere FKB mit den Winkeln kommt. Ein gewichtloser Stab wird horizontal zwischen zwei glatte schiefe Ebenen gelegt. Auf dem Stab liegt ein Klotz vom Gewicht G. |
Vermutlich meinst du das so, wie in diesem Beispiel?
Das gilt nur, wenn der Klotz an eier ganz bestimmten Stelle- nämlich der eingezeichneten Stelle steht. Nur dann herrscht Gleichgewicht.
Beschreibung: |
|
Download |
Dateiname: |
Scan_00892.pdf |
Dateigröße: |
176.25 KB |
Heruntergeladen: |
130 mal |
Zuletzt bearbeitet von roycy am 03. Jan 2022 11:47, insgesamt einmal bearbeitet |
|
|
Mathefix
Anmeldungsdatum: 05.08.2015 Beiträge: 5866 Wohnort: jwd
|
Mathefix Verfasst am: 02. Jan 2022 19:48 Titel: |
|
|
Ich habe die Aufgabe so verstanden, dass Du wissen willst, warum die Winkel und an dem Roten Pfeil gleich den Neigungswinkeln der schiefen Ebenen sind.
Der rote Pfeil steht senkrecht auf der schiefen Ebene.
Verlängere den Pfeil bis er die horizontale gestrichelte Linie schneidet
Der Winkel zwischen der roten und der gestrichelten Linie ist beta = 90-alpha.
Fälle das Lot vom Schnittpunkt roter Pfeil mit schiefer Ebene auf die gestrichelte Linie. Der Winkel zwischen Lot und rotem Pfeil ist gamma = 90 - beta = 90 - (90-alpha) = alpha
Die Rechnung für beta ist sinngemäß die gleiche
|
|
|
JayD
Anmeldungsdatum: 15.03.2021 Beiträge: 13
|
JayD Verfasst am: 03. Jan 2022 15:15 Titel: |
|
|
Danke roycy und mathefix für die Mühe. Ich glaube Mathefix hat verstanden wie ich es meine. Ich will wissen wie ich von alpha an der gestrichelten Linie zu alpha an der roten Linie komme. Wenn mir das jemand zeichnerisch vll. darstellen könnte wäre ich überglücklich.
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015 Beiträge: 5866 Wohnort: jwd
|
Mathefix Verfasst am: 03. Jan 2022 15:50 Titel: |
|
|
Zeichne nach meiner Beschreibung 2 rechtwinklige Dreiecke, trage die Winkel beta und gamma ein und bestimme sie nach meinem Rechenweg. Die Winkelsumme in einem Dreieck beträgt 180°.
Poste Deine Skizze; dann sehen wir weiter.
|
|
|
roycy
Anmeldungsdatum: 05.05.2021 Beiträge: 961
|
roycy Verfasst am: 03. Jan 2022 17:38 Titel: |
|
|
JayD hat Folgendes geschrieben: | Danke roycy und mathefix für die Mühe. Ich glaube Mathefix hat verstanden wie ich es meine. Ich will wissen wie ich von alpha an der gestrichelten Linie zu alpha an der roten Linie komme. Wenn mir das jemand zeichnerisch vll. darstellen könnte wäre ich überglücklich. |
Ich dachte, ich hätte dir das aufgezeichnet u. somit erklärt?
Was ist dir denn noch unklar?
|
|
|
Mathefix
Anmeldungsdatum: 05.08.2015 Beiträge: 5866 Wohnort: jwd
|
|
|
JayD
Anmeldungsdatum: 15.03.2021 Beiträge: 13
|
JayD Verfasst am: 04. Jan 2022 14:12 Titel: |
|
|
ne jetzt ist mir alles klar danke euch!!
|
|
|
roycy
Anmeldungsdatum: 05.05.2021 Beiträge: 961
|
roycy Verfasst am: 04. Jan 2022 16:40 Titel: Winkel |
|
|
JayD hat Folgendes geschrieben: | Danke roycy und mathefix für die Mühe. Ich glaube Mathefix hat verstanden wie ich es meine. Ich will wissen wie ich von alpha an der gestrichelten Linie zu alpha an der roten Linie komme. Wenn mir das jemand zeichnerisch vll. darstellen könnte wäre ich überglücklich. |
Bei Reibungsfreiheit können an den Auflagestellen nur Normalkräfte (also rechtwinklig zur jeweiligen schiefen Ebene selbst übetragen werden.
So "kommt" man zu den Winkeln.
|
|
|
|
