Querkraft an Träger

MMchen60 · Anmeldungsdatum: 31.01.2021 Beiträge: 207 Wohnort: Heilbronn

Hallo liebe Forumsgemeinde,

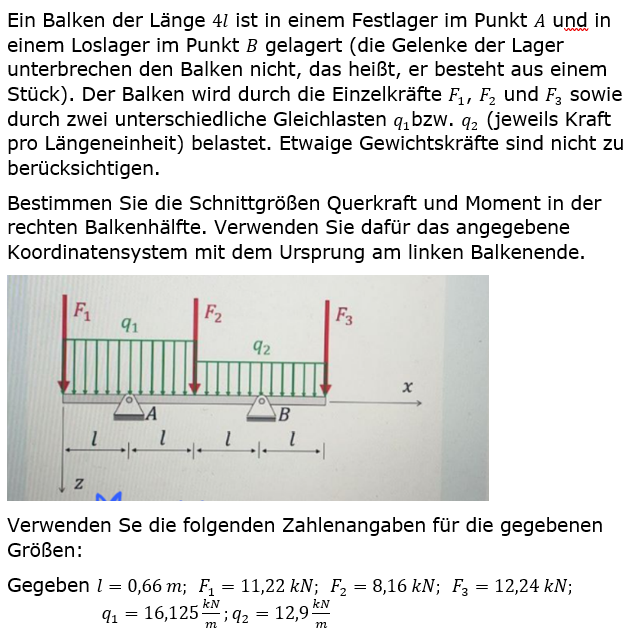

es geht um die Aufgabe in Anlage 1 und zunächst mal die Querkräfte. Hierzu habe ich zunächst mal die Lagerkräfte bei A und bei B ermittelt, siehe Anlage 2. Da direkt auf den Lagern die Resultierenden der Streckenkräfte sitzen, ergibt sich bei A und bei B eine Resultierende Kraft. An hand dieser Kräfte habe ich nun versucht, ein Diagramm der Querkräfte zu erstellen (Anlage 3) bei dem die grünen Linien die Größen der Querkraft an den jeweiligen Stellen darstellen soll. Ich bin mir aber total unsicher, ob das überhaupt stimmt. Falls nein, wie müsste das denn aussehen?
Vielen Dank für Antwort

roycy · Anmeldungsdatum: 05.05.2021 Beiträge: 961

roycy · Anmeldungsdatum: 05.05.2021 Beiträge: 961
