Statik Schlusslinienverfahren

Neue Frage »
Antworten »
    Foren-Übersicht -> Mechanik
Autor Nachricht
MMchen60



Anmeldungsdatum: 31.01.2021
Beiträge: 209
Wohnort: Heilbronn
Beitrag MMchen60 Verfasst am: 29. Aug 2021 19:47    Titel: Statik Schlusslinienverfahren Antworten mit Zitat
Halloe, liebe Forumsgemeinde,
ich bin mir nicht sicher, ob ich mit dieser Frage hier richtig bin, ich versuchs halt mal.
Ich beschäftige mich z. Zt. autodidaktisch mit zeichnerischen Lösungen im Bereich Statik. Im Anhang befindet sich eine Aufgabe zum Schlusslinienverfahren. Das habe ich vom Prinzip verstanden. Ich bin mir nur nicht sicher, ob ich bei der Aufgabe die Kräfte richtig eingezeichnet habe. Für den Querträger entsteht ja bei B eine Kraft für die ich keine Ausgleichskraft habe. Müsste da nicht bei C eine Gegenkraft eingetragen werden und C wäre dann ein Festlager?
Falls ja, so habe ich zeichnerisch bestimmt?

20210903-aufgabe 2.pdf
 Beschreibung:

Download
 Dateiname:  20210903-aufgabe 2.pdf
 Dateigröße:  134.23 KB
 Heruntergeladen:  114 mal
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961
Beitrag roycy Verfasst am: 30. Aug 2021 08:50    Titel: Re: Statik Schlusslinienverfahren Antworten mit Zitat
MMchen60 hat Folgendes geschrieben:
Halloe, liebe Forumsgemeinde,
ich bin mir nicht sicher, ob ich mit dieser Frage hier richtig bin, ich versuchs halt mal.
Ich beschäftige mich z. Zt. autodidaktisch mit zeichnerischen Lösungen im Bereich Statik. Im Anhang befindet sich eine Aufgabe zum Schlusslinienverfahren. Das habe ich vom Prinzip verstanden. Ich bin mir nur nicht sicher, ob ich bei der Aufgabe die Kräfte richtig eingezeichnet habe. Für den Querträger entsteht ja bei B eine Kraft für die ich keine Ausgleichskraft habe. Müsste da nicht bei C eine Gegenkraft eingetragen werden und C wäre dann ein Festlager?
Falls ja, so habe ich zeichnerisch bestimmt?


In B ist ein Pendelstab angeschlossen, der Kräfte nur in Stabrichtung aufnimmt. C ist ein Festlager und dort tritt auch die horizontale Gegenkraft zu Bx auf.
MMchen60



Anmeldungsdatum: 31.01.2021
Beiträge: 209
Wohnort: Heilbronn
Beitrag MMchen60 Verfasst am: 30. Aug 2021 09:47    Titel: Antworten mit Zitat
roycy hat Folgendes geschrieben:

In B ist ein Pendelstab angeschlossen, der Kräfte nur in Stabrichtung aufnimmt. C ist ein Festlager und dort tritt auch die horizontale Gegenkraft zu Bx auf.

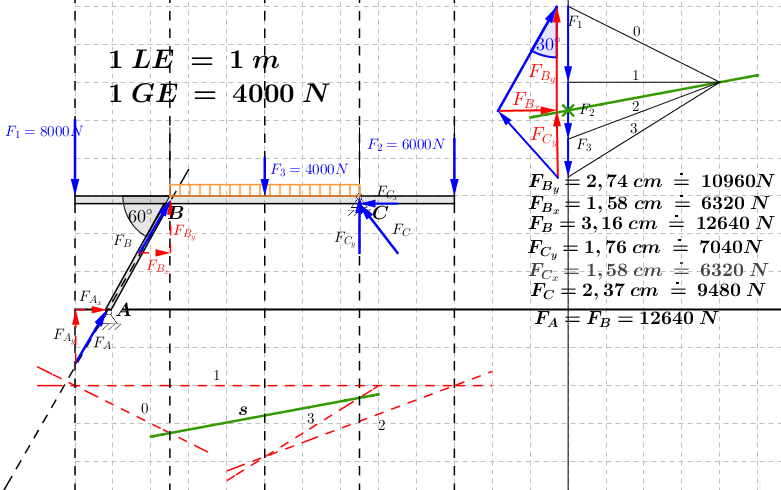

Vielen Dank für die prompte Antwort. Das heißt doch jetzt, dass meine neue Zeichnung korrekt ist, siehe Anhang.
Eine weitere Frage noch zum Schlusslinienverfahren. Muss ich die drei wirkenden Kräfte in der Reihenfolge von links nach rechts betrachten, also zuerst F1, dann F3 und dann F2? Ich habe nämlich F1, F2 und dann F3 genommen und da kommen dann analytisch andere Werte raus als bei der grafischen Lösung.

 Beschreibung:

Download
 Dateiname:  20210903-aufgabe2.png
 Dateigröße:  64.46 KB
 Heruntergeladen:  117 mal
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961
Beitrag roycy Verfasst am: 30. Aug 2021 11:31    Titel: Statik Antworten mit Zitat
MMchen60 hat Folgendes geschrieben:
roycy hat Folgendes geschrieben:

In B ist ein Pendelstab angeschlossen, der Kräfte nur in Stabrichtung aufnimmt. C ist ein Festlager und dort tritt auch die horizontale Gegenkraft zu Bx auf.

Vielen Dank für die prompte Antwort. Das heißt doch jetzt, dass meine neue Zeichnung korrekt ist, siehe Anhang.
Eine weitere Frage noch zum Schlusslinienverfahren. Muss ich die drei wirkenden Kräfte in der Reihenfolge von links nach rechts betrachten, also zuerst F1, dann F3 und dann F2? Ich habe nämlich F1, F2 und dann F3 genommen und da kommen dann analytisch andere Werte raus als bei der grafischen Lösung.


Die Reihenfolge der Kräfte ist egal.
Du mußt dann nur mit den entsprechenden Polstrahlen aufpassen.
Sy, ich habe die Bezeichnungen der Einzelkräfte etwas vertauscht. Das tut aber der Sache keinen Abbruch.

Scan_00753.pdf
 Beschreibung:

Download
 Dateiname:  Scan_00753.pdf
 Dateigröße:  208.41 KB
 Heruntergeladen:  102 mal
MMchen60



Anmeldungsdatum: 31.01.2021
Beiträge: 209
Wohnort: Heilbronn
Beitrag MMchen60 Verfasst am: 31. Aug 2021 10:34    Titel: Re: Statik Antworten mit Zitat
roycy hat Folgendes geschrieben:

Die Reihenfolge der Kräfte ist egal.
Du mußt dann nur mit den entsprechenden Polstrahlen aufpassen.

Hallo, vielen vielen Dank. Ja, ich habe einen Fehler in der analytischen Berechnung gemacht. Habe nachgerechnet und komme jetzt auch auf die Werte aus dem Schlusslinienverfahren. Dass meine Werte geringfügig gegen deine Werte abweichen hängt wohl mit meinem zu kleinen Maßstab von 1 cm für 400 N zusammen.
Viele Grüße und gute Zeit.
