Beitrag JennyB Verfasst am: 15. Jun 2022 16:24    Titel: Schnittgrössen Antworten mit Zitat

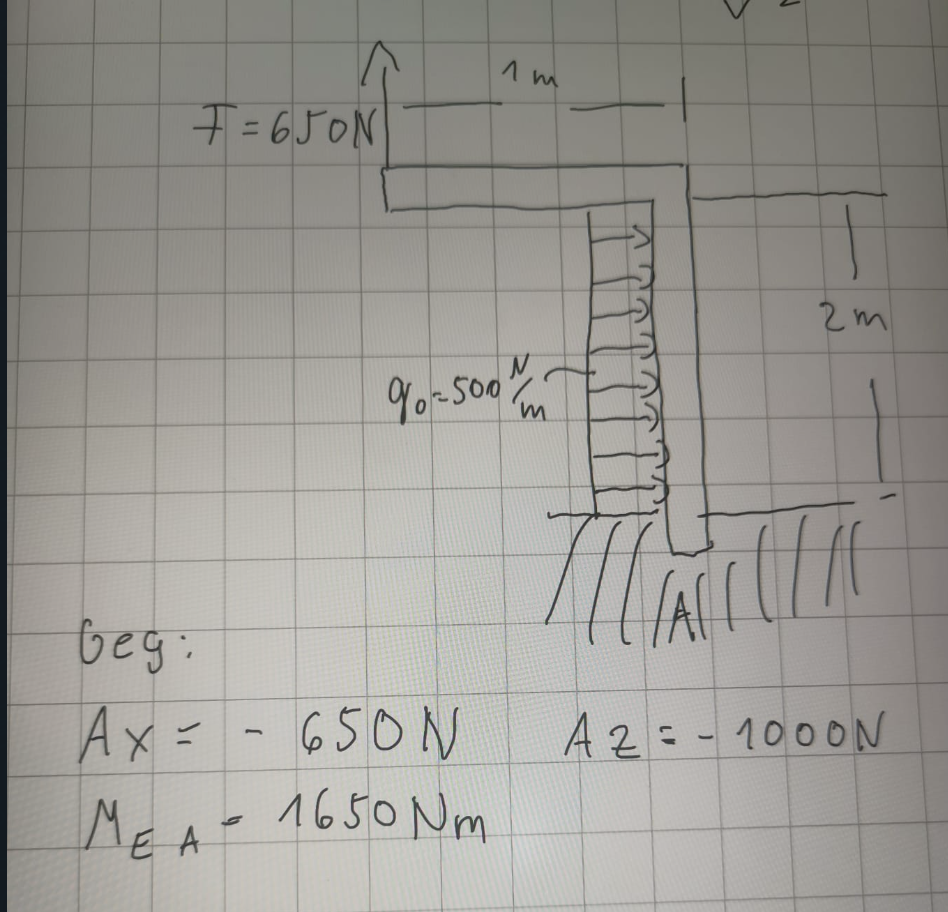

Leute ich soll bei folgender Aufgabe die Verläufe von Mb und Q zeichnen

Weiss jemand wie ich hier jeweils die Schnittgrössen einplanen soll und dann die
Summe x und z Kompononente berechnen soll?

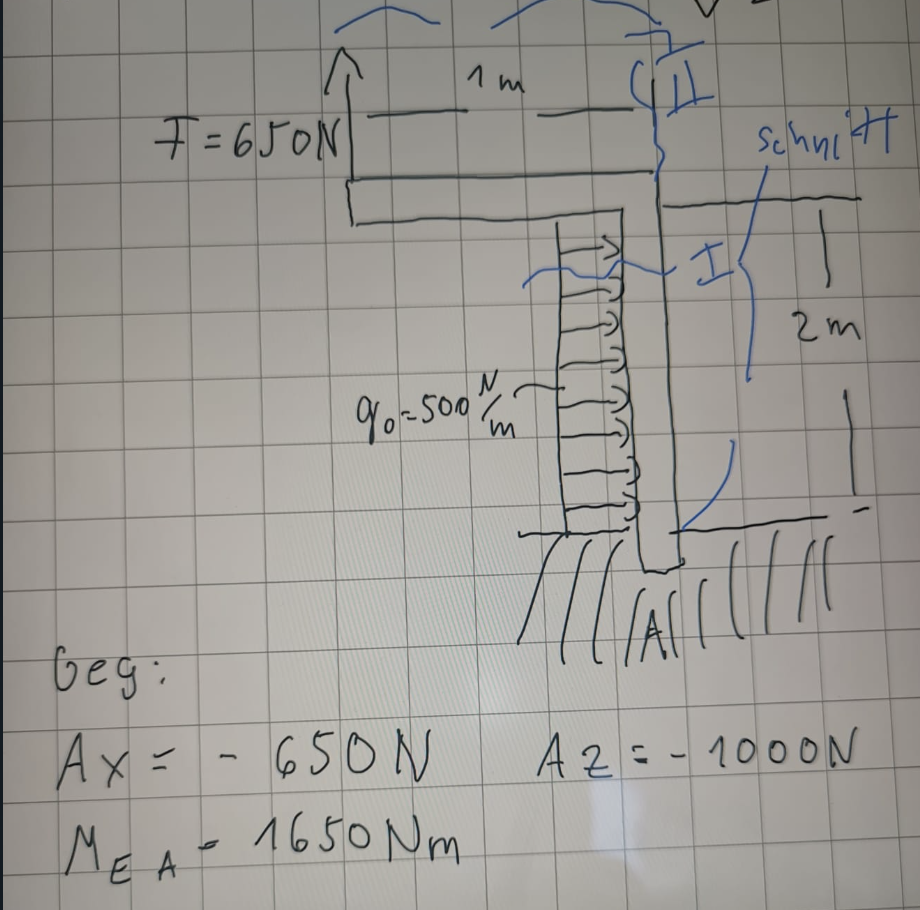

Meine Ideen für die Schnitte habe ich auch eingetragen weiss aber nicht wie ich berechnen soll?

Bildschirmfoto 2022-06-15 um 16.24.08.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2022-06-15 um 16.24.08.png
 Dateigröße:  921.29 KB
 Heruntergeladen:  189 mal
Bildschirmfoto 2022-06-15 um 16.19.30.png
 Beschreibung:

Download
 Dateiname:  Bildschirmfoto 2022-06-15 um 16.19.30.png
 Dateigröße:  1.19 MB
 Heruntergeladen:  152 mal
JennyB



Anmeldungsdatum: 21.05.2022
Beiträge: 43
Beitrag JennyB Verfasst am: 17. Jun 2022 16:35    Titel: Antworten mit Zitat
Kennt sich jemand damit aus ? Big Laugh
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961
Beitrag roycy Verfasst am: 18. Jun 2022 22:47    Titel: Schnittgrößen Antworten mit Zitat
JennyB hat Folgendes geschrieben:
Kennt sich jemand damit aus ? Big Laugh


Die üblichen3 Gleichgewichtsbedingungen gehen in diesem Fall wohl schneller.

20220618_Image_00169.pdf
 Beschreibung:

Download
 Dateiname:  20220618_Image_00169.pdf
 Dateigröße:  143.9 KB
 Heruntergeladen:  173 mal
JennyB



Anmeldungsdatum: 21.05.2022
Beiträge: 43
Beitrag JennyB Verfasst am: 19. Jun 2022 09:13    Titel: Antworten mit Zitat
Hast du auch ne Idee wie man das hätte über die Gleichgewichtsbedingungen berechnen können ?
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961
Beitrag roycy Verfasst am: 19. Jun 2022 12:28    Titel: Schnittgrößen Antworten mit Zitat
JennyB hat Folgendes geschrieben:
Hast du auch ne Idee wie man das hätte über die Gleichgewichtsbedingungen berechnen können ?


Na klar:

20220619_Image_00170.pdf
 Beschreibung:

Download
 Dateiname:  20220619_Image_00170.pdf
 Dateigröße:  165.21 KB
 Heruntergeladen:  168 mal
JennyB



Anmeldungsdatum: 21.05.2022
Beiträge: 43
Beitrag JennyB Verfasst am: 21. Jun 2022 08:08    Titel: Antworten mit Zitat
Kannst du vielleicht auch freikörperbild Posten mit den Du die x und z Komponenten berechnet hast ?
roycy



Anmeldungsdatum: 05.05.2021
Beiträge: 961
Beitrag roycy Verfasst am: 21. Jun 2022 09:40    Titel: Statik Antworten mit Zitat
JennyB hat Folgendes geschrieben:
Kannst du vielleicht auch freikörperbild Posten mit den Du die x und z Komponenten berechnet hast ?


Dazu kannst du das 2. Bild verwenden und die GGB aufstellen.

20220621_Image_00192.pdf
 Beschreibung:

Download
 Dateiname:  20220621_Image_00192.pdf
 Dateigröße:  154.32 KB
 Heruntergeladen:  132 mal
JennyB



Anmeldungsdatum: 21.05.2022
Beiträge: 43
Beitrag JennyB Verfasst am: 21. Jun 2022 15:54    Titel: Antworten mit Zitat

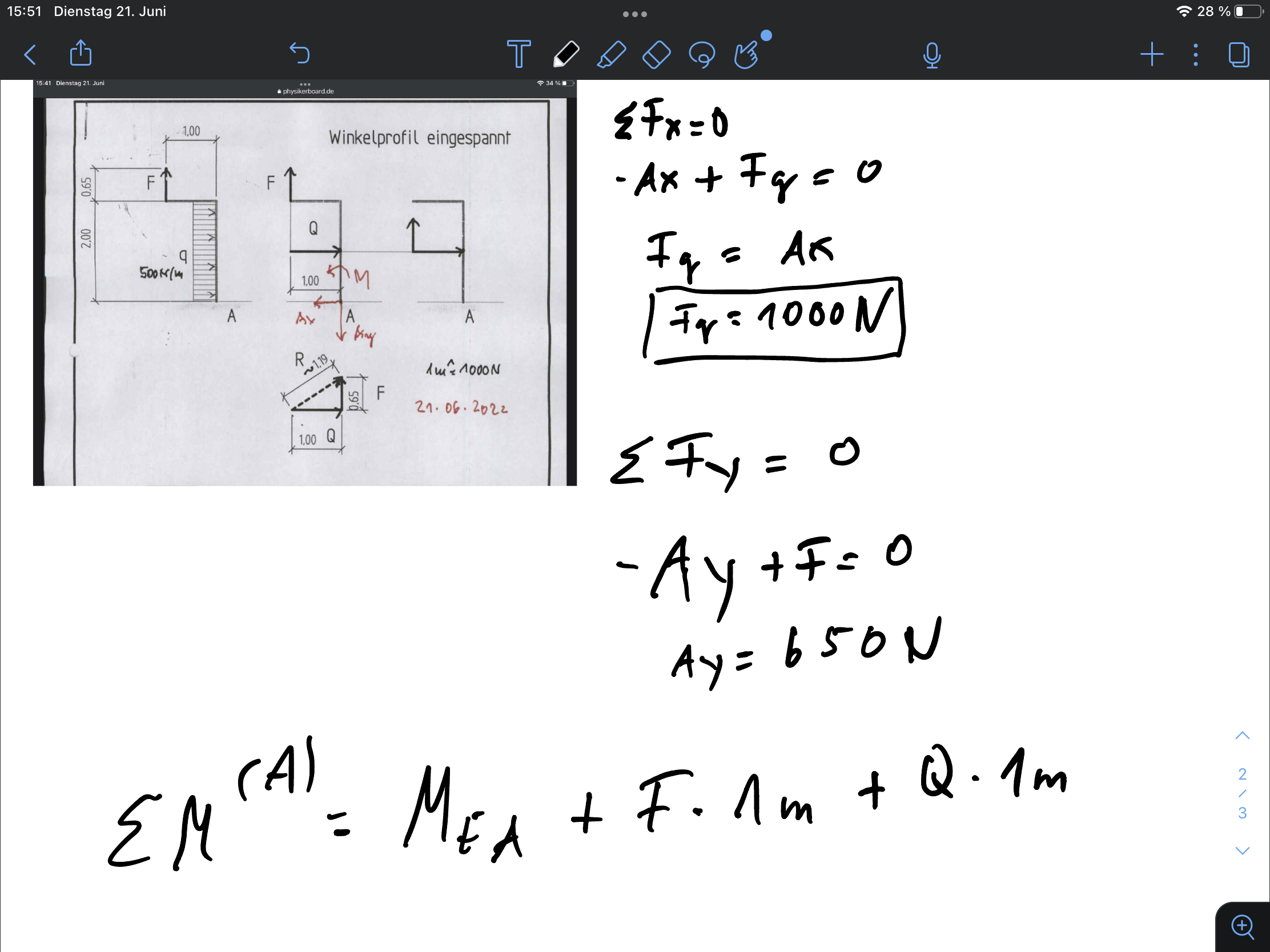

Meine momentengleichung sieht so aus ?
Wieso ist bei dir F positiv ?

Und hast du nicht das Moment Mea nicht vergessen bei dir ?

Müsste nicht noch ein Schnitt irgendwie gemacht werden ?

Das finde ich so kompliziert wo ich die machen soll Big Laugh

 Beschreibung:

Download
 Dateiname:  8A68B224-13A2-4013-B4CC-C3B9F108CDEF.png
 Dateigröße:  1.47 MB
 Heruntergeladen:  134 mal
