Beschleunigungsplan zeichnen

Dunkler · Anmeldungsdatum: 15.03.2014 Beiträge: 67

Guten Tag,
wie die Überschrift schon sagt, will ich wissen wie ich einen Beschleunigungsplan zeichne.

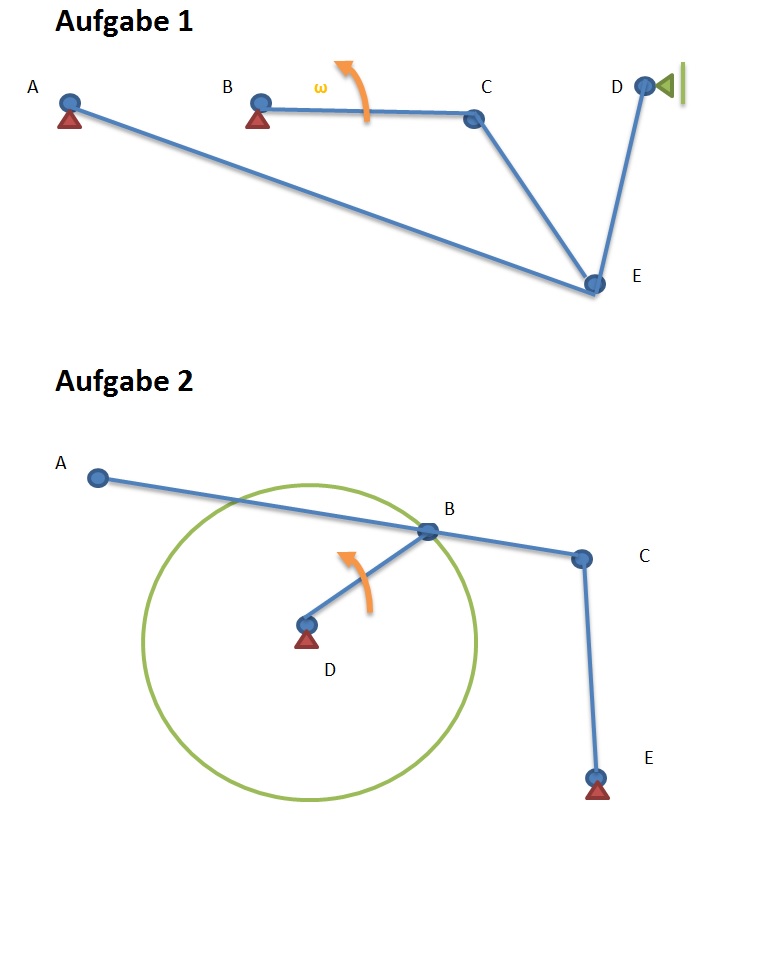

Ich habe mal ein paar Beispiel Aufgaben angehängt.

Im ersten soll ich einen Beschleunigungsplan zum Ermitteln von aE Zeichen.

Gegeben habe ich die Winkelgeschwindigkeit von BC.
Damit habe ich schon alle Geschwindigkeiten und deren Richtungen ermitteln können.
Beschleunigung und Richtung von C habe ich auch gegeben.

Lager habe ich ein Festlager in A und B und eine vertikalen Führung in D.

Mein erster Schritt war nun eine Beschleunigung tangential und radial zu BC einzuzeichnen (warum eigentlich?), davon ist mir ja zumindest die Richtung gegeben.
Die Radiale Komponente konnte ich auch berechnen.
Nur wir gehe ich nun weiter vor.

In der Anderen Aufgabe wird der Punkt B auf einer Kreisbahn geführt
Ein Festlager habe ich in E und D.
Die Winkelgeschwindigkeit von DB ist gegeben und schon alle Geschwindigkeiten habe ich schon ermittelt.
Beschleunigungsrichtung von B kann ich da der Zeichnung entnehmen,
aber wie gehe ich nun weiter vor um alle Beschleunigungen zu ermitteln?

MfG
Dunkler
