übertragungsfunktion/Kirchhoff/Schaltung

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
mamamia
Gast





Beitrag mamamia Verfasst am: 05. Feb 2006 19:04    Titel: übertragungsfunktion/Kirchhoff/Schaltung Antworten mit Zitat

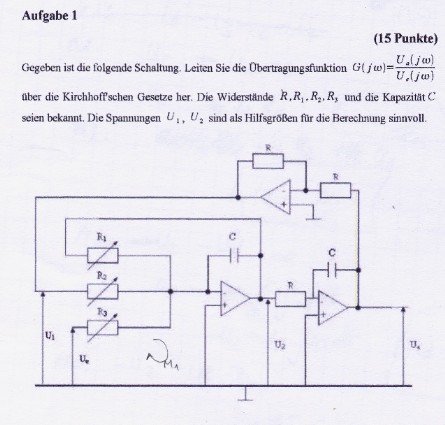

hab diese HA , acker schon seit gestern mittag dran mein ergebnis is -c1du1/dt-ue/r1-U1/R2+c²/r2*di2/dt =0 nach etlichen hin und hereinsetzen. kann jemand die aufgabe lösen, es is diesmal sehr wichtig. ich glaube nicht das das richtig is



 Beschreibung:
 Dateigröße:  41.09 KB
 Angeschaut:  2197 mal



schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 05. Feb 2006 19:27    Titel: Antworten mit Zitat

Naja, komplettlösung kann ich dir jetzt nicht geben, aber ich würde die Schaltung in entkoppelte (unabhängige) Komponenten aufteilen:

* Zunächst kannst Du U2/Ue bei gegebenem U1 leicht ausrechnen.

* Dann Ua/Ue für den Fall dass die Rückkopplung durch den invertierenden Verstärker (oben) unterbrochen ist. D.h. wieder mit gegebenem U1

* Dann schliesse für die resultierende Übertragungsfunktion die Rückkopplungsschleife. U1 wird dann -Ua

Fertig.

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
mamamia
Gast





Beitrag mamamia Verfasst am: 05. Feb 2006 19:49    Titel: Antworten mit Zitat

naja das versteh ich nicht so. trotzdem danke
schnudl
Moderator


Anmeldungsdatum: 15.11.2005
Beiträge: 6979
Wohnort: Wien

Beitrag schnudl Verfasst am: 05. Feb 2006 20:25    Titel: Antworten mit Zitat

Also zerst mal: Bei mir gehen Spannungspfeile immer von oben nach unten auf Masse. Sollte aber egal sein...
Kann auch sein dass ich mich irgendwo vertan habe. Du musst schon nachrechnen...Der Weg ist so aber 100% OK

LinkerSchaltungsteil:

Der --Pin des OP1 liegt vituell an Masse (sollte klar sein)

Daher Ist der Gesamtstrom in den Kondensator:



und Uc wird daher



Dies ist aber -U2, da ja der linke Anschluss des Kondensators virtuell an Masse liegt. Es folgt (herausheben von U2)



Rechter Schaltungsteil:
Auch hier liegt der --Pin des OP2 auf Masse.




und daher wie vorher



Einsetzen ins vorige:



Oberer Schaltungsteil:

Das ist ein invertierender Verstärker

http://de.wikipedia.org/wiki/Operationsverst%C3%A4rker#Invertierender_Verst.C3.A4rker.

Daher wird





Daraus kann man nun



leicht ausrechnen ! Augenzwinkern

_________________
Wenn du eine weise Antwort verlangst, musst du vernünftig fragen (Goethe)
mamamia
Gast





Beitrag mamamia Verfasst am: 05. Feb 2006 20:50    Titel: Antworten mit Zitat

das ist echt nett von dir, der weg ist mir jetzt sehr verständlich . ich gucke mal in wieweit nun die lösung mit meinem übereinstimmt. das mit dem invertierer war mir nur teilweise klar. herzlichen dank nochmal und einen guten start in die woche!!
