OPV: Multivibrator; welche Schaltung ist das?

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
Elect-Rick



Anmeldungsdatum: 11.01.2021
Beiträge: 55

Beitrag Elect-Rick Verfasst am: 07. Sep 2022 16:19    Titel: OPV: Multivibrator; welche Schaltung ist das? Antworten mit Zitat

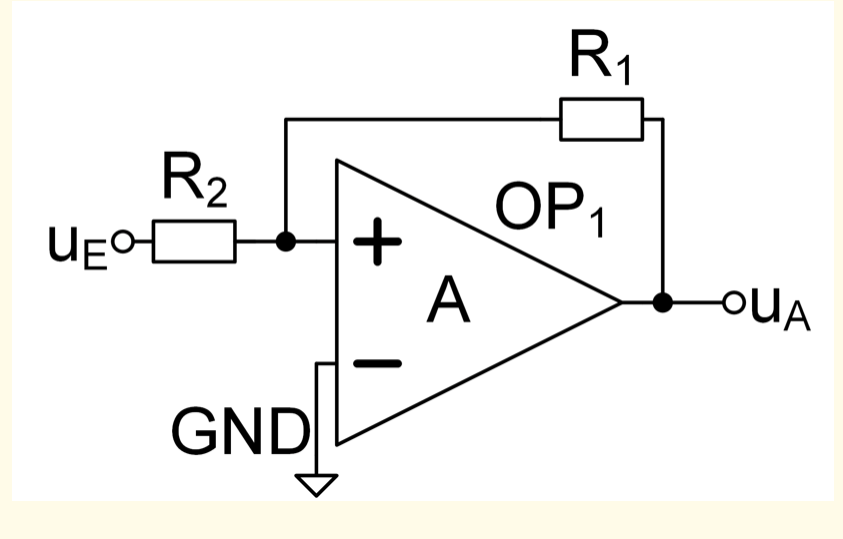

Hallo, im Anhang findet sich unter OPV das Bild einer Schaltung, die ich nicht identifizieren kann.

Sie sieht aus wie ein Invertierender Verstärker, hat aber + und - vertauscht. Ein Strom-Spannungswandler kann es auch nicht sein, da hier der Eingangswiderstand fehlt... bin sehr ratlos...

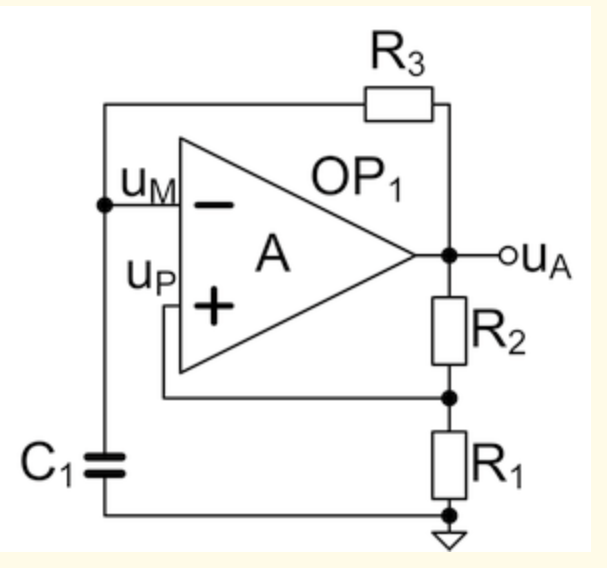

Das andere Bild stellt mMn einen Multivibrator dar. Doch handelt es sich hierbei um einen Stabilen oder Astabilen Multivibrator? Was sind die Unterschiede und woran erkennt man sie jeweils?



 Beschreibung:
 Dateigröße:  61.48 KB
 Angeschaut:  318 mal




 Beschreibung:

Download
 Dateiname:  OPV.png
 Dateigröße:  47.58 KB
 Heruntergeladen:  23 mal

Fragvogel_1



Anmeldungsdatum: 30.03.2022
Beiträge: 73

Beitrag Fragvogel_1 Verfasst am: 07. Sep 2022 20:06    Titel: Antworten mit Zitat

Hi,
die Schaltung im Anhang ist nicht funktionsfähig.

Zitat:
Das andere Bild stellt mMn einen Multivibrator dar. Doch handelt es sich hierbei um einen Stabilen oder Astabilen Multivibrator?

Stabile Multivibratoren gibt es nicht, nur Astabile und Monostabile.

Grüße

_________________
Wenn jeder von uns etwas sät, wird die Welt voller Blumen sein.
ML



Anmeldungsdatum: 17.04.2013
Beiträge: 3017

Beitrag ML Verfasst am: 07. Sep 2022 20:26    Titel: Antworten mit Zitat

Fragvogel_1 hat Folgendes geschrieben:

Stabile Multivibratoren gibt es nicht, nur Astabile und Monostabile.

Doch schon. Die heißen bloß anders, z. B. Spannungsquelle, Erde usw. smile
Nobby1



Anmeldungsdatum: 19.08.2019
Beiträge: 1235

Beitrag Nobby1 Verfasst am: 07. Sep 2022 21:02    Titel: Antworten mit Zitat

Noch zusätzlich den Bistabilen, auch Flipflop genannt.
Elect-Rick



Anmeldungsdatum: 11.01.2021
Beiträge: 55

Beitrag Elect-Rick Verfasst am: 07. Sep 2022 21:30    Titel: Antworten mit Zitat

Danke für die Antworten, aber jetzt habt ihr mich tatsächlich verwirrt...

Also um welche Schaltungen handelt es sich bei den beiden?

Das eine ist ein Astabiler Multivibrator, das andere ein Invertierender Verstärker? Was ist mit den vertauschten + und - ?
Fragvogel_1



Anmeldungsdatum: 30.03.2022
Beiträge: 73

Beitrag Fragvogel_1 Verfasst am: 08. Sep 2022 13:54    Titel: Antworten mit Zitat

Hi,
Elect-Rick hat Folgendes geschrieben:
...
Das eine ist ein Astabiler Multivibrator, das andere ein Invertierender Verstärker? Was ist mit den vertauschten + und - ?


Die Schaltung ist falsch, Anschlüsse vertauscht oder eine Fangfrage, sie mach so keinen Sinn.

Grüße
