Spule und Kondensator in Reihe scahlten,um Phasenverschiebun

Schlauchsteher · Gast

Meine Frage:
Hallo liebe Leute,
Hat jemand einen Tip für mich? Durchblicke diese Aufgaben nicht so richtig.

Wenn zu einer Spule, die mit einem Wechselstromgenerator verbunden ist, die bei einer gegebenen frequenz f=50Hz eine Amplitude von 100V liefert (Blindwiderstand (8 Ohm und Impedanz 10 Ohm), ein Kondensator geschaltet werden soll, um die Phasenverschiebung zu kompensieren, wie muss dann die Kapazität gewäht werden, damit Srom und Spannung in Phase sind?

Meine Ideen:
Ich weiß, dass bei einem Kondensator alleine im Wechselstromkreis, der Srom um 90° der Spannung vorauseilt und bei einer Spule alleine im Wechselstromkreis die Spannung dem Strom um 90° nacheilt.
Sind beide in Reihe geschaltet kann ich doch über die Machenregel mir eine DGL aufstellen oder?

...das bringt mich nicht weiter. Bringt Differenzieren was?

danke an jeden der sich Zeit nimmt mir zu helfen!

Schlauchsteher · Gast

Bei einer Spule eilt die Spannung dem Strom 90° voraus, meinte ich Hammer

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

Stichwort
Reihenschwingkreis
http://de.wikipedia.org/wiki/Resonanzwiderstand#Reihenschwingkreis
XC=XL

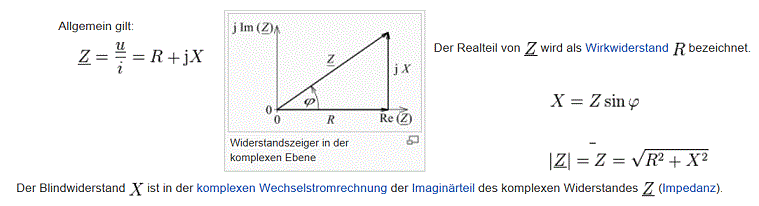

http://de.wikipedia.org/wiki/Blindwiderstand :dance:

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München

Schlauchsteher · Gast

hallo,
danke für die Antworten.Ich stehe trotzdem leider sehr im Dunkeln.
Ir -j Ib = U/(R+j X)
was genau ist (R+j X)? sorry, aber ich brauch es leider so ausführlich, weil ich absolut kein Verständnis gerade habe und zu viele Lücken habe. Ist X der Blindwiderstand? Ist Ir dann der Wirksrom und Ib der Blindstrom oder wie?
Ib/U = w C- reziproker kapazitiver Widerstand?

D2 · Anmeldungsdatum: 10.01.2012 Beiträge: 1723

isi1 · Anmeldungsdatum: 03.09.2006 Beiträge: 2902 Wohnort: München
