Ersatzspannungsquelle ermittlen: Problem mit Innenwiderstand

mocx · Gast

Hallo Leute :)

Ich hab an sich kein Problem damit die Ersatzspannungsquelle zu ermitteln. Den Innenwiderstand kann ich auch durch den Quotienten aus Leerlaufspannung und Kurzschlussstrom bestimmen. Doch bei einer Zusammenschaltung von mehreren Quellen, versage ich ständig bei dieser "In-die-Schaltung-reingucken Methode", die ich leider bis heute nicht begriffen habe.

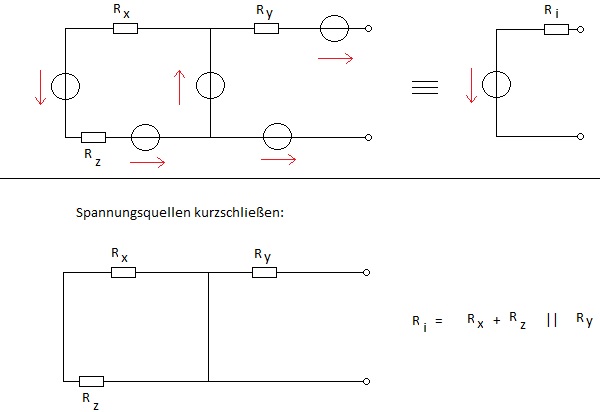

z.B. folgendes Netzwerk:

Ich würde in diesem Netzwerk den Innenwiderstand aus

bestimmen ... denn wenn ich von den Klemmen aus in die Schaltung reinschaue, sehe ich diese drei Widerstände.

Der Innenwiderstand ist aber nur

.
Wie kann ich mir das erklären?

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

Bei der Bestimmung des Innenwiderstandes guckst Du von den Klemmen in die Schaltung hinein. Eventuell vorhandene Spannungsquellen werden durch einen Kurzschluss, Stromquellen durch einen Leerlauf ersetzt.

mocx · Gast

Das hab ich unten getan (Bild). Wenn ich da reinschaue, sehe ich 3 Widerstände. Der Innenwiderstand der Ersatzspannungsquelle soll aber nur

sein.

Ich versteh das nicht grübelnd

GvC · Anmeldungsdatum: 07.05.2009 Beiträge: 14861

mocx · Gast

Ich versteh das nicht ... woran erkenne ich denn genau welcher Widerstand nun kurz geschlossen ist? Ich hab ja alle Spannungsquellen kurz geschlossen.
Wieso ist denn der Widerstand an der oberen Klemme nicht davon betroffen grübelnd

ML · Anmeldungsdatum: 17.04.2013 Beiträge: 3405

mocx · Gast

Edit: Ich merke grade, dass ich das etwas falsch betrachte. Natürlich nimm ich zur Kenntniss, dass der Strom im mittleren Zweig als Kurzschluss durchrasen würde. Aber da ich keine Quellen hab, war es mir etwas umständlich grübelnd
