Beitrag Stahlhammer Verfasst am: 30. Nov 2010 22:00    Titel: Kraft eines Systems berechnen Antworten mit Zitat

Guten Abend
Ich komme bei einer Aufgabe nicht mehr weiter.

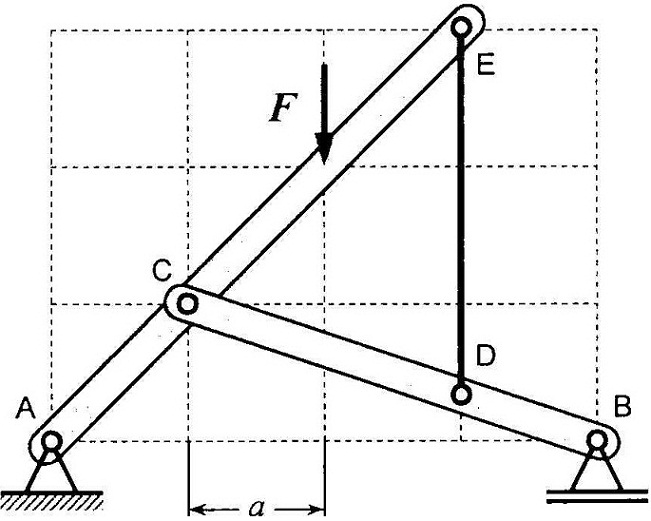

Ich habe mit dem ersten Schnitt nur das Fest- und das Loslager geschnitten und konnte aus den Gleichungen:

errechnen. (Der Pfeil zeigt in Kraftrichtung)

a und F sind gegeben!

Jetzt weiß ich allerdings nicht mehr, wie ich das System jetzt noch schneiden kann, um die Stabkraft und die Gelenkkraft bei C zu berechnen.



 Beschreibung:

Download
 Dateiname:  abc.jpg
 Dateigröße:  77.79 KB
 Heruntergeladen:  1000 mal

alex2007



Anmeldungsdatum: 23.11.2010
Beiträge: 76

Beitrag alex2007 Verfasst am: 30. Nov 2010 22:54    Titel: Antworten mit Zitat

einen schnitt durch stab (1 kraft), gelenk (2 kräfte) und B (kennste ja schon...

3Unbekannte und 3 Gleichungen...fertig!
Stahlhammer



Anmeldungsdatum: 06.11.2007
Beiträge: 17
Wohnort: Sauerland (NRW)

Beitrag Stahlhammer Verfasst am: 01. Dez 2010 09:01    Titel: Antworten mit Zitat

Danke für deine Hilfe.
Eine Frage habe ich dann noch: Warum wird die Kraft F bei diesem Schnitt nicht berücksichtigt, obwohl man sie auf ihrer Wirkungsline verschieben kann, dann greift sie ja am Balken CB an?
Packo
Gast





Beitrag Packo Verfasst am: 01. Dez 2010 11:45    Titel: Antworten mit Zitat

Ist nicht eher
Stahlhammer



Anmeldungsdatum: 06.11.2007
Beiträge: 17
Wohnort: Sauerland (NRW)

Beitrag Stahlhammer Verfasst am: 01. Dez 2010 14:49    Titel: Antworten mit Zitat

Packo hat Folgendes geschrieben:
Ist nicht eher

Das Gleitlager nimmt keine Kraft in x-Richtung aus, also geht man bei Gleitlagern immer davon aus, dass die Kraft in Gleitrichtung Null ist.
Packo
Gast





Beitrag Packo Verfasst am: 02. Dez 2010 08:28    Titel: Antworten mit Zitat

Welches Lager ist denn das Gleitlager; A oder B?
o~O



Anmeldungsdatum: 30.11.2010
Beiträge: 184

Beitrag o~O Verfasst am: 02. Dez 2010 08:36    Titel: Antworten mit Zitat

Natürlich ist B ist das Loslager. Das erkennt man daran, das es auf einer "Schiene" steht, daher also beweglich ist in X-Richtung. Lager A ist fest mit dem Boden verbunden, gekennzeichnet durch die Striche, daher ist es ein Festlager.

Zuletzt bearbeitet von o~O am 03. Dez 2010 08:39, insgesamt einmal bearbeitet
Packo
Gast





Beitrag Packo Verfasst am: 02. Dez 2010 14:05    Titel: Antworten mit Zitat

In der Skizze sind die Lager durch Symbole dargestellt.
Allgemein üblich bedeutet Symbol für Lagerung A: Festlager
und das Symbol für Lagerung B: gleitend gelagert (nicht Gleitlager!).

Da diese Symbole jedoch nicht universell festgelegt sind, könnte es ja sein, dass Stahlhammer andere als übliche Symbole verwendet. Deshalb war meine Frage
weshalb nicht ?
Leider hat Stahlhammer meine Frage nicht beantwortet, sondern nur die Binsenweisheit erläutert, dass "Gleitlager" keine axialen Kräfte aufnehmen können.
Stahlhammer



Anmeldungsdatum: 06.11.2007
Beiträge: 17
Wohnort: Sauerland (NRW)

Beitrag Stahlhammer Verfasst am: 02. Dez 2010 14:16    Titel: Antworten mit Zitat

A ist ein Festlager und B ist gleitend gelagert.
B hat nur eine Kraft in Y-Richtung, A in x und y-Richtung, wobei A(x) = 0 ist.
Packo
Gast





Beitrag Packo Verfasst am: 02. Dez 2010 21:29    Titel: Antworten mit Zitat

Einigen wir uns auf Ax = 0 und Bx = 0.

Dann ist der Stab DE ein Druckstab mit der Kraft 3/4*F.

Vertikale Kräfte des Stabes BC = 0
ergibt Gelenkkraft C = 1/4*F (drückt auf Stab BC nach unten, also auf Stab AE nach oben).

Damit sind alle Kräfte bekannt. Biegemomente somit leicht zu rechnen.
Stahlhammer



Anmeldungsdatum: 06.11.2007
Beiträge: 17
Wohnort: Sauerland (NRW)

Beitrag Stahlhammer Verfasst am: 02. Dez 2010 22:18    Titel: Antworten mit Zitat

Ja, du hast vollkommen recht, bleibt aber immer noch meine Frage...
Stahlhammer hat Folgendes geschrieben:

Eine Frage habe ich dann noch: Warum wird die Kraft F bei diesem Schnitt nicht berücksichtigt, obwohl man sie auf ihrer Wirkungsline verschieben kann, dann greift sie ja am Balken CB an?
Packo
Gast





Beitrag Packo Verfasst am: 03. Dez 2010 07:23    Titel: Antworten mit Zitat

Zur Bestimmung der äußeren Kräfte (A, B, F), kann man diese entlang ihrer Wirkungslinie beliebig verschieben.
Zur Bestimmung der inneren Kräfte (Zug-, Druck, Biege- und Schubspannungen) haben alle Kräfte einen festen Angriffspunkt.
