 knallcop Verfasst am: 26. Jun 2010 22:07 Titel: Magnetkreis mit 2 Spulen |
 |
|
Hy!
Ich habe mal eine generelle Frage zu einer Aufgabe. Gegeben ist ein Ringkern mit 2 Spulen mit 2 verschiedenen Windungszahlen. Diese sind aber nicht einzeln, sondern durch einen Strang verbunden. Meine Frage ist nun, ob man beide Spulen mit deren Windungszahlen addieren soll, oder man diese getrennt betrachten soll? Wenn ihr mit meinem Problem nicht zurecht kommt, werde ich mal einen Scan nachliefern.
Vielen Dank schonmal!:-)
|
|
 |
knallcop
Anmeldungsdatum: 26.06.2010
Beiträge: 16
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 27. Jun 2010 12:27 Titel: Re: Magnetkreis mit 2 Spulen |
|
|
| knallcop hat Folgendes geschrieben: | | Meine Frage ist nun, ob man beide Spulen mit deren Windungszahlen addieren soll, oder man diese getrennt betrachten soll? |
Keines von beiden, Knallcop,
anscheinend hast Du nicht bemerkt, dass die Wicklungsrichtung entgegengesetzt ist.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
knallcop
Anmeldungsdatum: 26.06.2010
Beiträge: 16
|
| knallcop Verfasst am: 27. Jun 2010 12:31 Titel: |
|
|
Das habe ich in der Tat nicht beachtet! Danke schonmal für den Hinweis. Aber wie genau gehe ich dann weiter vor wenn ich zb. die Induktion usw ausrechen möchte? Müste ich die Windungen dann subtrahieren? Und wie verläuft die resultierende Feldrichtung? Leider kann ich mir da gar nichts herleiten, auch in Büchern habe ich nichts vergleichbares gefunden. Für Hilfe wäre ich sehr dankbar.
Zuletzt bearbeitet von knallcop am 27. Jun 2010 14:20, insgesamt einmal bearbeitet |
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 27. Jun 2010 13:42 Titel: |
|
|
| knallcop hat Folgendes geschrieben: | | Müste ich die Windungen dann subtrahieren? |
Ja, man kann auch einfach die den Draht in der Mitte über das Eisen ziehen, solange bis die eine Spule weg ist.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
knallcop
Anmeldungsdatum: 26.06.2010
Beiträge: 16
|
| knallcop Verfasst am: 27. Jun 2010 13:49 Titel: |
|
|
Ok, damit hast du mir schonmal sehr geholfen!
Aber wie verläuft die resultierende Feldrichtung?
Edit: Wenn man dann eine Spule "durchzieht" bleibt ja nur noch eine übrig, müsste man dann nicht doch addieren?
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 27. Jun 2010 16:46 Titel: |
|
|
| knallcop hat Folgendes geschrieben: | | Wenn man dann eine Spule "durchzieht" bleibt ja nur noch eine übrig, müsste man dann nicht doch addieren? |
ist denn die Windungszahl bei beiden Spulen gleich? Man kann es nicht lesen.

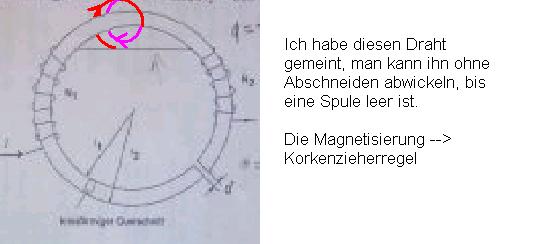

Das Durchziehen hatte ich so gemeint:
| Beschreibung: |
|
| Dateigröße: |
19.42 KB |
| Angeschaut: |
3622 mal |
|
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
knallcop
Anmeldungsdatum: 26.06.2010
Beiträge: 16
|
| knallcop Verfasst am: 27. Jun 2010 19:03 Titel: |
|
|
|

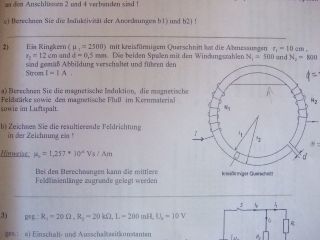

Also die Windungszahl der 1. Spule ist N=500 und der 2. N=800 Windungen. Sollte ich dann also mit N=300 weiterrechnen?
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 27. Jun 2010 19:19 Titel: |
|
|
| knallcop hat Folgendes geschrieben: | | Also die Windungszahl der 1. Spule ist N=500 und der 2. N=800 Windungen. Sollte ich dann also mit N=300 weiterrechnen? |
Sicher, Knallcop.
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
knallcop
Anmeldungsdatum: 26.06.2010
Beiträge: 16
|
| knallcop Verfasst am: 27. Jun 2010 19:25 Titel: |
|
|
Ok, vielen Dank!!
Auf die "Idee", dass man die beiden subtrahieren muss wäre ich nie gekommen...
Aber das mit der result. Feldrichtung kapiere ich leider noch nicht, wie verläuft die bloß?
|
|
|
isi1
Anmeldungsdatum: 03.09.2006
Beiträge: 2903
Wohnort: München
|
| isi1 Verfasst am: 27. Jun 2010 19:33 Titel: |
|
|
| knallcop hat Folgendes geschrieben: | | Aber das mit der result. Feldrichtung kapiere ich leider noch nicht, wie verläuft die bloß? :hammer: |
Gehts so?
| Beschreibung: |
|
| Dateigröße: |
17.21 KB |
| Angeschaut: |
3205 mal |
![180px-RechteHand[1].png](files/180px-rechtehand_1__143.png)
|
_________________
Grüße aus München, isi •≡≈ ¹₁₂½√∠∞±∫αβγδεηκλπρσφω ΔΣΦΩ |
|
|
knallcop
Anmeldungsdatum: 26.06.2010
Beiträge: 16
|
| knallcop Verfasst am: 28. Jun 2010 10:39 Titel: |
|
|
|
Ich habe nochmal nachgefragt und mir wurde die 3-Finger-Regel mit auf den Weg gegeben. Auch als Korkenzieherregel bekannt wende ich diese nun auf die Zeichnung an. Ich sehe, dass der Draht der linken quasi nach links gedreht ist, also müsste ein Pfeil nach unten zeigen. Die Recht Spule wurde nach rechts gedreht, also müste der Pfeil nach oben zeigen, soz. in Richtung des anderen Pfeils. Stimmt das so? Muss man sich Zeichnungen, bzw die anschauliche Darstellung der Windungen immer so genau ansehen? Bei anderen Aufgaben kamm ich dann wohl eher immer durch Glück auf das richtige Ergebnis
|
|
|
GvC
Anmeldungsdatum: 07.05.2009
Beiträge: 14861
|
| GvC Verfasst am: 28. Jun 2010 14:36 Titel: |
|
|
| knallcop hat Folgendes geschrieben: | | Muss man sich Zeichnungen, bzw die anschauliche Darstellung der Windungen immer so genau ansehen? |
Natürlich muss man das. Man muss doch wissen ob sich die in den einzelnen Spulenteilen erzeugten Flüsse addieren oder subtrahieren.
| kanllcop hat Folgendes geschrieben: | | Die Recht Spule wurde nach rechts gedreht, also müste der Pfeil nach oben zeigen, soz. in Richtung des anderen Pfeils |
Nein! Verfolge mal den Strom in der rechten Spule und wende die Rechte-Hand-Regel an. Dann siehst Du, dass sich die Flüsse subtrahieren. Bei Dir würden sie sich fälschlicherweise addieren.
Zuletzt bearbeitet von GvC am 28. Jun 2010 14:41, insgesamt einmal bearbeitet |
|
|
knallcop
Anmeldungsdatum: 26.06.2010
Beiträge: 16
|
| knallcop Verfasst am: 28. Jun 2010 14:40 Titel: |
|
|
|
Ja gut, vielen Dank für eure Hilfe und Bemühungen, ich weiss das zu schätzen.
|
|
|
|
