Paralleldrahtleitung: mag. Feldstärke berechnen

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 02. Jun 2010 17:02    Titel: Paralleldrahtleitung: mag. Feldstärke berechnen Antworten mit Zitat

Hi Leute!

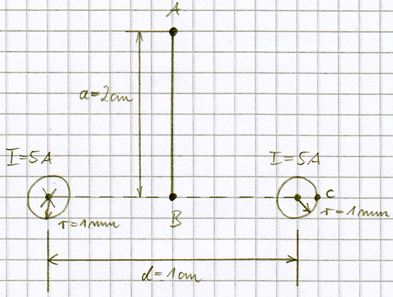

Ich hab wie unten im Bild gegeben eine Paralleldrahtleitung zu berechnen. Es ist der Wert und Richtung von H in den Punkten A,B,C gefragt. In der FH haben wir folgende Formel zur Berechnung von H aufgeschrieben:

H in x-Richtung (entspricht doch normalerweise H im Punkt B, oder):



Wenn ich hier aber nun z.B. zur Berechnung von H im Punkt B für d 0,021m einsetze (berechnet über Pythagoras) und den Winkel \alpha (über Arcustangensfunktion berechnet), bekomme ich nicht den korrekten Wert (Wert laut Musterlösung: H(B)=318,3A/m).

Was mache ich falsch?



 Beschreibung:
 Dateigröße:  29.49 KB
 Angeschaut:  2980 mal



GvC



Anmeldungsdatum: 07.05.2009
Beiträge: 14861

Beitrag GvC Verfasst am: 02. Jun 2010 18:52    Titel: Antworten mit Zitat

Ich weiß ja nicht, woher Du diese obskure Formel hast und für welchen Fall die gelten soll. Wende doch einfach den Durchflutungssatz und den Überlagerungssatz an. Dann siehst Du, dass wegen Gleichheit der Ströme, Gleichheit der Abstände (=d/2 = 0,05m, warum Du da 0,021m eingesetzt hast, bleibt Dein Geheimnis) und der vorgegebenen Stromrichtung die Feldstärkeanteile beider Ströme gleich groß sind und senkrecht nach unten wirken. Der Feldstärkeanteil im Punkt B infolge nur eines Stromes ist laut Durchflutungssatz

H = I/(2pi*d/2) = I/(pi*d)

---> Hges = 2H = 2I/(pi*d)

Rechne das aus, dann bekommst Du genau die Musterlösung.

Für Punkt A wirst Du feststellen, dass sich die Horizontalkomponenten der beiden Feldstärkeanteile aufheben und Du nur die Vertikalkomponenten (nach unten gerichtet) zu addieren brauchst. Im Punkt C wirkt der Feldstärkeanteil des linken Stromes nach unten, der des rechten Stromes nach oben. Letzterer ist knapp 10mal so groß wie der des linken Stromes, da der Abstand nur knapp ein Zehntel des Abstandes vom linken Strom ist (1mm gegenüber 11mm). Die Gesamtfeldstärke im Punkt C ist also senkrecht nach oben gerichtet.
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 02. Jun 2010 19:00    Titel: Antworten mit Zitat

GvC hat Folgendes geschrieben:
Wende doch einfach den Durchflutungssatz und den Überlagerungssatz an.


Wie sieht diese Anwendung aus? Den Durchflutungssatz haben wir letztens schon gehabt. Allerdings war das ein ganz andere Anwendungsbereich und zwar bei einem Eisenkern. Wie sieht das da jetzt bei einer Paralleldrahtleitung aus? Wie sieht da ein ESB aus?
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 02. Jun 2010 19:18    Titel: Antworten mit Zitat

GvC hat Folgendes geschrieben:
H = I/(2pi*d/2) = I/(pi*d) ---> Hges = 2H = 2I/(pi*d)


Warum muss ich damit ich Hges bekomme 2H rechnen? Mich interessiert doch die Feldstärke H im Punkt B, oder?

Ich erkläre mir das so: Anscheinend liefert quasi der rechte Leiter auch einen Beitrag zur gesamten mag. Feldstärke H. Da das Gebilde symmetrisch ist, darf man einfach die Feldstärke eines Leiters zweimal nehmen. Stimmt das soweit? Was mich aber trotzdem stutzig macht, ist, dass der Strom im rechten Leiter doch der Richtung vom linken Leiter entgegengerichtet, weshalb doch die mag. Feldstärke im Punkt B sich zu Null Überlagern müsste, oder?
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 02. Jun 2010 20:44    Titel: Antworten mit Zitat

GvC hat Folgendes geschrieben:
...dass sich die Horizontalkomponenten der beiden Feldstärkeanteile aufheben...


Was verstehst du darunter? Irgendwie komm ich da nicht ganz mit...
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 02. Jun 2010 21:40    Titel: Antworten mit Zitat

Wenn ich nun die mag. Feldstärke im Punkt A berechnen will setze ich so an:





Nur leider stimmt das Ergebnis nicht ganz. Laut Musterlösung sollen es im Punkt A aber 19,5A sein.
bandchef



Anmeldungsdatum: 04.12.2008
Beiträge: 839

Beitrag bandchef Verfasst am: 03. Jun 2010 14:15    Titel: Antworten mit Zitat

Ich hab hier mal weiter gemacht und versucht, das was GvC geschrieben hat in die Tat umzusetzen. Ihr seht das unten im Bild!

Danke!



 Beschreibung:
 Dateigröße:  48.74 KB
 Angeschaut:  2876 mal
