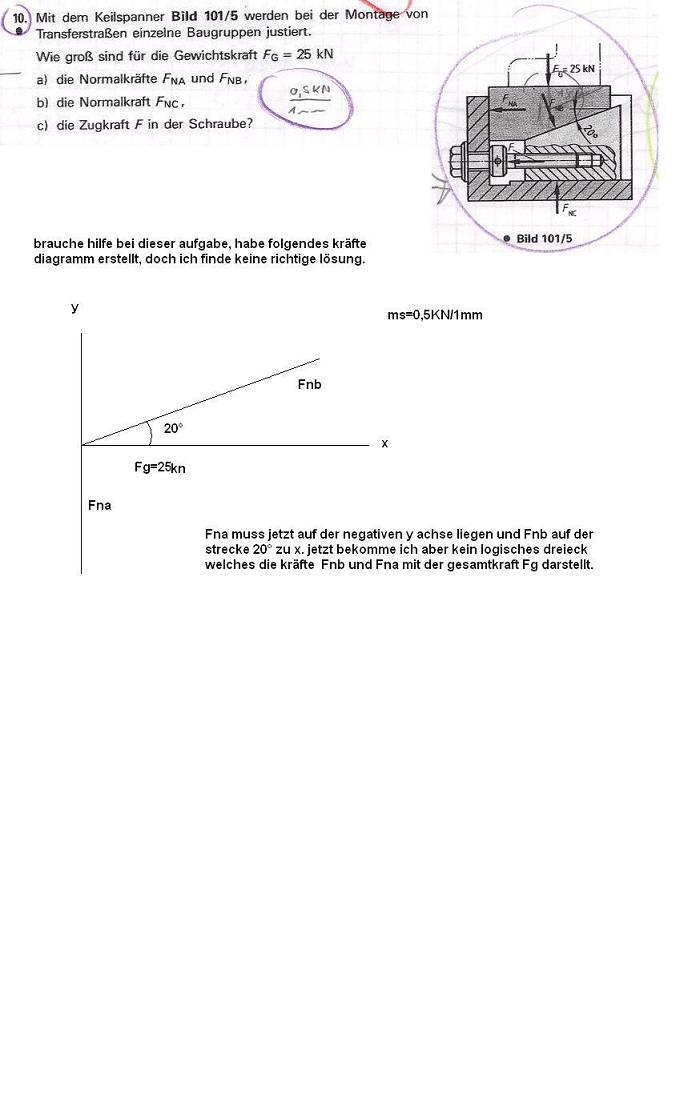

gabbo123 Verfasst am: 26. Aug 2008 20:46 Titel: Kräftediagramm ohne rechten Winkel

hallo!!!


Beschreibung:

Download

Dateiname:


Dateigröße:

58.84 KB

Heruntergeladen:

1748 mal

dermarkus
Administrator

Anmeldungsdatum: 12.01.2006
Beiträge: 14788

dermarkus Verfasst am: 26. Aug 2008 22:34 Titel:

Mit deiner Überlegung

gabbo123 hat Folgendes geschrieben:

Fna muss jetzt auf der negativen x achse liegen und Fnb auf der strecke 20° zu x. jetzt bekomme ich aber kein logisches dreieck welches die kräfte Fnb und Fna mit der gesamtkraft Fg darstellt.

und deiner Skizze dazu bin ich noch nicht einverstanden. Denn in der Skizze hast du bisher noch gar keine Pfeile für die Kräfte eingezeichnet, und die Richtungen der Kräfte, die du bereits kennst, wennst du dir das Bild 101/5 anschaust (da sind die richtungen der Kräfte bereits eingezeichnet), hast du auch noch nicht in deine Überlegungen einfließen lassen.

Magst du mal genauer in das Bild 101/5 schauen und erzählen, welche Kräfte da von welchem Körper auf welchen anderen Körper wirken? Und welche zugehörigen Gegenkräfte wirken? Zum Beispiel indem du das dunkelgraue Fünfeck oben als Körper A, das hellgrau Viereck mit der Schraube drin als Körper B und die dunkelgraue schraffierte Halterung als Körper C bezeichnest?

Weißt du schon, wie man eine Kräftezerlegung macht? Wie würdest du so eine Kräftezerlegung machen, wenn du mal mit der Gewichtskraft anfängst und dann die Kraftrichtungen laut Bild 101/5 berücksichtigst? Kannst du dafür mal eine Skizze mit den zugehörigen Kraftpfeilen versuchen zu machen?
