Spiegelgalvanometer (magnetischer Fluss und Drehmoment)

Neue Frage »
Antworten »
    Foren-Übersicht -> Elektrik
Autor Nachricht
TryingToUnderstandIt



Anmeldungsdatum: 23.05.2022
Beiträge: 54

Beitrag TryingToUnderstandIt Verfasst am: 13. Jun 2022 21:06    Titel: Spiegelgalvanometer (magnetischer Fluss und Drehmoment) Antworten mit Zitat

Meine Frage:
Hallöchen Physiker,

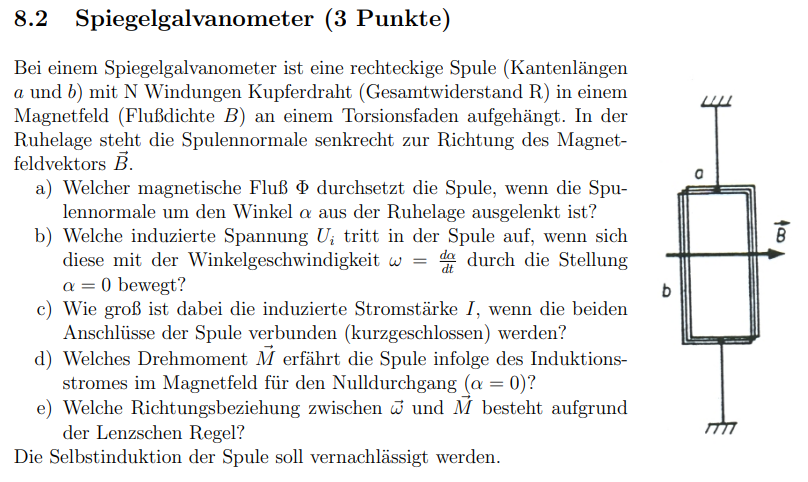

Ich habe wieder einmal eine Aufgabe, bei der ich zwar ein paar Ansätze hae, jedoch nicht genau weiß, ob diese Richtig sind. (Für die Ausführliche Aufgabenstellung(-en) siehe Anhang) Im Prinzip geht es um eine rechteckige Spule, die senkrecht zu ihrer Normale von einem Magnetfeld durchströmt wird. Berechnet werden soll:

1. der magnetische Fluss wenn die Spule um den Winkel ausgelenkt wird
2. Welche induzierte Spannung entsteht, wenn die Spule mit der Winkelgeschwindigkeit bewegt wobei
3. Dazu noch die induzierte Stromstärke
4. Welcher Drehmoment M die Spule erfährt infolge des Stromes
5. Und zuletzt, welche Beziehung zwischen w und M besteht nach der Lenzschen Regel

Meine Ideen:
Nun, wie gesagt hatte ich schon ein paar Ansätze dazu:

Zu 1: Bekannt ist, dass: , wobei das auch geschrieben werden kann als: , setzt man dann für A = a*b ein kann man den magnetischen Fluss schreiben als:

Zu 2: Wenn wir annehmen, dass hier wieder ein Kräftegleichgewicht herrscht zwischen Lorentzkraft und der Kraft des Elektrischen Feldes innerhalb der Spule:

Zu 3: Allgemein gilt: , da R gegeben ist, kann man die Spannung so ausrechnen.

Zu 4: Für den Drehmoment hatten wir gegeben: xx weil ?:
x

Zu 5: Da habe ich bisher noch nichts, aber ich setz mich morgen nochmal dran und überlege mir was Augenzwinkern

Vielen Dank schonmal für eure Antworten



 Beschreibung:

Download
 Dateiname:  Unbenannt1.PNG
 Dateigröße:  166.78 KB
 Heruntergeladen:  107 mal

jmd



Anmeldungsdatum: 28.10.2012
Beiträge: 577

Beitrag jmd Verfasst am: 14. Jun 2022 21:07    Titel: Re: Spiegelgalvanometer (magnetischer Fluss und Drehmoment) Antworten mit Zitat

TryingToUnderstandIt hat Folgendes geschrieben:

Zu 1: Bekannt ist, dass: , wobei das auch geschrieben werden kann als: , setzt man dann für A = a*b ein kann man den magnetischen Fluss schreiben als:

Für mich sieht das eher aus wie
Denn auf dem Bild ist kein Fluss voranden
TryingToUnderstandIt



Anmeldungsdatum: 23.05.2022
Beiträge: 54

Beitrag TryingToUnderstandIt Verfasst am: 14. Jun 2022 21:39    Titel: Antworten mit Zitat

Erstmal danke für deine Antwort Augenzwinkern. Weswegen gerade der sin, wenn auf dem Bild kein Fluss angegeben ist ? (Den Cosinus hab ich btw. aus der Vorlesung, da ja die Auslenkung, also , 'zwischen' Flächenvektor und Feldvektor stattfindet)
jmd



Anmeldungsdatum: 28.10.2012
Beiträge: 577

Beitrag jmd Verfasst am: 14. Jun 2022 21:56    Titel: Antworten mit Zitat

TryingToUnderstandIt hat Folgendes geschrieben:
Erstmal danke für deine Antwort ;). Weswegen gerade der sin, wenn auf dem Bild kein Fluss angegeben ist ?

Naja weil also kein Fluss
und also maximaler Fluss
Muss also Sinus sein


TryingToUnderstandIt hat Folgendes geschrieben:

Zu 2: Wenn wir annehmen, dass hier wieder ein Kräftegleichgewicht herrscht zwischen Lorentzkraft und der Kraft des Elektrischen Feldes innerhalb der Spule:

Da kommt was anderes raus
